186 Каталог PRAMET 2010 Токарный инструмент со сменными режущими пластинами Стр.185
186 СМЕННЫЕ МНОГОГРАННЫЕ ПЛАСТИНЫ TPUN Величина (l) d s 1103 11,0 6,350 3,18 1603 16,5 9,525 3,18 2204 22,0 12,700 4,76 2706 27,5 15,875 6,35 3306 33 Каталог PRAMET 2010 Токарный инструмент со сменными режущими неперетачиваемыми пластинами для наружного точения и внутреннего растачивания на металлорежущих станках Стр. 185

Каталог PRAMET 2010 Металлорежущий токарный инструмент Стр. 185 0186 Lab2u

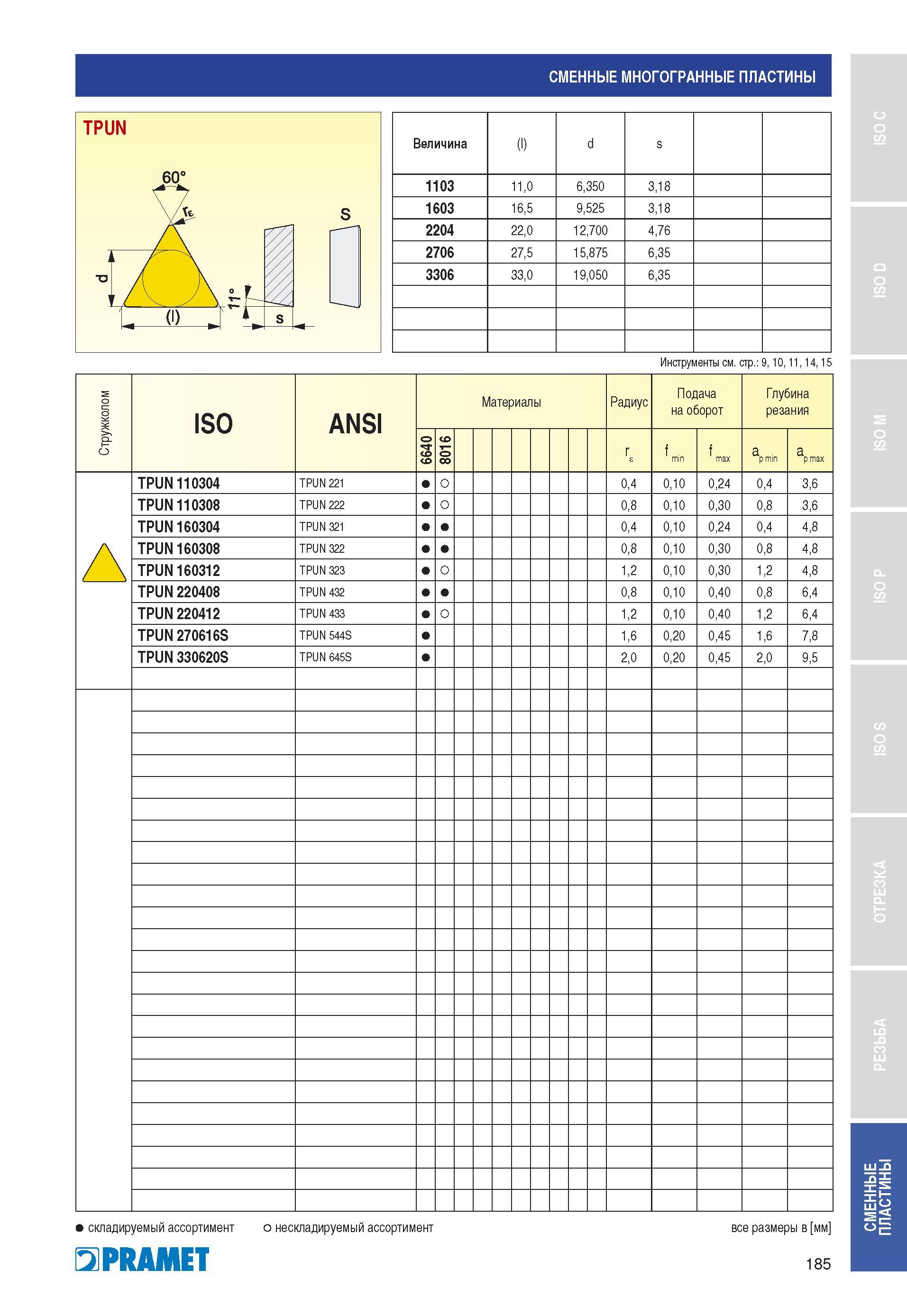

СМЕННЫЕ МНОГОГРАННЫЕ ПЛАСТИНЫ TPUN Величина (l) d s 1103 11,0 6,350 3,18 1603 16,5 9,525 3,18 2204 22,0 12,700 4,76 2706 27,5 15,875 6,35 3306 33,0 19,050 6,35 Инструменты см. стр.: 9, 10, 11, 14, 15 PRAMET 185
