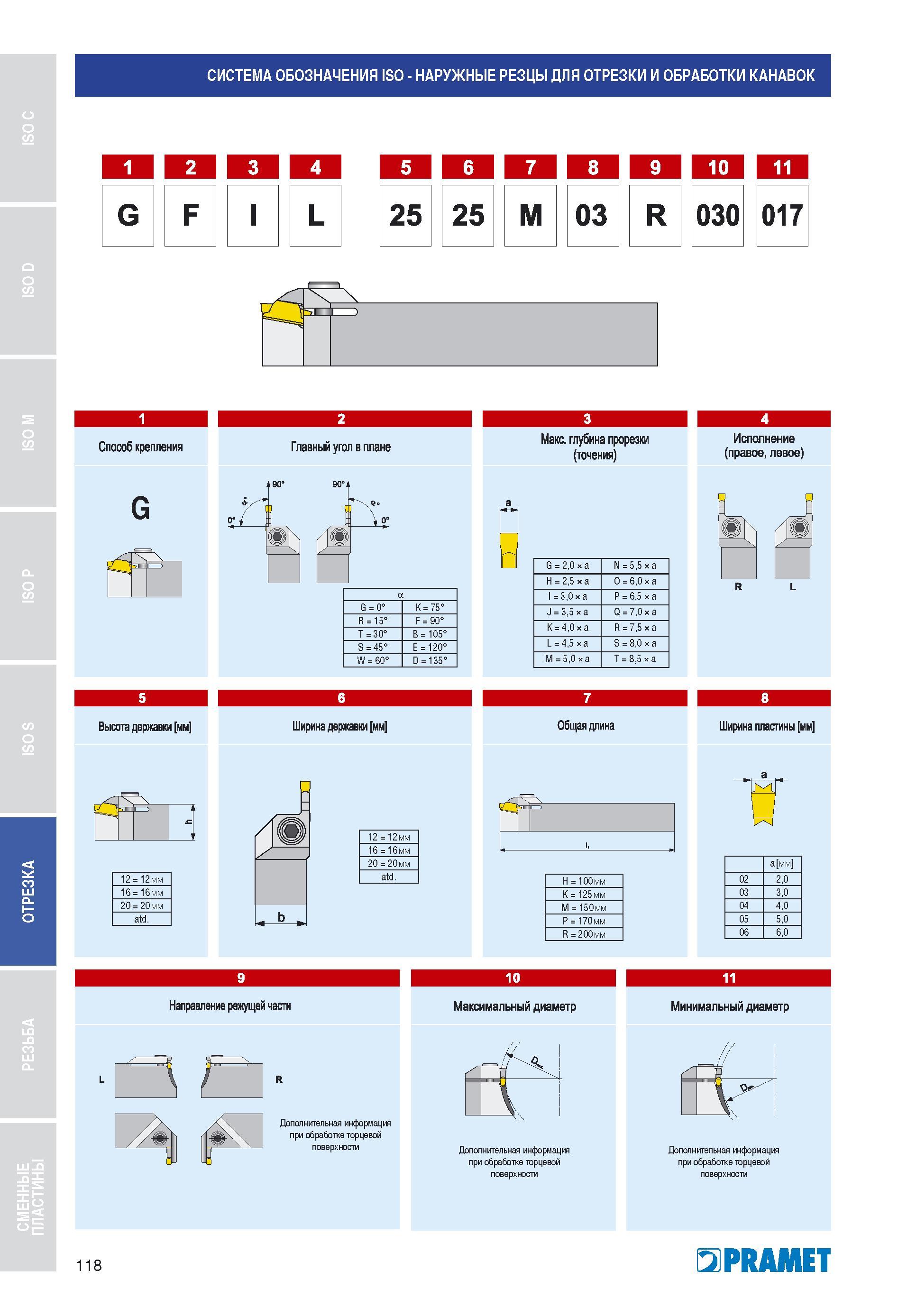

СИСТЕМА ОБОЗНАЧЕНИЯ ISO - НАРУЖНЫЕ РЕЗЦЫ ДЛЯ ОТРЕЗКИ И ОБРАБОТКИ КАНАВОК 5 6 М 8 9 10 i 11 25 25 03 R 030 017 Способ крепления Главный угол в плане Макс. глубина прорезки (точения) Исполнение (правое, левое) 90 90е G а G 0° K = 75° R = 15° F = 90° T = 30° B = 105° S = 45° E=120° W = 60° D=135° G = 2,0 х a N = 5,5 х a H = 2,5 х a O = 6,0 х a = 3,0 х a P = 6,5 х a J = 3,5 х a Q = 7,0 х a K = 4,0 х a R = 7,5 х a L = 4,5 х a S = 8,0 х a M = 5,0 х a T = 8,5 х a Направление режущей части Максимальный диаметр Минимальный диаметр Дополнительная информация при обработке торцевой поверхности Дополнительная информация при обработке торцевой поверхности Дополнительная информация при обработке торцевой поверхности 118 PRAMET
