111 Каталог PRAMET 2010 Токарный инструмент со сменными режущими пластинами Стр.110

Каталог PRAMET 2010 Металлорежущий токарный инструмент Стр. 110 0111 Lab2u

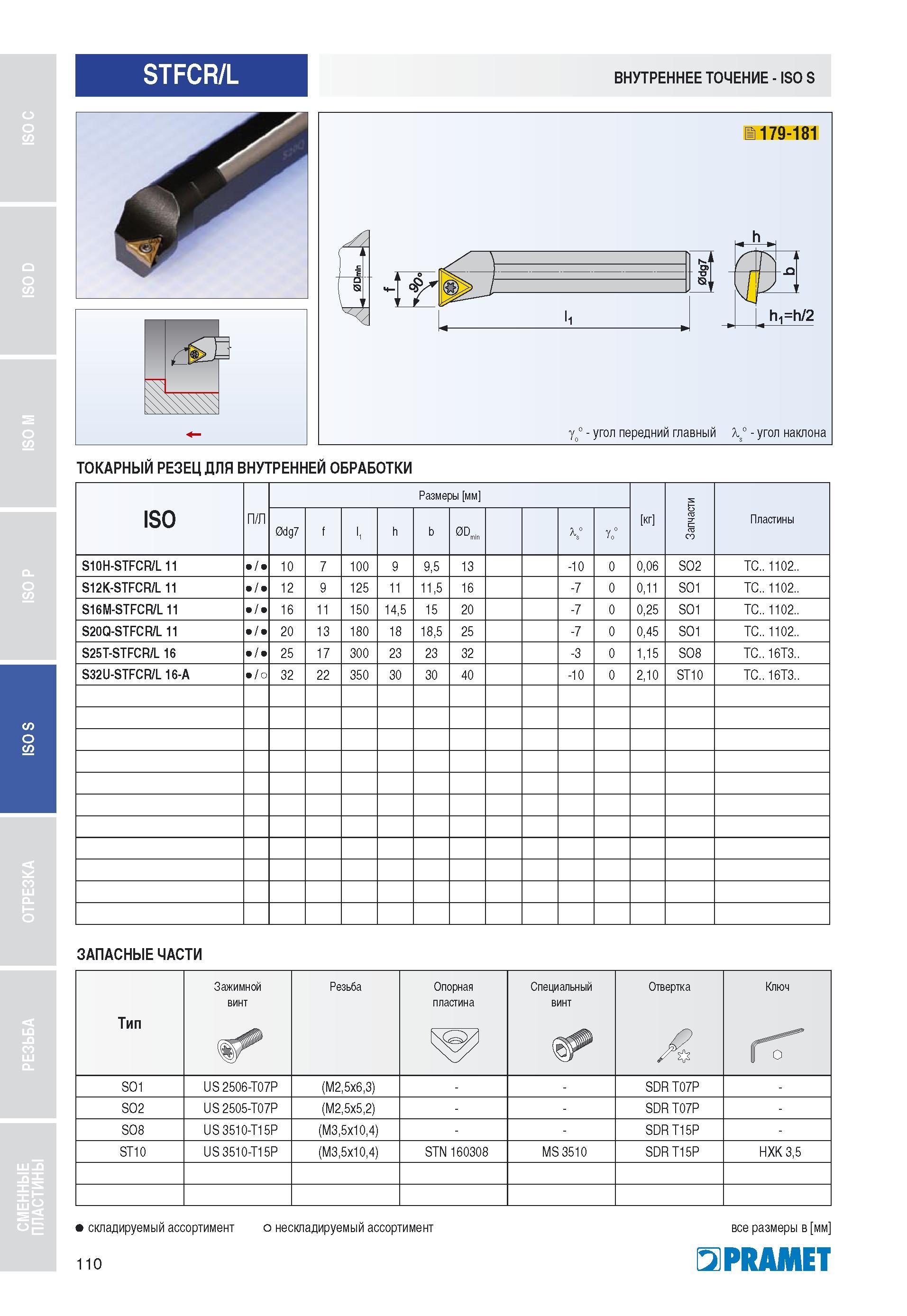

STFCR/L ВНУТРЕННЕЕ ТОЧЕНИЕ - ISO S ТОКАРНЫЙ РЕЗЕЦ ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ о ISO П/Л Размеры мм кг асти 3 Пластины 0dg7 f I1 h b 0D m n V Yo° S10H-STFCR/L 11 / 10 7 100 9 9,5 13 -10 0 0,06 SO2 TC.. 1102.. S12K-STFCR/L 11 / 12 9 125 11 11,5 16 -7 0 0,11 SO1 TC.. 1102.. S16M-STFCR/L 11 / 16 11 150 14,5 15 20 -7 0 0,25 SO1 TC.. 1102.. S20Q-STFCR/L 11 / 20 13 180 18 18,5 25 -7 0 0,45 SO1 TC.. 1102.. S25T-STFCR/L 16 / 25 17 300 23 23 32 -3 0 1,15 SO8 TC.. 16T3.. S32U-STFCR/L 16-A /о 32 22 350 30 30 40 -10 0 2,10 ST10 TC.. 16T3.. ЗАПАСНЫЕ ЧАСТИ Тип Зажимной винт Резьба Опорная пластина Специальный винт Отвертка M Ключ ГГ SO1 US 2506-T07P (M2,5x6,3) SDR T07P SO2 US 2505-T07P (M2,5x5,2) SDR T07P SO8 US 3510-T15P (M3,5x10,4) SDR T15P ST10 US 3510-T15P (M3,5x10,4) STN 160308 MS 3510 SDR T15P HXK 3,5 складируемый ассортимент о нескладируемый ассортимент 110 все размеры в мм PRAMET
