99 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.94

Каталог NAREX ZDANICE 2015 Инструмент для резьбы Стр. 94 0099 Lab2u

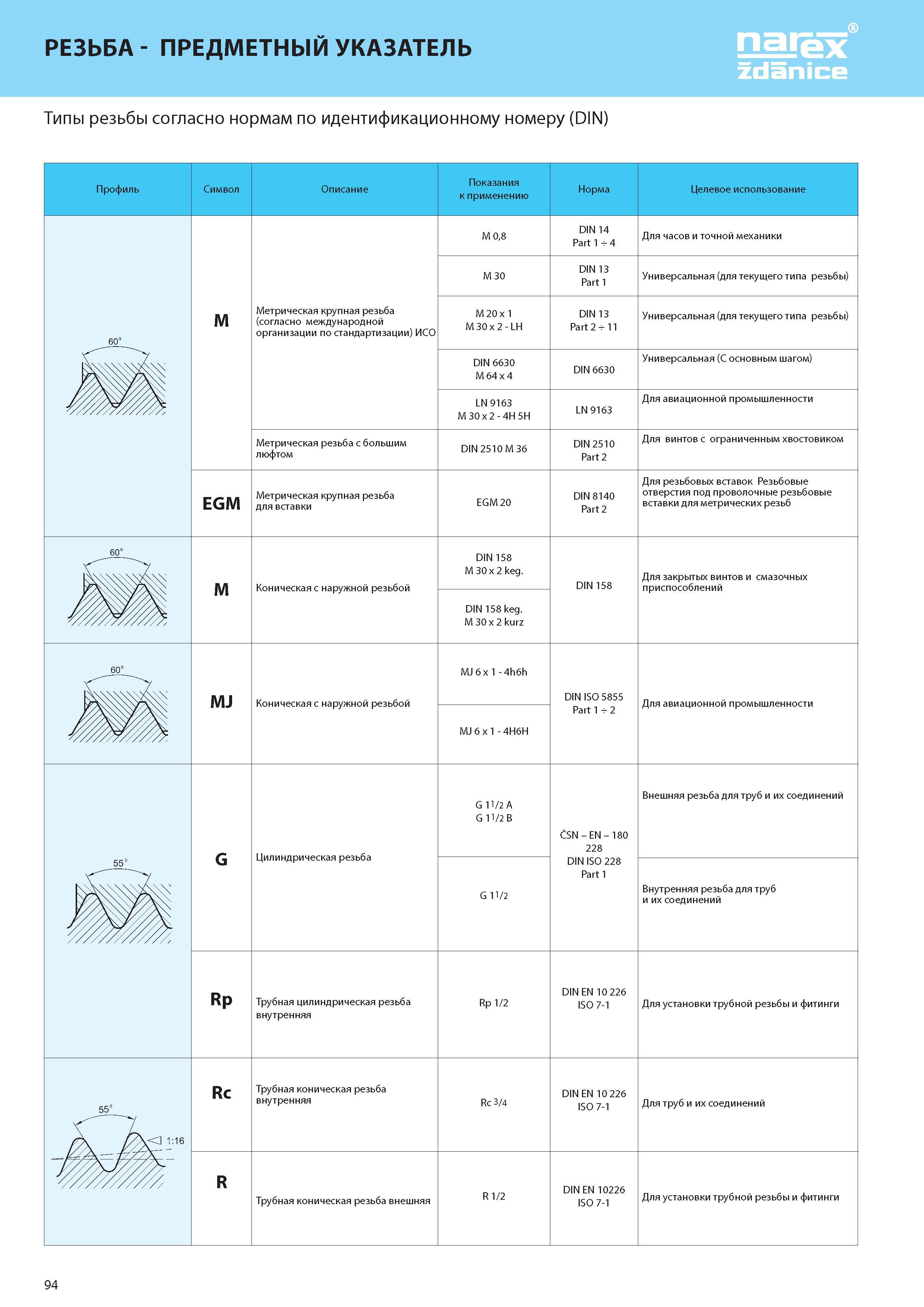

NAREX Zdanice РЕЗЬБА - ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ Типы резьбы согласно нормам по идентификационному номеру (DIN) Профиль Символ Описание Показания к применению Норма Целевое использование M Метрическая крупная резьба (согласно международной организации по стандартизации) ИСО M 0,8 DIN 14 Part 1 - 4 Для часов и точной механики M 30 DIN 13 Part 1 Универсальная (для текущего типа резьбы) M 20 x 1 M 30 x 2 - LH DIN 13 Part 2 - 11 Универсальная (для текущего типа резьбы) DIN 6630 M 64 x 4 DIN 6630 Универсальная (С основным шагом) LN 9163 M 30 x 2 - 4H 5H LN 9163 Для авиационной промышленности Метрическая резьба с большим люфтом DIN 2510 M 36 DIN 2510 Part 2 Для винтов с ограниченным хвостовиком EGM Метрическая крупная резьба для вставки EGM 20 DIN 8140 Part 2 Для резьбовых вставок Резьбовые отверстия под проволочные резьбовые вставки для метрических резьб M Коническая с наружной резьбой DIN 158 M 30 x 2 keg. DIN 158 Для закрытых винтов и смазочных приспособлений DIN 158 keg. M 30 x 2 kurz MJ Коническая с наружной резьбой MJ 6 x 1 - 4h6h DIN ISO 5855 Part 1 - 2 Для авиационной промышленности MJ 6 x 1 - 4H6H G Цилиндрическая резьба G 11/2 A G 11/2 B CSN - EN - 180 228 DIN ISO 228 Part 1 Внешняя резьба для труб и их соединений G 11/2 Внутренняя резьба для труб и их соединений Rp Трубная цилиндрическая резьба внутренняя Rp 1/2 DIN EN 10 226 ISO 7-1 Для установки трубной резьбы и фитинги Rc Трубная коническая резьба внутренняя Rc 3/4 DIN EN 10 226 ISO 7-1 Для труб и их соединений R Трубная коническая резьба внешняя R 1/2 DIN EN 10226 ISO 7-1 Для установки трубной резьбы и фитинги 94
