13 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.8

Каталог NAREX ZDANICE 2015 Инструмент для резьбы Стр. 8 0013 Lab2u

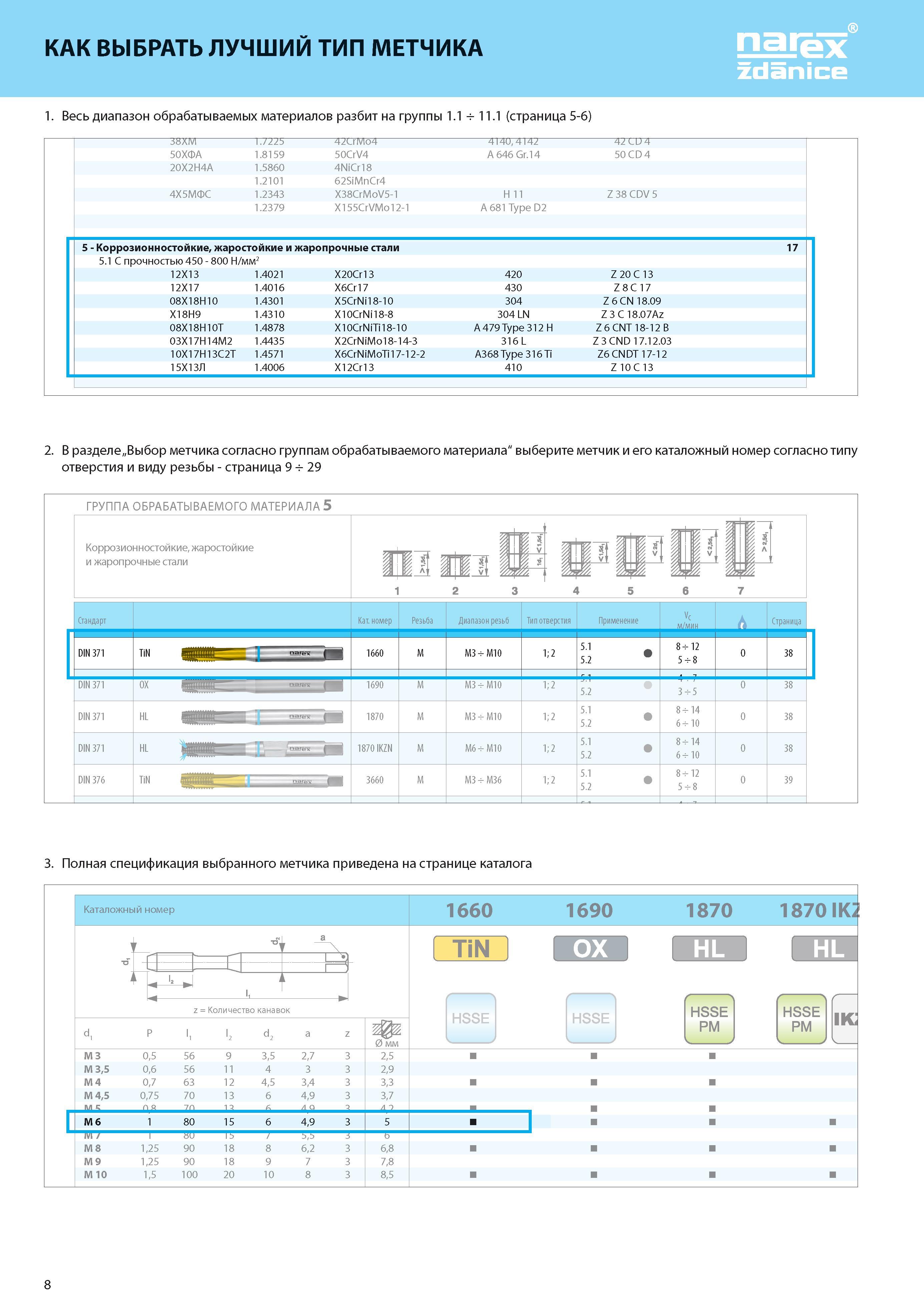

КА К ВЫБРАТЬЛУЧШИИТИП МЕТЧИКА NAREX Zdanice 1. Весь диапазон обрабатываемых материалов разбит на группы 1.1 + 11.1 (страница 5-6) 38ХМ 1.7225 42CrMo4 4140, 4142 42 CD 4 50ХФА 1.8159 50CrV4 A 646 Gr.14 50 CD 4 20Х2Н4А 1.5860 4NiCr18 1.2101 62SiMnCr4 4Х5МФС 1.2343 X38CrMoV5-1 H 11 Z 38 CDV 5 1.2379 X155CrVMo12-1 A 681 Type D2 5 - Коррозионностойкие, жаростойкие и жаропрочные стали 17 5.1 С прочностью 450 - 800 Н/мм2 12Х13 1.4021 X20Cr13 420 Z 20 C 13 12Х17 1.4016 X6Cr17 430 Z 8 C 17 08Х18Н10 1.4301 X5CrNi18-10 304 Z 6 CN 18.09 Х18Н9 1.4310 X10CrNi18-8 304 LN Z 3 C 18.07Az 08Х18Н10Т 1.4878 X10CrNiTi18-10 A 479 Type 312 H Z 6 CNT 18-12 B 03Х17Н14М2 1.4435 X2CrNiMo18-14-3 316 L Z 3 CND 17.12.03 10Х17Н13С2Т 1.4571 X6CrNiMoTi17-12-2 A368 Type 316 Ti Z6 CNDT 17-12 15Х13Л 1.4006 X12Cr13 410 Z 10 C 13 2. В разделе„Выбор метчика согласно группам обрабатываемого материала" выберите метчик и его каталожный номер согласно типу отверстия и видурезьбы - страница 9 29 ГРУППА ОБРАБАТЫВАЕМОГО МАТЕРИАЛА 5 Коррозионностойкие, жаростойкие и жаропрочные стали 3. Полная спецификация выбранного метчика приведена на странице каталога 1 Каталожный номер 1660 1690 1870 1870IK TiN z = Количество канавок M 3 0,5 56 9 3,5 2,7 M3,5 0,6 56 11 4 3 M 4 0,7 63 12 4,5 3,4 INI -1,5 0,75 70 13 6 4,9 M 5 0,8 M 6 1 80 15 6 4,9 M 8 1,25 90 18 8 6,2 INI <9 1,2 5 90 18 9 7 M 10 1 ,5 100 20 10 8 0 мм 2,5 2,9 3,3 3,7 42 HSSE HSSE 5 т- 6,8 7,8 8,5 HSSE РМ HSSE РМ ik; 8
