82 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.77

Каталог NAREX ZDANICE 2015 Инструмент для резьбы Стр. 77 0082 Lab2u

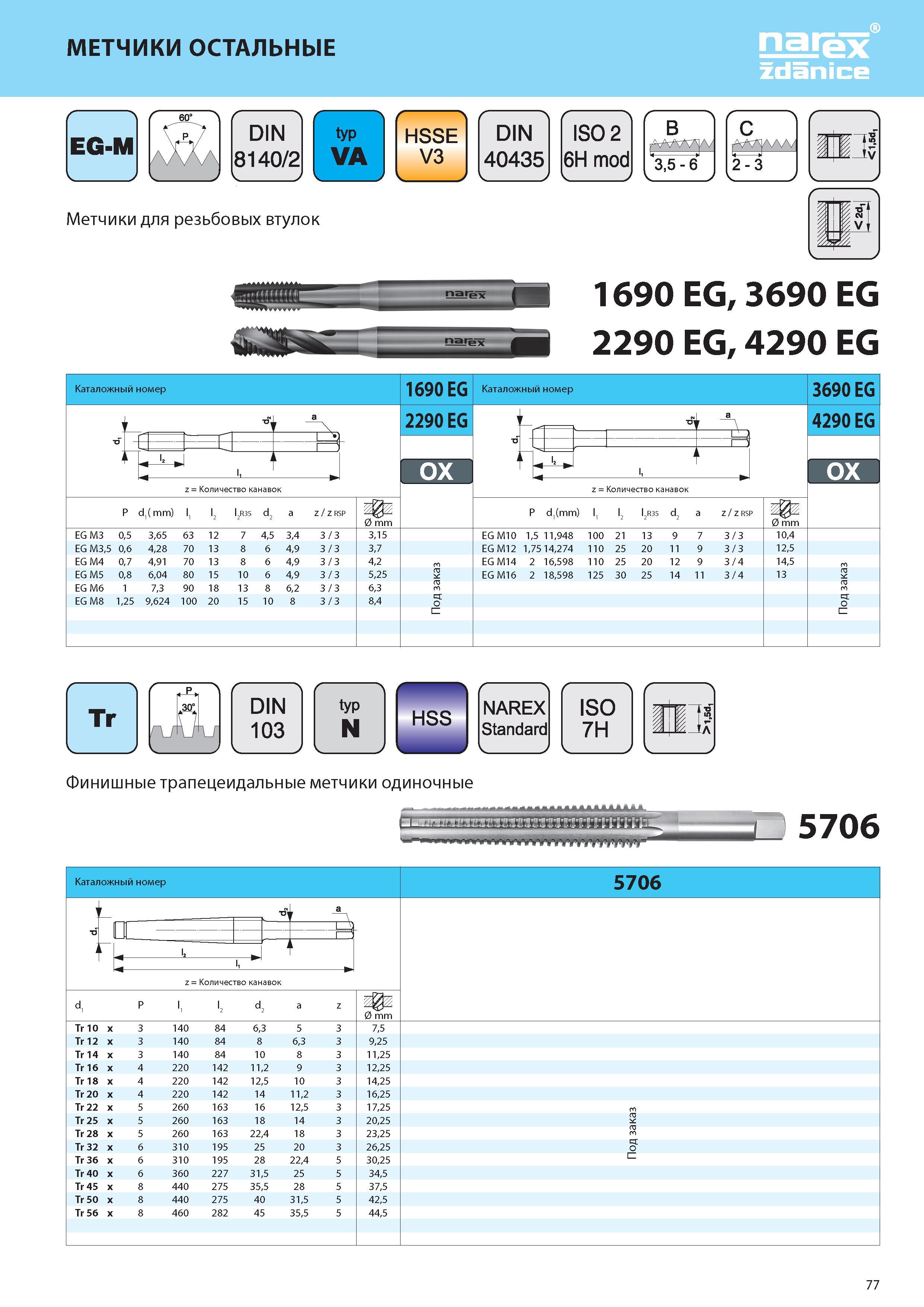

NAREX Zdanice МЕТЧИКИ ОСТАЛЬНЫЕ HSSE V3 rwvvyv 3,5-6 2-3 Метчики для резьбовых втулок naipy ОШех S 1 щ % У ш 1690 EG, 3690 EG 2290 EG, 4290 EG Финишные трапецеидальные метчики одиночные яаетишя Kаталожный номер 5706 XI - Р а -4 -в z = Kоличество канавок d1 P l2 d2 a z 0 mm Tr 10 x 3 140 84 6,3 5 3 7,5 Tr 12 x 3 140 84 8 6,3 3 9,25 Tr 14 x 3 140 84 10 8 3 11,25 Tr 16 x 4 220 1 42 1 1 ,2 9 3 12,25 Tr 18 x 4 220 1 42 12,5 10 3 14,25 Tr 20 x 4 220 1 42 14 1 1 ,2 3 16,25 Tr 22 x 5 260 163 16 12,5 3 17,25 з а а з д О Tr 25 x 5 260 163 18 14 3 20,25 Tr 28 x 5 260 163 22,4 18 3 23,25 Tr 32 x 6 310 195 25 20 3 26,25 Tr 36 x 6 310 195 28 22,4 5 30,25 С Tr 40 x 6 360 227 31,5 25 5 34,5 Tr 45 x 8 440 275 35,5 28 5 37,5 Tr 50 x 8 440 275 40 31,5 5 42,5 Tr 56 x 8 460 282 45 35,5 5 44,5 77
