58 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.53

Каталог NAREX ZDANICE 2015 Инструмент для резьбы Стр. 53 0058 Lab2u

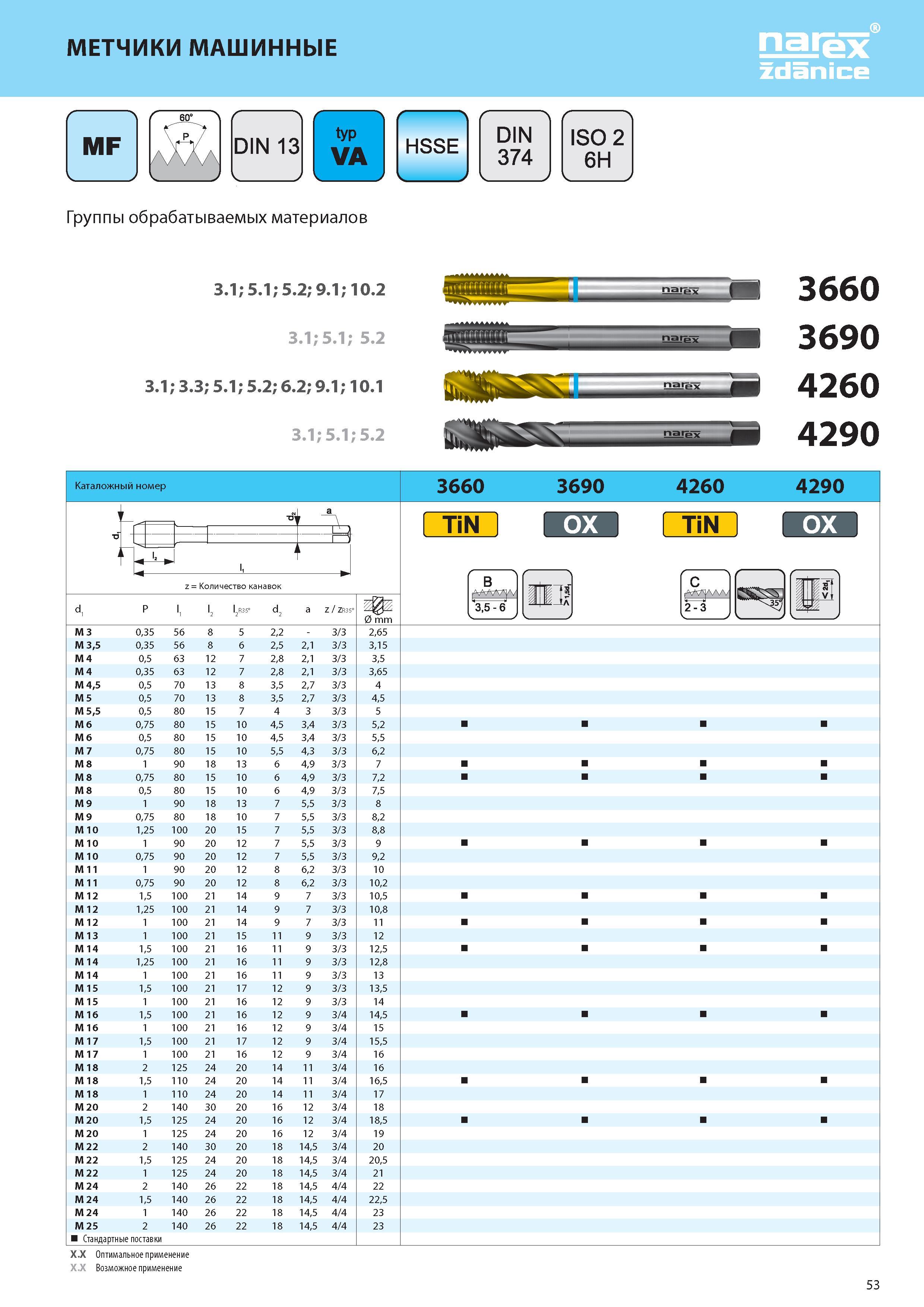

NAREX Zdanice МЕТЧИКИ МАШИННЫЕ Группы обрабатываемых материалов 3660 3690 4260 4290 3.1; 5.1; 5.2; 9.1; 10.2 3.1; 5.1; 5.2 3.1; 3.3; 5.1; 5.2; 6.2; 9.1; 10.1 3.1; 5.1; 5.2 Л г ISO 2 6Н z = Количество канавок d- P l2 l2R35° d2 a z / ZR35° 0 mm M 3 0,35 56 8 5 2,2 - 3/3 2,65 M 3,5 0,35 56 8 6 2,5 2,1 3/3 3,15 M 4 0,5 63 12 7 2,8 2,1 3/3 3,5 M 4 0,35 63 12 7 2,8 2,1 3/3 3,65 M 4,5 0,5 70 13 8 3,5 2,7 3/3 4 M 5 0,5 70 13 8 3,5 2,7 3/3 4,5 M 5,5 0,5 80 15 7 4 3 3/3 5 M 6 0,75 80 15 10 4,5 3,4 3/3 5,2 M 6 0,5 80 15 10 4,5 3,4 3/3 5,5 M 7 0,75 80 15 10 5,5 4,3 3/3 6,2 M 8 1 90 18 13 6 4,9 3/3 7 M 8 0,75 80 15 10 6 4,9 3/3 7,2 M 8 0,5 80 15 10 6 4,9 3/3 7,5 M 9 1 90 18 13 7 5,5 3/3 8 M 9 0,75 80 18 10 7 5,5 3/3 8,2 M 10 1,25 100 20 15 7 5,5 3/3 8,8 M 10 1 90 20 12 7 5,5 3/3 9 M 10 0,75 90 20 12 7 5,5 3/3 9,2 M 11 1 90 20 12 8 6,2 3/3 10 M 11 0,75 90 20 12 8 6,2 3/3 10,2 M 12 1 ,5 100 21 14 9 7 3/3 10,5 M 12 1,25 100 21 14 9 7 3/3 10,8 M 12 1 100 21 14 9 7 3/3 11 M 13 1 100 21 15 11 9 3/3 12 M 14 1 ,5 100 21 16 11 9 3/3 12,5 M 14 1,25 100 21 16 11 9 3/3 12,8 M 14 1 100 21 16 11 9 3/3 13 M 15 1 ,5 100 21 17 12 9 3/3 13,5 M 15 1 100 21 16 12 9 3/3 14 M 16 1 ,5 100 21 16 12 9 3/4 1 4,5 M 16 1 100 21 16 12 9 3/4 15 M 17 1 ,5 100 21 17 12 9 3/4 15,5 M 17 1 100 21 16 12 9 3/4 16 M 18 2 125 24 20 14 11 3/4 16 M 18 1 ,5 110 24 20 14 11 3/4 16,5 M 18 1 110 24 20 14 11 3/4 17 M 20 2 1 40 30 20 16 12 3/4 18 M 20 1 ,5 125 24 20 16 12 3/4 18,5 M 20 1 125 24 20 16 12 3/4 19 M 22 2 1 40 30 20 18 1 4,5 3/4 20 M 22 1 ,5 125 24 20 18 1 4,5 3/4 20,5 M 22 1 125 24 20 18 1 4,5 3/4 21 M 24 2 1 40 26 22 18 1 4,5 4/4 22 M 24 1 ,5 1 40 26 22 18 1 4,5 4/4 22,5 M 24 1 1 40 26 22 18 1 4,5 4/4 23 M 25 2 Стандартные поставки 1 40 26 22 18 1 4,5 4/4 23 3660 3690 в 3,5-6 ' IJ 5 Л / 4260 с I WyvVV 2-3 4290 TiN □ OX TiN I OX X.X Оптимальное применение X.X Возможное применение 53
