54 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.49

Каталог NAREX ZDANICE 2015 Инструмент для резьбы Стр. 49 0054 Lab2u

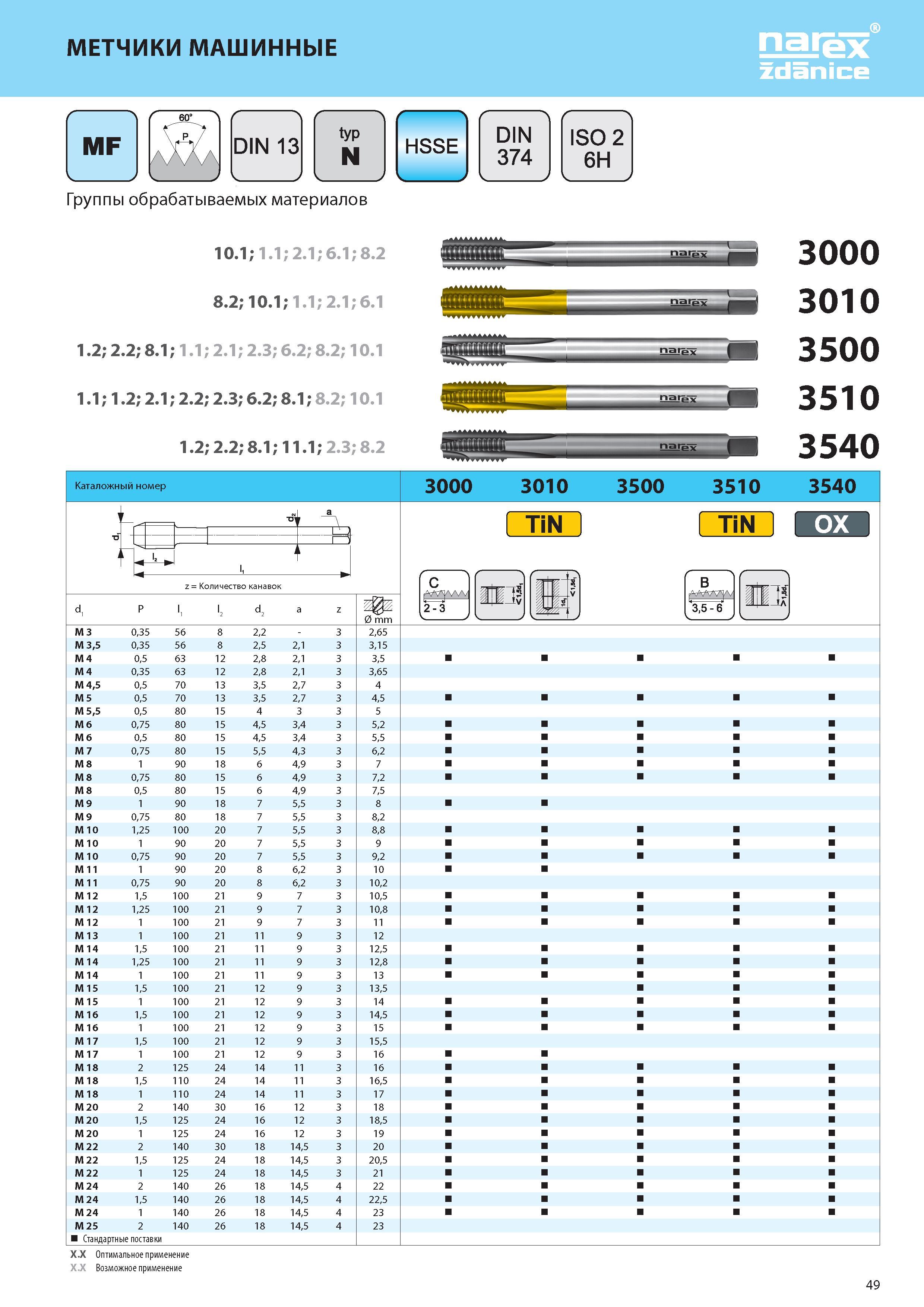

МЕТЧИКИ МАШИННЫЕ NAREX Zdanice г typ N Группы обрабатываемых материалов 10.1; 1.1; 2.1; 6.1; 8.2 8.2; 10.1; 1.1; 2.1; 6.1 1.2; 2.2; 8.1; 1.1; 2.1; 2.3; 6.2; 8.2; 10.1 1.1; 1.2; 2.1; 2.2; 2.3; 6.2; 8.1; 8.2; 10.1 1.2; 2.2; 8.1; 11.1; 2.3; 8.2 z = Количество канавок W'' d- P I- l2 d2 a z 0 mm M 3 0,35 56 8 2,2 - 3 2,65 M 3,5 0,35 56 8 2,5 2,1 3 3,15 M 4 0,5 63 12 2,8 2,1 3 3,5 M 4 0,35 63 12 2,8 2,1 3 3,65 M 4,5 0,5 70 13 3,5 2,7 3 4 M 5 0,5 70 13 3,5 2,7 3 4,5 M 5,5 0,5 80 15 4 3 3 5 M 6 0,75 80 15 4,5 3,4 3 5,2 M 6 0,5 80 15 4,5 3,4 3 5,5 M 7 0,75 80 15 5,5 4,3 3 6,2 M 8 1 90 18 6 4,9 3 7 M 8 0,75 80 15 6 4,9 3 7,2 M 8 0,5 80 15 6 4,9 3 7,5 M 9 1 90 18 7 5,5 3 8 M 9 0,75 80 18 7 5,5 3 8,2 M 10 1 ,25 100 20 7 5,5 3 8,8 M 10 1 90 20 7 5,5 3 9 M 10 0,75 90 20 7 5,5 3 9,2 M 11 1 90 20 8 6,2 3 10 M 11 0,75 90 20 8 6,2 3 10,2 M 12 1 ,5 100 21 9 7 3 10,5 M 12 1 ,25 100 21 9 7 3 10,8 M 12 1 100 21 9 7 3 11 M 13 1 100 21 11 9 3 12 M 14 1 ,5 100 21 11 9 3 12,5 M 14 1 ,25 100 21 11 9 3 12,8 M 14 1 100 21 11 9 3 13 M 15 1 ,5 100 21 12 9 3 13,5 M 15 1 100 21 12 9 3 14 M 16 1 ,5 100 21 12 9 3 1 4,5 M 16 1 100 21 12 9 3 15 M 17 1 ,5 100 21 12 9 3 15,5 M 17 1 100 21 12 9 3 16 M 18 2 125 24 14 11 3 16 M 18 1 ,5 110 24 14 11 3 16,5 M 18 1 110 24 14 11 3 17 M 20 2 140 30 16 12 3 18 M 20 1 ,5 125 24 16 12 3 18,5 M 20 1 125 24 16 12 3 19 M 22 2 140 30 18 1 4,5 3 20 M 22 1 ,5 125 24 18 1 4,5 3 20,5 M 22 1 125 24 18 1 4,5 3 21 M 24 2 1 40 26 18 1 4,5 4 22 M 24 1 ,5 1 40 26 18 1 4,5 4 22,5 M 24 1 1 40 26 18 1 4,5 4 23 M 25 2 Стандартные поставки 1 40 26 18 1 4,5 4 23 Л г DIN 374 3000 3010 3500 3510 3540 3000 3010 3500 3510 3540 TiN TiN I OX с wywv 2-3 If rT=hr- Л 3 |r |fjf V" / В 3,5-6 п 1Л X.X Оптимальное применение X.X Возможное применение 49
