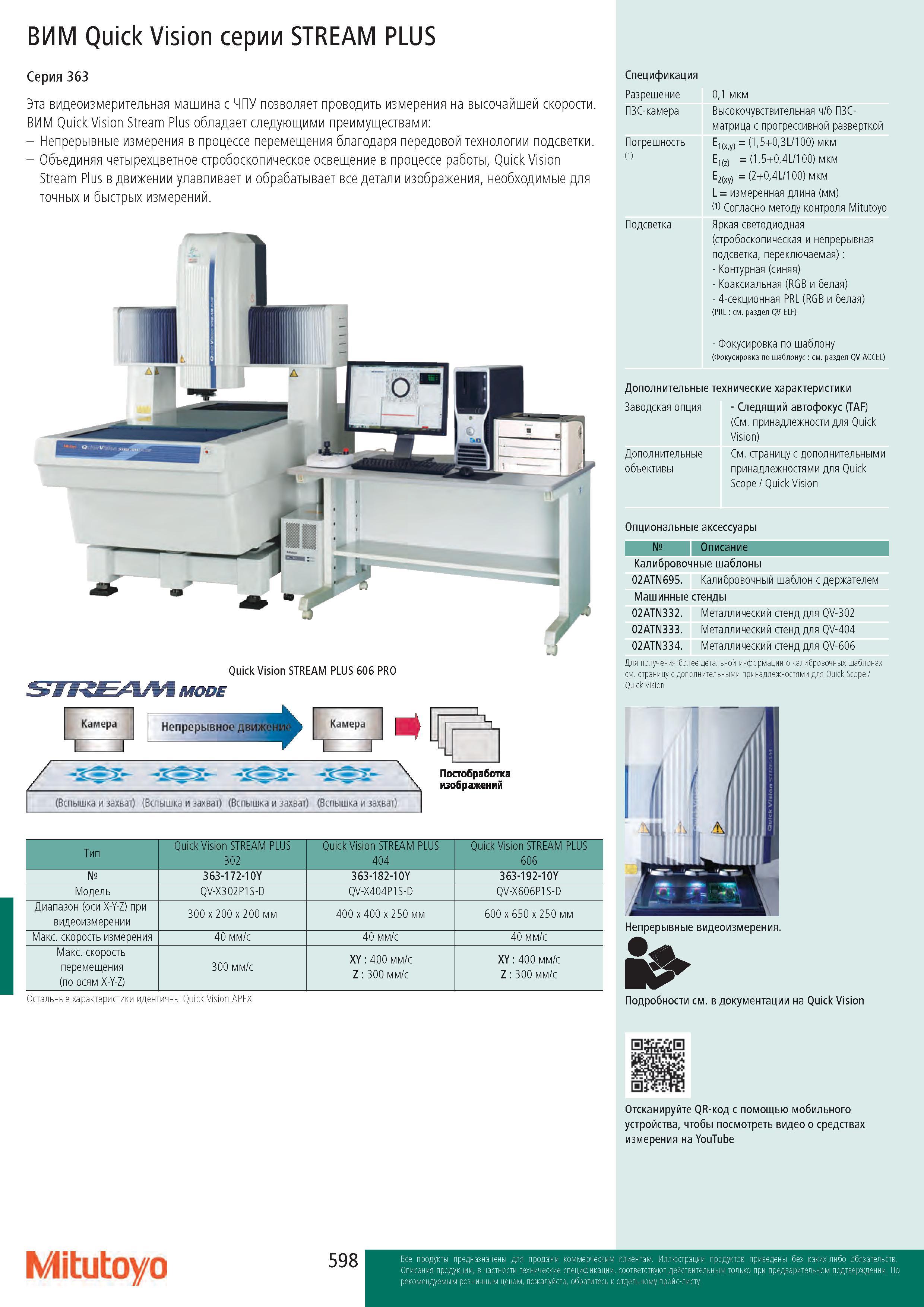

598 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.598

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 598 0598 Lab2u

ВИМ Quick Vision серии STREAM PLUS Серия 363 Эта видеоизмерительная машина с ЧПУ позволяет проводить измерения на высочайшей скорости. ВИМ Quick Vision Stream Plus обладает следующими преимуществами: - Непрерывные измерения в процессе перемещения благодаря передовой технологии подсветки. - Объединяя четырехцветное стробоскопическое освещение в процессе работы, Quick Vision Stream Plus в движении улавливает и обрабатывает все детали изображения, необходимые для точных и быстрых измерений. Quick Vision STREAM PLUS 606 PRO -я/wB MODE Камера Непрерывное движение Камера (Вспышка и захват) (Вспышка и захват) (Вспышка и захват) (Вспышка и захват) Постобработка изображений Спецификация Разрешение ПЗС-камера Погрешность (1) Подсветка 0,1 мкм Высокочувствительная ч/б ПЗС-матрица с прогрессивной разверткой E 1(x,y) = (1,5+0,3L/100) мкм E1(z) = (1,5+0,4L/100) мкм = (2+0,4L/100) мкм E2(xy) L = измеренная длина (мм) (1) Согласно методу контроля Mitutoyo Яркая светодиодная (стробоскопическая и непрерывная подсветка, переключаемая) : - Контурная (синяя) - Коаксиальная (RGB и белая) - 4-секционная PRL (RGB и белая) (PRL : см. раздел QV-ELF) - Фокусировка по шаблону (Фокусировка по шаблонус : см. раздел QV-ACCEL) Дополнительные технические характеристики Заводская опция Дополнительные объективы - Следящий автофокус (TAF) (См. принадлежности для Quick Vision) См. страницу с дополнительными принадлежностями для Quick Scope / Quick Vision Опциональные аксессуары № Описание Калибровочные шаблоны 02ATN695. Калибровочный шаблон с держателем Машинные стенды 02ATN332. Металлический стенд для QV-302 02ATN333. Металлический стенд для QV-404 02ATN334. Металлический стенд для QV-606 Для получения более детальной информации о калибровочных шаблонах см. страницу с дополнительными принадлежностями для Quick Scope / Quick Vision Тип Quick Vision STREAM PLUS 302 Quick Vision STREAM PLUS 404 Quick Vision STREAM PLUS 606 № 363-172-10Y 363-182-10Y 363-192-10Y Модель QV-X302P1S-D QV-X404P1S-D QV-X606P1S-D Диапазон (оси X-Y-Z) при видеоизмерении 300 х 200 х 200 мм 400 х 400 х 250 мм 600 х 650 х 250 мм Макс. скорость измерения 40 мм/с 40 мм/с 40 мм/с Макс. скорость перемещения (по осям X-Y-Z) 300 мм/с XY : 400 мм/с Z : 300 мм/с XY : 400 мм/с Z : 300 мм/с Остальные характеристики идентичны Quick Vision APEX Непрерывные видеоизмерения. Подробности см. в документации на Quick Vision Отсканируйте QR-код с помощью мобильного устройства, чтобы посмотреть видео о средствах измерения на YouTube Mitutoyo 598
