593 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.593

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 593 0593 Lab2u

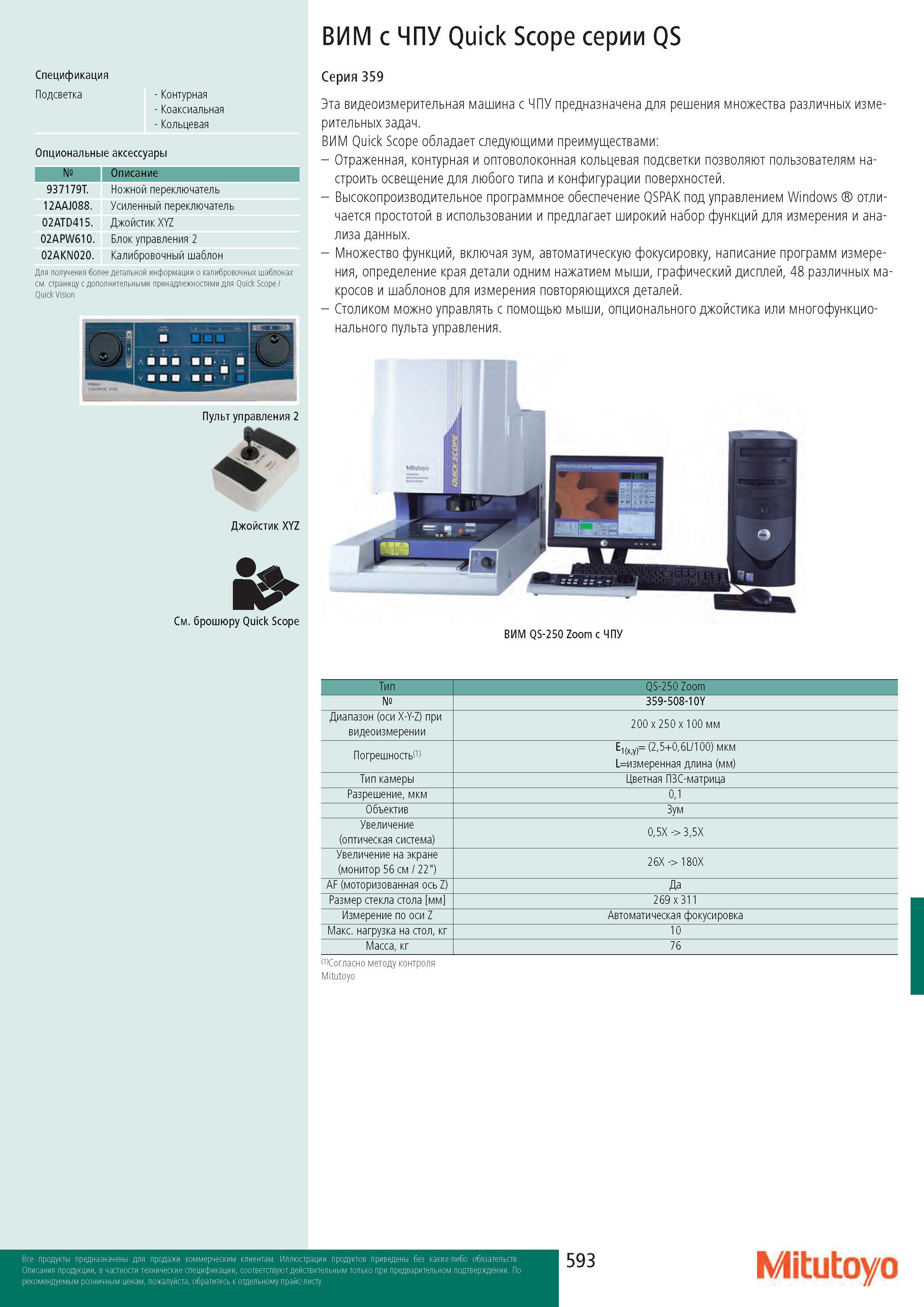

ВИМ с ЧПУ Quick Scope серии QS Спецификация Подсветка - Контурная - Коаксиальная - Кольцевая Опциональные аксессуары № Описание 937179T. 12AAJ088. 02ATD415. 02APW610. 02AKN020. Ножной переключатель Усиленный переключатель Джойстик XYZ Блок управления 2 Калибровочный шаблон Для получения более детальной информации о калибровочных шаблонах см. страницу с дополнительными принадлежностями для Quick Scope / Quick Vision Джойстик XYZ См. брошюру Quick Scope Серия 359 Эта видеоизмерительная машина с ЧПУ предназначена для решения множества различных измерительных задач. ВИМ Quick Scope обладает следующими преимуществами: - Отраженная, контурная и оптоволоконная кольцевая подсветки позволяют пользователям настроить освещение для любого типа и конфигурации поверхностей. - Высокопроизводительное программное обеспечение QSPAK под управлением Windows отличается простотой в использовании и предлагает широкий набор функций для измерения и анализа данных. - Множество функций, включая зум, автоматическую фокусировку, написание программ измерения, определение края детали одним нажатием мыши, графический дисплей, 48 различных макросов и шаблонов для измерения повторяющихся деталей. - Столиком можно управлять с помощью мыши, опционального джойстика или многофункционального пульта управления. ВИМ QS-250 Zoom с ЧПУ Тип QS-250 Zoom № 359-508-10Y Диапазон (оси X-Y-Z) при видеоизмерении 200 х 250 х 100 мм Погрешность E1(x,y)= (2,5+0,6L/100) мкм 1=измеренная длина (мм) Тип камеры Цветная ПЗС-матрица Разрешение, мкм 0,1 Объектив Зум Увеличение (оптическая система) 0,5X -> 3,5X Увеличение на экране (монитор 56 см / 22") 26X -> 180X AF (моторизованная ось Z) Да Размер стекла стола мм 269 х 311 Измерение по оси Z Автоматическая фокусировка Макс. нагрузка на стол, кг 10 Масса, кг 76 (,)Согласно методу контроля Mitutoyc Mitutoyo
