532 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.532

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 532 0532 Lab2u

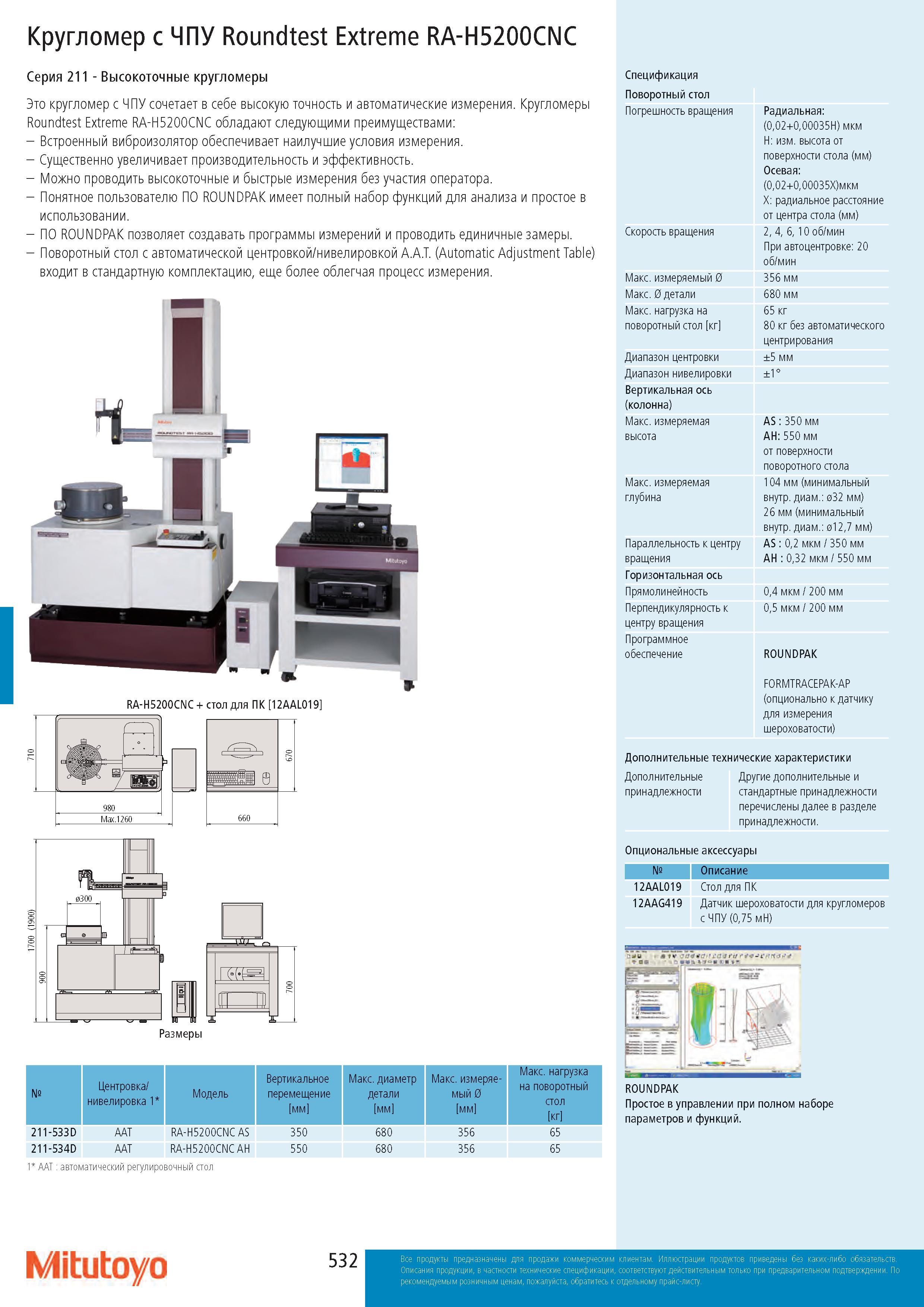

Кругломер с ЧПУ Roundtest Extreme RA-H5200CNC Серия 211 - Высокоточные кругломеры Это кругломер с ЧПУ сочетает в себе высокую точность и автоматические измерения. Кругломеры Roundtest Extreme RA-H5200CNC обладают следующими преимуществами: - Встроенный виброизолятор обеспечивает наилучшие условия измерения. - Существенно увеличивает производительность и эффективность. - Можно проводить высокоточные и быстрые измерения без участия оператора. - Понятное пользователю ПО ROUNDPAK имеет полный набор функций для анализа и простое в использовании. - ПО ROUNDPAK позволяет создавать программы измерений и проводить единичные замеры. - Поворотный стол с автоматической центровкой/нивелировкой A.A.T. (Automatic Adjustment Table) входит в стандартную комплектацию, еще более облегчая процесс измерения. RA-H5200CNC + стол для ПК 12AAL019 гР Размеры Спецификация Поворотный стол Погрешность вращения Скорость вращения Макс. измеряемый 0 Макс. 0 детали Макс. нагрузка на поворотный стол кг Диапазон центровки Диапазон нивелировки Вертикальная ось (колонна) Макс. измеряемая высота Макс. измеряемая глубина Радиальная: (0,02+0,00035H) мкм H: изм. высота от поверхности стола (мм) Осевая: (0,02+0,00035Х)мкм X: радиальное расстояние от центра стола (мм) 2, 4, 6, 10 об/мин При автоцентровке: 20 об/мин 356 мм 680 мм 65 кг 80 кг без автоматического центрирования ±5 мм ±1° AS:350 мм AH: 550 мм от поверхности поворотного стола 104 мм (минимальный внутр. диам.: 032 мм) 26 мм (минимальный внутр. диам.: 012,7 мм) AS : 0,2 мкм / 350 мм AH : 0,32 мкм / 550 мм 0,4 мкм / 200 мм 0,5 мкм / 200 мм Параллельность к центру вращения Горизонтальная ось Прямолинейность Перпендикулярность к центру вращения Программное обеспечение ROUNDPAK FORMTRACEPAK-AP (опционально к датчику для измерения шероховатости) Дополнительные технические характеристики Дополнительные Другие дополнительные и принадлежности стандартные принадлежности перечислены далее в разделе принадлежности. Опциональные аксессуары № Описание 12AAL019 Стол для ПК 12AAG419 Датчик шероховатости для кругломеров с ЧПУ (0,75 мН) № Центровка/ нивелировка 1 Модель Вертикальное перемещение мм Макс. диаметр детали мм Макс. измеряемый 0 мм Макс. нагрузка на поворотный стол кг 211-533D AAT RA-H5200CNC AS 350 680 356 65 211-534D AAT RA-H5200CNC AH 550 680 356 65 ROUNDPAK Простое в управлении при полном наборе параметров и функций. 980 660 1 AAT : автоматический регулировочный стол Mitutoyo 532
