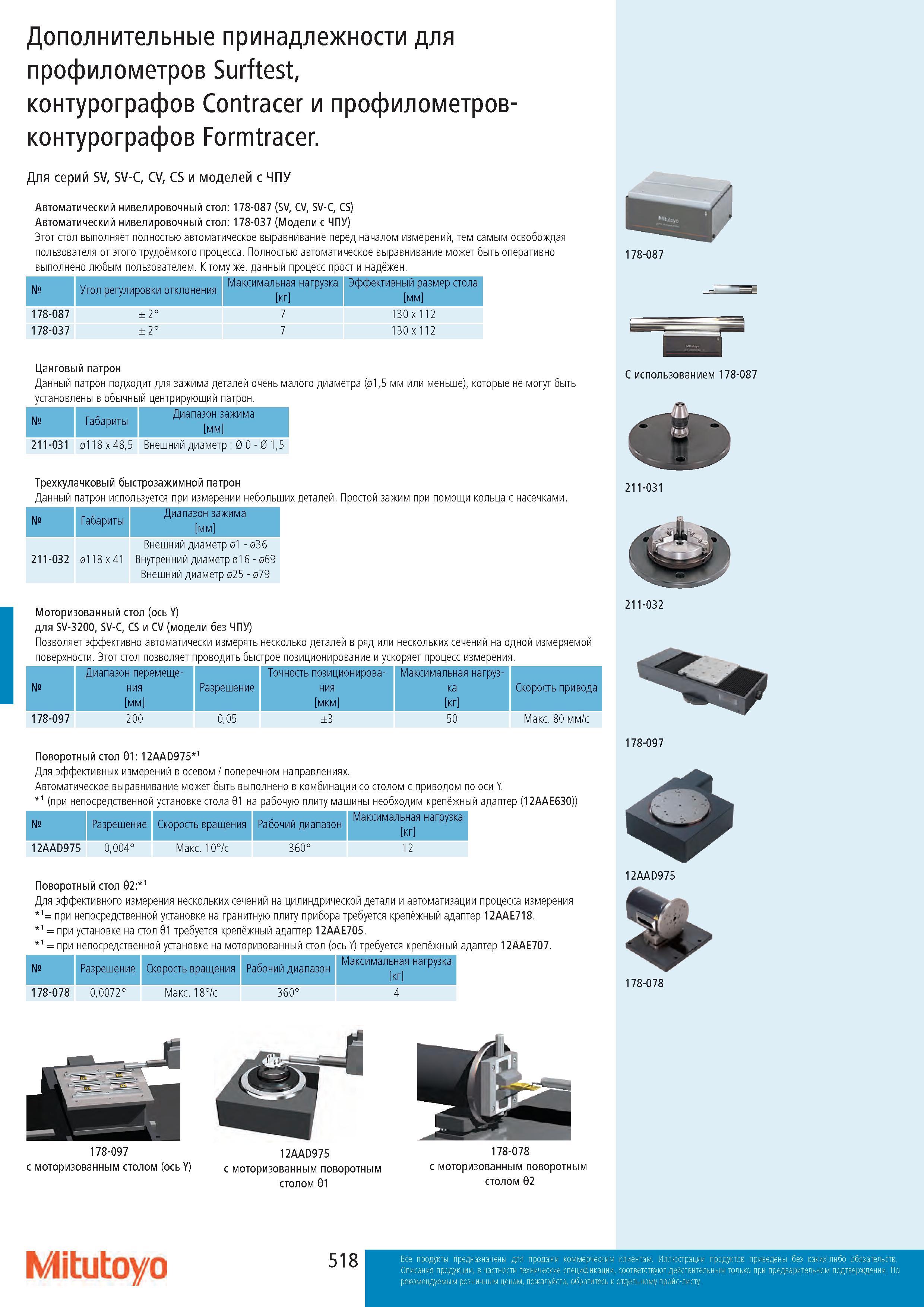

Дополнительные принадлежности для профилометров Surftest, контурографов Contracer и профилометров-контурографов Formtracer. Для серий SV, SV-C, CV, CS и моделей с ЧПУ Автоматический нивелировочный стол: 178-087 (SV, CV, SV-C, CS) Автоматический нивелировочный стол: 178-037 (Модели с ЧПУ) Этот стол выполняет полностью автоматическое выравнивание перед началом измерений, тем самым освобождая пользователя от этого трудоёмкого процесса. Полностью автоматическое выравнивание может быть оперативно выполнено любым пользователем. К тому же, данный процесс прост и надёжен. 178-087 № Угол регулировки отклонения Максимальная нагрузка кг Эффективный размер стола мм 178-087 ± 2° 7 130x 112 178-037 ± 2° 7 130x 112 Цанговый патрон Данный патрон подходит для зажима деталей очень малого диаметра (01,5 мм или меньше), которые не могут быть установлены в обычный центрирующий патрон. С использованием 178-087 № Габариты Диапазон зажима мм 211-031 0118 x 48,5 Внешний диаметр : 0 0 - 0 1,5 Трехкулачковый быстрозажимной патрон Данный патрон используется при измерении небольших деталей. Простой зажим при помощи кольца с насечками № Габариты Диапазон зажима мм 211-032 0118x41 Внешний диаметр 01 - 036 Внутренний диаметр 016 - 069 Внешний диаметр 025 - 079 211-031 Моторизованный стол (ось Y) для SV-3200, SV-C, CS и CV (модели без ЧПУ) Позволяет эффективно автоматически измерять несколько деталей в ряд или нескольких сечений на одной измеряемой поверхности. Этот стол позволяет проводить быстрое позиционирование и ускоряет процесс измерения. 211-032 № Диапазон перемещения мм Разрешение Точность позиционирования мкм Максимальная нагрузка кг Скорость привода 178-097 200 0,05 ±3 50 Макс. 80 мм/с 178-097 Поворотный стол 01: 12AAD975 1 Для эффективных измерений в осевом / поперечном направлениях. Автоматическое выравнивание может быть выполнено в комбинации со столом с приводом по оси Y 1 (при непосредственной установке стола 01 на рабочую плиту машины необходим крепёжный адаптер (12AAE630)) № Разрешение Скорость вращения Рабочий диапазон Максимальная нагрузка кг 12AAD975 0,004° Макс. 10°/с 360° 12 Поворотный стол 02: 1 Для эффективного измерения нескольких сечений на цилиндрической детали и автоматизации процесса измерения 1= при непосредственной установке на гранитную плиту прибора требуется крепёжный адаптер 12AAE718. 1 = при установке на стол 01 требуется крепёжный адаптер 12AAE705. 1 = при непосредственной установке на моторизованный стол (ось Y) требуется крепёжный адаптер 12AAE707. № Разрешение Скорость вращения Рабочий диапазон Максимальная нагрузка кг 178-078 0,0072° Макс. 18°/с 360° 4 178-078 Mitutoyo
