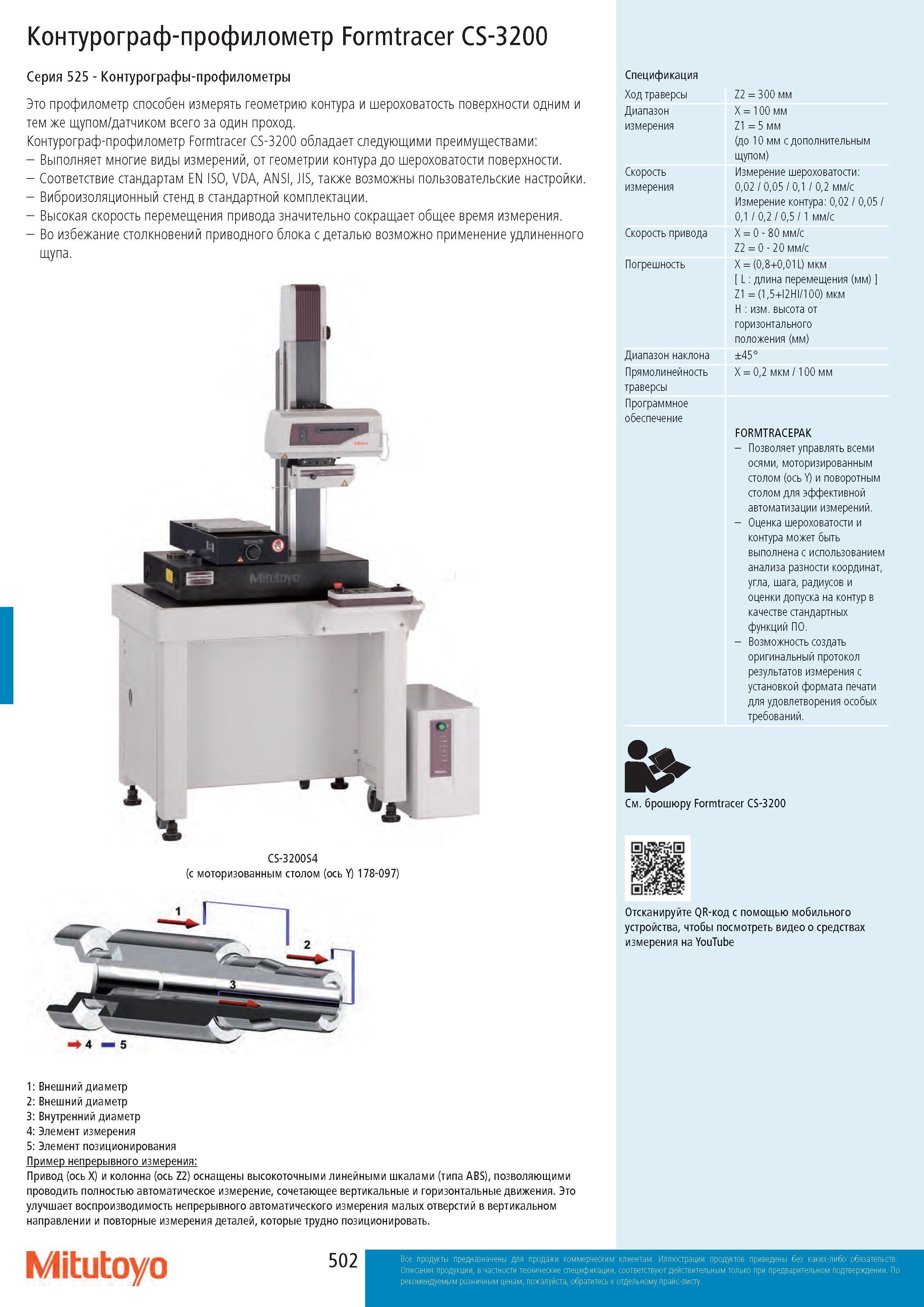

Контурограф-профилометр Formtracer CS-3200 Серия 525 - Контурографы-профилометры Это профилометр способен измерять геометрию контура и шероховатость поверхности одним и тем же щупом/датчиком всего за один проход. Контурограф-профилометр Formtracer CS-3200 обладает следующими преимуществами: - Выполняет многие виды измерений, от геометрии контура до шероховатости поверхности. - Соответствие стандартам EN ISO, VDA, ANSI, JIS, также возможны пользовательские настройки. - Виброизоляционный стенд в стандартной комплектации. - Высокая скорость перемещения привода значительно сокращает общее время измерения. - Во избежание столкновений приводного блока с деталью возможно применение удлиненного щупа. CS-3200S4 (с моторизованным столом (ось Y) 178-097) Спецификация Ход траверсы Диапазон измерения Скорость измерения Скорость привода Погрешность Диапазон наклона Прямолинейность траверсы Программное обеспечение Z2 = 300 мм X = 100 мм Z1 = 5 мм (до 10 мм с дополнительным щупом) Измерение шероховатости: 0,02 / 0,05 / 0,1 / 0,2 мм/с Измерение контура: 0,02 / 0,05 / 0,1 / 0,2 / 0,5 / 1 мм/с X = 0 - 80 мм/с Z2 = 0 - 20 мм/с X = (0,8+0,01L) мкм L : длина перемещения (мм) Z1 = (1,5+I2HI/100) мкм H : изм. высота от горизонтального положения (мм) ±45° X = 0,2 мкм / 100 мм FORMTRACEPAK - Позволяет управлять всеми осями, моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. - Оценка шероховатости и контура может быть выполнена с использованием анализа разности координат, угла, шага, радиусов и оценки допуска на контур в качестве стандартных функций ПО. - Возможность создать оригинальный протокол результатов измерения с установкой формата печати для удовлетворения особых требований. См. брошюру Formtracer CS-3200 Отсканируйте QR-код с помощью мобильного устройства, чтобы посмотреть видео о средствах измерения на YouTube 4 - 5 1: Внешний диаметр 2: Внешний диаметр 3: Внутренний диаметр 4: Элемент измерения 5: Элемент позиционирования Пример непрерывного измерения: Привод (ось Х) и колонна (ось Z2) оснащены высокоточными линейными шкалами (типа ABS), позволяющими проводить полностью автоматическое измерение, сочетающее вертикальные и горизонтальные движения. Это улучшает воспроизводимость непрерывного автоматического измерения малых отверстий в вертикальном направлении и повторные измерения деталей, которые трудно позиционировать. Mitutoyo
