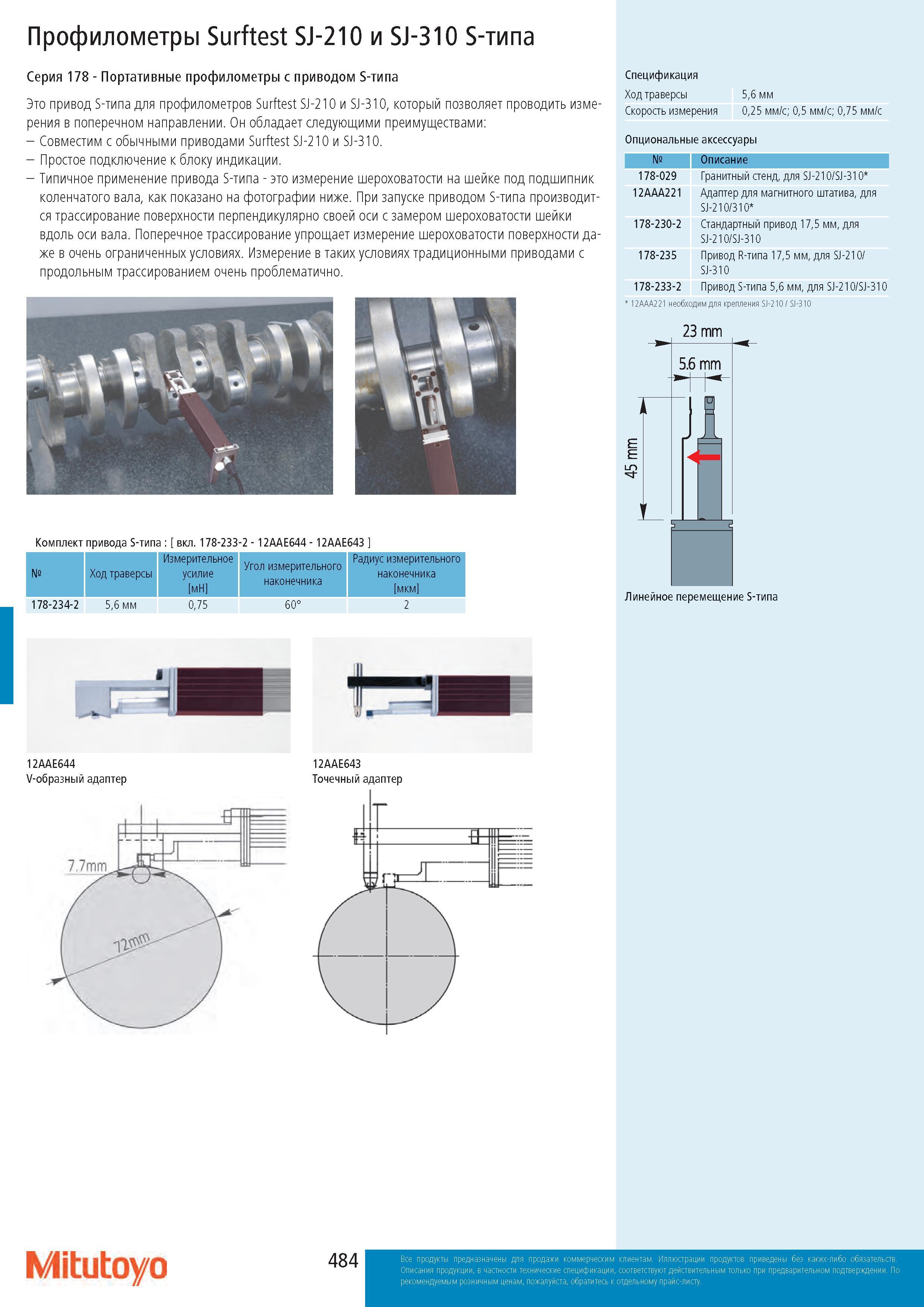

Профилометры Surftest SJ-210 и SJ-310 S-типа Серия 178 - Портативные профилометры с приводом S-типа Это привод S-типа для профилометров Surftest SJ-210 и SJ-310, который позволяет проводить измерения в поперечном направлении. Он обладает следующими преимуществами: - Совместим с обычными приводами Surftest SJ-210 и SJ-310. - Простое подключение к блоку индикации. - Типичное применение привода S-типа - это измерение шероховатости на шейке под подшипник коленчатого вала, как показано на фотографии ниже. При запуске приводом S-типа производится трассирование поверхности перпендикулярно своей оси с замером шероховатости шейки вдоль оси вала. Поперечное трассирование упрощает измерение шероховатости поверхности да же в очень ограниченных условиях. Измерение в таких условиях традиционными приводами с продольным трассированием очень проблематично. Комплект привода S-типа : вкл. 178-233-2 - 12AAE644 - 12AAE643 № Ход траверсы Измерительное усилие мН Угол измерительного наконечника Радиус измерительного наконечника мкм 178-234-2 5,6 мм 0,75 60° 2 12AAE644 V-образный адаптер 12AAE643 Точечный адаптер Спецификация Ход траверсы 5,6 мм Скорость измерения 0,25 мм/с; 0,5 мм/с; 0,75 мм/с Опциональные аксессуары № Описание 178-029 Гранитный стенд, для SJ-210/SJ-310 12AAA221 Адаптер для магнитного штатива, для SJ-210/310 178-230-2 Стандартный привод 17,5 мм, для SJ-210/SJ-310 178-235 Привод R-типа 17,5 мм, для SJ-210/ SJ-310 178-233-2 Привод S-типа 5,6 мм, для SJ-210/SJ-310 12AAA221 необходим для крепления SJ-210 / SJ-310 23 mm Mitutoyo
