467 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.467

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 467 0467 Lab2u

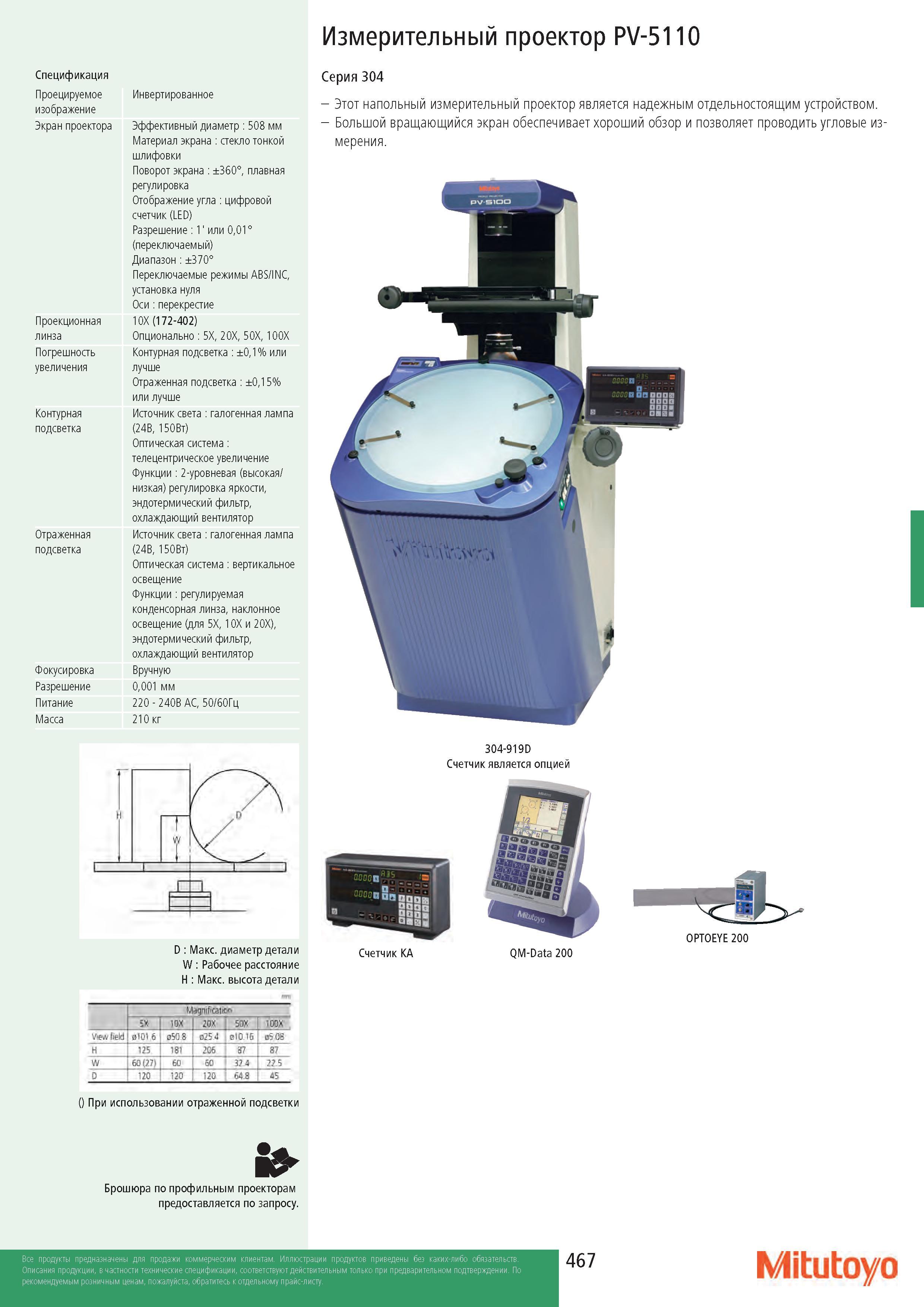

Измерительный проектор PV-5110 Спецификация Проецируемое изображение Экран проектора Проекционная линза Погрешность увеличения Контурная подсветка Отраженная подсветка Фокусировка Разрешение Питание Масса Инвертированное Эффективный диаметр : 508 мм Материал экрана : стекло тонкой шлифовки Поворот экрана : ±360°, плавная регулировка Отображение угла : цифровой счетчик (LED) Разрешение : 1' или 0,01° (переключаемый) Диапазон : ±370° Переключаемые режимы ABS/INC, установка нуля Оси : перекрестие 10X (172-402) Опционально : 5X, 20X, 50X, 100X Контурная подсветка : ±0,1% или лучше Отраженная подсветка : ±0,15% или лучше Источник света : галогенная лампа (24В, 150Вт) Оптическая система : телецентрическое увеличение Функции : 2-уровневая (высокая/ низкая) регулировка яркости, эндотермический фильтр, охлаждающий вентилятор Источник света : галогенная лампа (24В, 150Вт) Оптическая система : вертикальное освещение Функции : регулируемая конденсорная линза, наклонное освещение (для 5X, 10X и 20X), эндотермический фильтр, охлаждающий вентилятор Вручную 0,001 мм 220 - 240B AC, 50/60Гц 210 кг Серия 304 - Этот напольный измерительный проектор является надежным отдельностоящим устройством. - Большой вращающийся экран обеспечивает хороший обзор и позволяет проводить угловые измерения. D : Макс. диаметр детали W : Рабочее расстояние H : Макс. высота детали Magnificat 5 10X 20X 50X 100X V w field 0101 6 1 050 8 025 4 010 16 o508 Н 125 181 206 ЕГ7 87 w 60 (27) 1 60 60 32 4 22 5 D 120 | 120 120 64.8 45 304-919D Счетчик является опцией OPTOEYE 200 Счетчик KA QM-Data 200 () При использовании отраженной подсветки & Брошюра по профильным проекторам предоставляется по запросу. Mitutoyo
