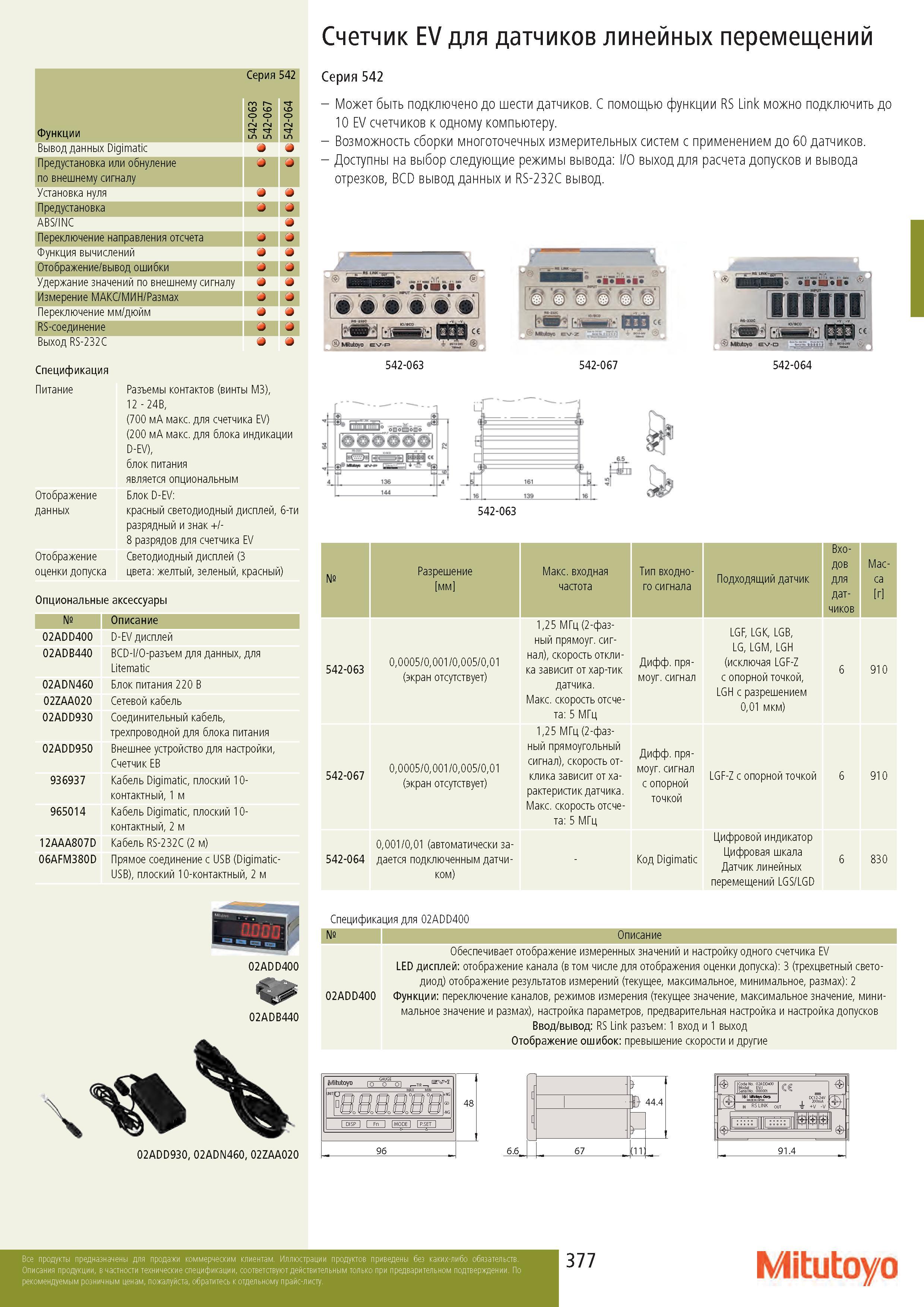

Счетчик EV для датчиков линейных перемещений Функции Серия 37 66 О о 44 55 542 4 6 о ГМ 4 5 Вывод данных Digimatic j Предустановка или обнуление по внешнему сигналу .j J Установка нуля j Предустановка ABS/INC Переключение направления отсчета Функция вычислений j Отображение/вывод ошибки Удержание значений по внешнему сигналу j Измерение МАКС/МИН/Размах Переключение мм/дюйм j RS-соединение Выход RS-232C j Спецификация Питание Отображение данных Отображение оценки допуска Разъемы контактов (винты M3), 12 - 24В, (700 мА макс. для счетчика EV) (200 мА макс. для блока индикации D-EV), блок питания является опциональным Блок D-EV: красный светодиодный дисплей, 6-ти разрядный и знак +/-8 разрядов для счетчика EV Светодиодный дисплей (3 цвета: желтый, зеленый, красный) Опциональные аксессуары № Описание 02ADD400 D-EV дисплей 02ADB440 BCD-I/O-разъем для данных, для Litematic 02ADN460 Блок питания 220 В 02ZAA020 Сетевой кабель 02ADD930 Соединительный кабель, трехпроводной для блока питания 02ADD950 Внешнее устройство для настройки, Счетчик EB 936937 Кабель Digimatic, плоский 10-контактный, 1 м 965014 Кабель Digimatic, плоский 10-контактный, 2 м 12AAA807D Кабель RS-232C (2 м) 06AFM380D Прямое соединение с USB (Digimatic-USB), плоский 10-контактный, 2 м 02ADB440 \ 02ADD930, 02ADN460, 02ZAA020 Серия 542 - Может быть подключено до шести датчиков. С помощью функции RS Link можно подключить до 10 EV счетчиков к одному компьютеру. - Возможность сборки многоточечных измерительных систем с применением до 60 датчиков. - Доступны на выбор следующие режимы вывода: I/O выход для расчета допусков и вывода отрезков, BCD вывод данных и RS-232C вывод. л 5 ММо>о VI Him 1лДЬ- 1 ' Mtutoye IV'O utili 542-063 542-067 542-064 IQQQQQO r - S. L -ш Г- И 1 г 161 и 139 16 542-063 № Разрешение мм Макс. входная частота Тип входного сигнала Подходящий датчик Вхо- дов для дат- чиков Мас- са г 542-063 0,0005/0,001/0,005/0,01 (экран отсутствует) 1,25 МГц (2-фазный прямоуг. сигнал), скорость отклика зависит от хар-тик датчика. Макс. скорость отсчета: 5 МГц Дифф. прямоуг. сигнал LGF, LGK, LGB, LG, LGM, LGH (исключая LGF-Z с опорной точкой, LGH с разрешением 0,01 мкм) 6 910 542-067 0,0005/0,001/0,005/0,01 (экран отсутствует) 1,25 МГц (2-фазный прямоугольный сигнал), скорость отклика зависит от характеристик датчика. Макс. скорость отсчета: 5 МГц Дифф. прямоуг. сигнал с опорной точкой LGF-Z с опорной точкой 6 910 542-064 0,001/0,01 (автоматически задается подключенным датчиком) Код Digimatic Цифровой индикатор Цифровая шкала Датчик линейных перемещений LGS/LGD 6 830 Спецификация для 02ADD400 № Описание Обеспечивает отображение измеренных значений и настройку одного счетчика EV LED дисплей: отображение канала (в том числе для отображения оценки допуска): 3 (трехцветный светодиод) отображение результатов измерений (текущее, максимальное, минимальное, размах): 2 02ADD400 Функции: переключение каналов, режимов измерения (текущее значение, максимальное значение, минимальное значение и размах), настройка параметров, предварительная настройка и настройка допусков Ввод/вывод: RS Link разъем: 1 вход и 1 выход Отображение ошибок: превышение скорости и другие Mitutoyo |о Т о| 1 швммшв 00 48 | DISP I 1 Fn 1 1 MODE | | P.SET | 1 9б , 44.4 3 1 б.б б7 (11 377 Mitutoyo
