357 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.357

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 357 0357 Lab2u

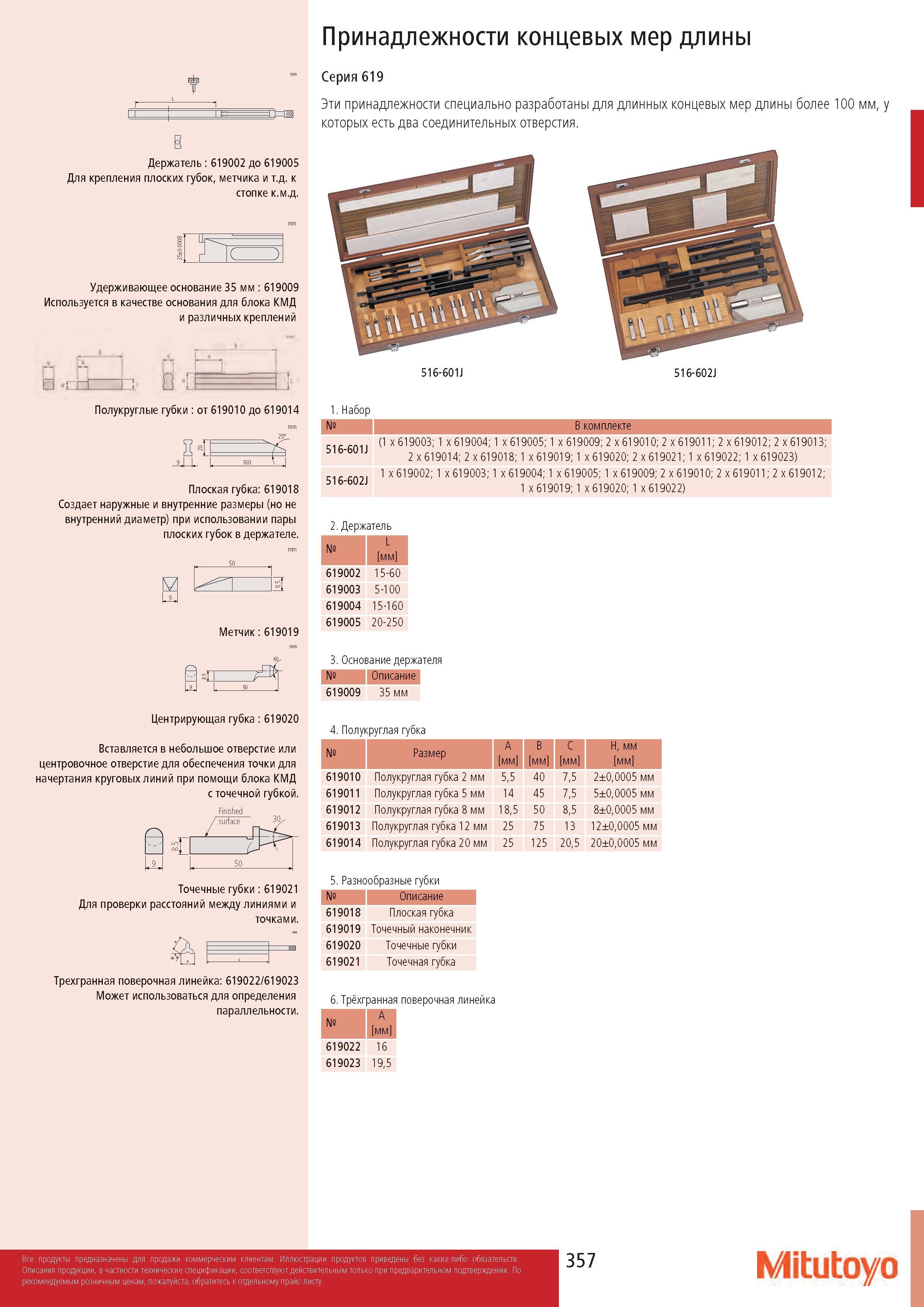

Принадлежности концевых мер длины Серия 619 Эти принадлежности специально разработаны для длинных концевых мер длины более 100 мм, у которых есть два соединительных отверстия. Держатель : 619002 до 619005 Для крепления плоских губок, метчика и т.д. к стопке к.м.д. с D Удерживающее основание 35 мм : 619009 Используется в качестве основания для блока КМД и различных креплений Полукруглые губки : от 619010 до 619014 U Плоская губка: 619018 Создает наружные и внутренние размеры (но не внутренний диаметр) при использовании пары плоских губок в держателе. 516-601J 516-602J 1. Набор № В комплекте (1 x 619003; 1 x 619004; 1 x 619005; 1 x 619009; 2 x 619010; 2 x 619011; 2 x 619012; 2 x 619013; 2 x 619014; 2 x 619018; 1 x 619019; 1 x 619020; 2 x 619021; 1 x 619022; 1 x 619023) 1 x 619002; 1 x 619003; 1 x 619004; 1 x 619005; 1 x 619009; 2 x 619010; 2 x 619011; 2 x 619012; 1 x 619019; 1 x 619020; 1 x 619022) 516-601J 516-602J 2. Держатель Метчик : 619019 № L мм 619002 15-60 619003 5-100 619004 15-160 619005 20-250 00 3. Основание держателя Центрирующая губка : 619020 Вставляется в небольшое отверстие или центровочное отверстие для обеспечения точки для начертания круговых линий при помощи блока КМД с точечной губкой. Finished / surface 30 ' W L 50 . Точечные губки : 619021 Для проверки расстояний между линиями и точками. Трехгранная поверочная линейка: 619022/619023 Может использоваться для определения параллельности. № Описание 619009 35 мм 4. Полукруглая губка № Размер A мм В мм C мм H, мм 619010 Полукруглая губка 2 мм 5,5 40 7,5 2±0,0005 мм 619011 Полукруглая губка 5 мм 14 45 7,5 5±0,0005 мм 619012 Полукруглая губка 8 мм 18,5 50 8,5 8±0,0005 мм 619013 Полукруглая губка 12 мм 25 75 13 12±0,0005 мм 619014 Полукруглая губка 20 мм 25 125 20,5 20±0,0005 мм 5. Разнообразные губки № Описание 619018 Плоская губка 619019 Точечный наконечник 619020 Точечные губки 619021 Точечная губка 6. Трёхгранная поверочная линейка № A мм 619022 16 619023 19,5 25° 160 50 э0 357 Mitutoyo
