320 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.320

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 320 0320 Lab2u

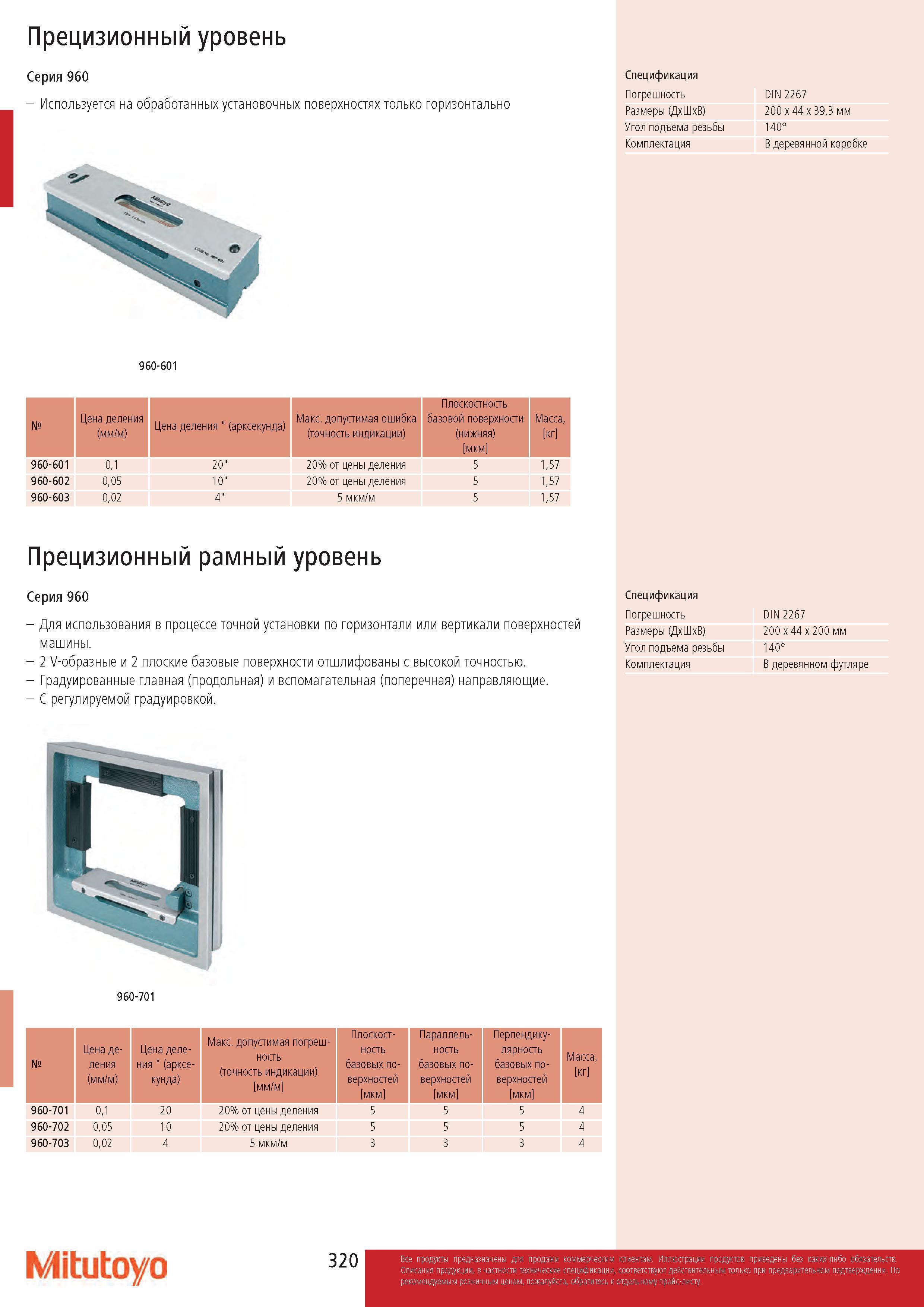

Прецизионный уровень Серия 960 - Используется на обработанных установочных поверхностях только горизонтально Спецификация Погрешность Размеры (ДхШхВ) Угол подъема резьбы Комплектация DIN 2267 200 х 44 х 39,3 мм 140° В деревянной коробке 960-601 № Цена деления (мм/м) Цена деления (арксекунда) Макс. допустимая ошибка (точность индикации) Плоскостность базовой поверхности (нижняя) мкм Масса, кг 960-601 0,1 20" 20% от цены деления 5 1,57 960-602 0,05 10" 20% от цены деления 5 1,57 960-603 0,02 4" 5 мкм/м 5 1,57 Прецизионный рамный уровень Серия 960 - Для использования в процессе точной установки по горизонтали или вертикали поверхностей машины. - 2 V-образные и 2 плоские базовые поверхности отшлифованы с высокой точностью. - Градуированные главная (продольная) и вспомагательная (поперечная) направляющие. - С регулируемой градуировкой. Спецификация Погрешность Размеры (ДхШхВ) Угол подъема резьбы Комплектация DIN 2267 200 х 44 х 200 мм 140° В деревянном футляре 960-701 № Цена деления (мм/м) Цена деления (арксекунда) Макс. допустимая погрешность (точность индикации) мм/м Плоскостность базовых поверхностей мкм Параллельность базовых поверхностей мкм Перпендикулярность базовых поверхностей мкм Масса, кг 960-701 0,1 20 20% от цены деления 5 5 5 4 960-702 0,05 10 20% от цены деления 5 5 5 4 960-703 0,02 4 5 мкм/м 3 3 3 4 Mitutoyo
