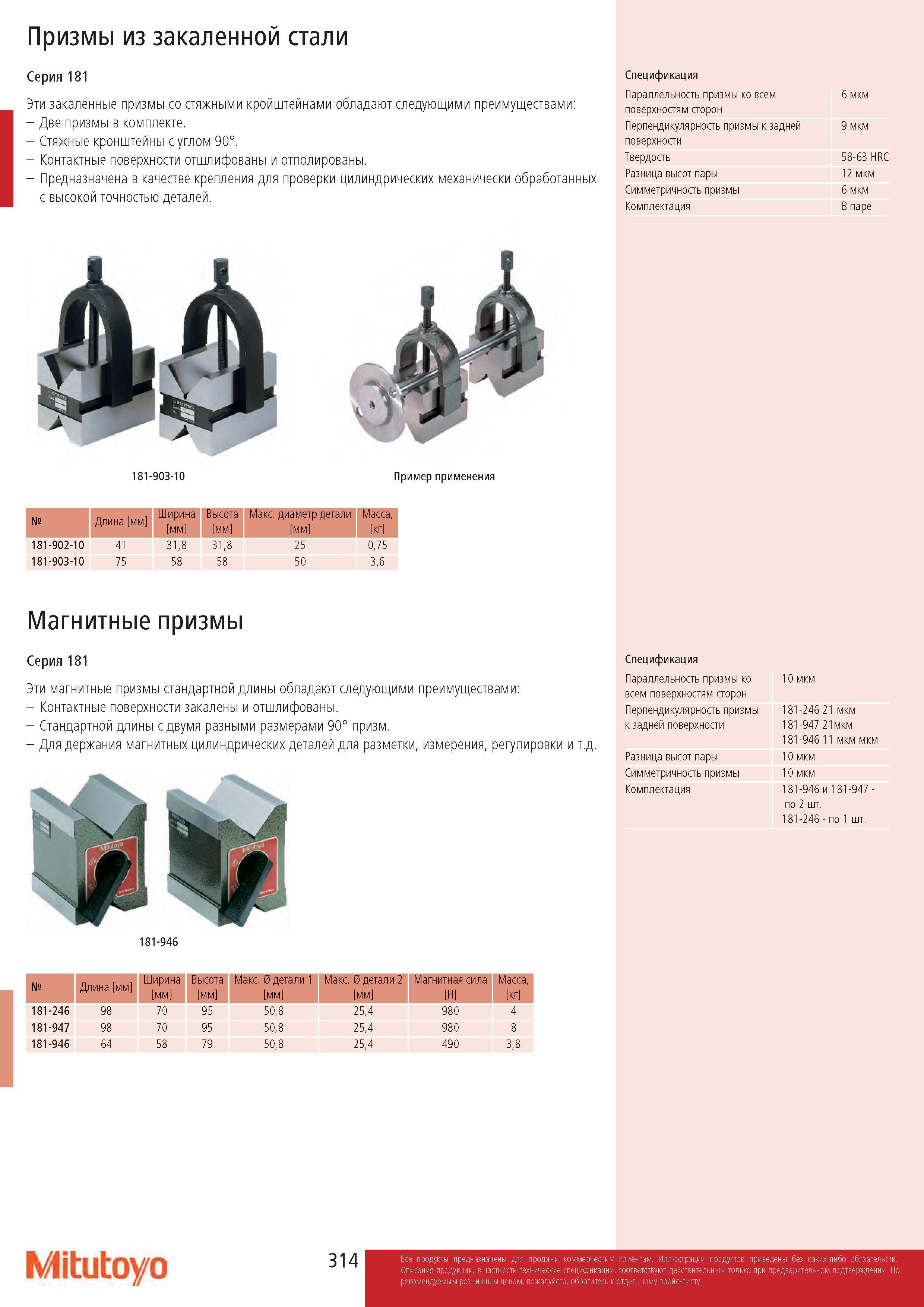

Призмы из закаленной стали Серия 181 Эти закаленные призмы со стяжными кройштейнами обладают следующими преимуществами: - Две призмы в комплекте. - Стяжные кронштейны с углом 90°. - Контактные поверхности отшлифованы и отполированы. - Предназначена в качестве крепления для проверки цилиндрических механически обработанных с высокой точностью деталей. Спецификация Параллельность призмы ко всем 6 мкм поверхностям сторон Перпендикулярность призмы к задней 9 мкм поверхности Твердость 58-63 HRC Разница высот пары 12 мкм Симметричность призмы 6 мкм Комплектация В паре 181-903-10 Пример применения № Длина мм Ширина мм Высота мм Макс. диаметр детали мм Масса, кг 181-902-10 41 31,8 31,8 25 0,75 181-903-10 75 58 58 50 3,6 Магнитные призмы Серия 181 Эти магнитные призмы стандартной длины обладают следующими преимуществами: - Контактные поверхности закалены и отшлифованы. - Стандартной длины с двумя разными размерами 90° призм. - Для держания магнитных цилиндрических деталей для разметки, измерения, регулировки и т.д. Спецификация Параллельность призмы ко всем поверхностям сторон Перпендикулярность призмы к задней поверхности Разница высот пары Симметричность призмы Комплектация 10 мкм 1 81-246 21 мкм 181-947 21мкм 181-946 11 мкм 10 мкм 10 мкм 181-946 и 181-947 -по 2 шт. 181-246 - по 1 шт. 181-946 № Длина мм Ширина мм Высота мм Макс. 0 детали 1 мм Макс. 0 детали 2 мм Магнитная сила Н Масса, кг 181-246 98 70 95 50,8 25,4 980 4 181-947 98 70 95 50,8 25,4 980 8 181-946 64 58 79 50,8 25,4 490 3,8 Mitutoyo
