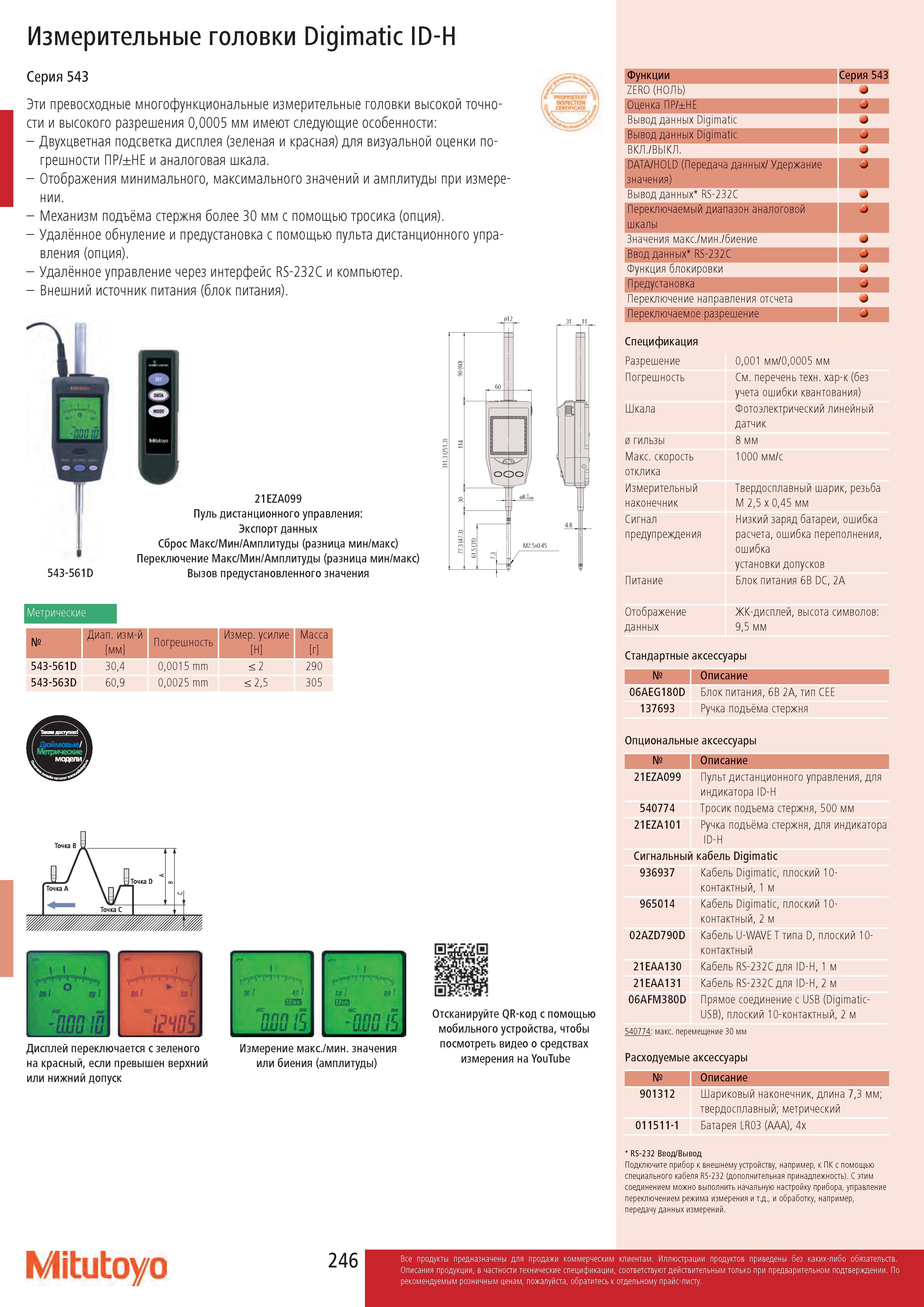

Измерительные головки Digimatic ID-H Серия 543 Эти превосходные многофункциональные измерительные головки высокой точности и высокого разрешения 0,0005 мм имеют следующие особенности: - Двухцветная подсветка дисплея (зеленая и красная) для визуальной оценки погрешности ПР/±НЕ и аналоговая шкала. - Отображения минимального, максимального значений и амплитуды при измерении. - Механизм подъёма стержня более 30 мм с помощью тросика (опция). - Удалённое обнуление и предустановка с помощью пульта дистанционного управления (опция). - Удалённое управление через интерфейс RS-232C и компьютер. - Внешний источник питания (блок питания). 543-561D 21EZA099 Пуль дистанционного управления: Экспорт данных Сброс Макс/Мин/Амплитуды (разница мин/макс) Переключение Макс/Мин/Амплитуды (разница мин/макс) Вызов предустановленного значения ООО Функции Серия 543 ZERO (НОЛЬ) г Оценка ПР/+НЕ Вывод данных Digimatic Вывод данных Digimatic ВКЛ./ВЫКЛ. DATA/HOLD (Передача данных/ Удержание значения) S Вывод данных RS-232C Переключаемый диапазон аналоговой шкалы Значения макс./мин./биение Ввод данных RS-232C Функция блокировки Ш Предустановка Переключение направления отсчета Переключаемое разрешение г Спецификация Разрешение Погрешность Шкала Диаметр гильзы Макс. скорость отклика Измерительный наконечник Сигнал предупреждения Питание 0,001 мм/0,0005 мм См. перечень технических характеристик (без учета ошибки квантования) Фотоэлектрический линейный датчик 8 мм 1000 мм/с Твердосплавный шарик, резьба M 2,5 x 0,45 мм Низкий заряд батареи, ошибка расчета, ошибка переполнения, ошибка установки допусков Блок питания 6В DC, 2A № Диапазон измерений мм Погрешность Измерительное усилие Н Масса г 543-561D 30,4 0,0015 mm < 2 290 543-563D 60,9 0,0025 mm < 2,5 305 Дисплей переключается с зеленого на красный, если превышен верхний Измерение макс./мин. значения или биения (амплитуды) Отсканируйте QR-код с помощью мобильного устройства, чтобы посмотреть видео о средствах измерения на YouTube Отображение данных ЖК-дисплей, высота символов: 9,5 мм Стандартные аксессуары № Описание 06AEG180D 137693 Блок питания, 6В 2А, тип CEE Ручка подъёма стержня Опциональные аксессуары № Описание 21EZA099 540774 21EZA101 Пульт дистанционного управления, для индикатора ID-H Тросик подъема стержня, 500 мм Ручка подъёма стержня, для индикатора ID-H Сигнальный кабель Digimatic 936937 Кабель Digimatic, плоский 10-контактный, 1 м 965014 Кабель Digimatic, плоский 10- контактный, 2 м 02AZD790D Кабель U-WAVE T типа D, плоский 10-контактный 21EAA130 Кабель RS-232C для ID-H, 1 м 21EAA131 Кабель RS-232C для ID-H, 2 м 06AFM380D Прямое соединение с USB (Digimatic- USB), плоский 10-контактный, 2 м 540774: макс. перемещение 30 мм Расходуемые аксессуары или нижний допуск № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 011511-1 Батарея LR03 (AAA), 4х RS-232 Ввод/Вывод Подключите прибор к внешнему устройству, например, к ПК с помощью специального кабеля RS-232 (дополнительная принадлежность). С этим соединением можно выполнить начальную настройку прибора, управление переключением режима измерения и т.д., и обработку, например, передачу данных измерений. Mitutoyo 246 012 31 11 60 08 4.8
