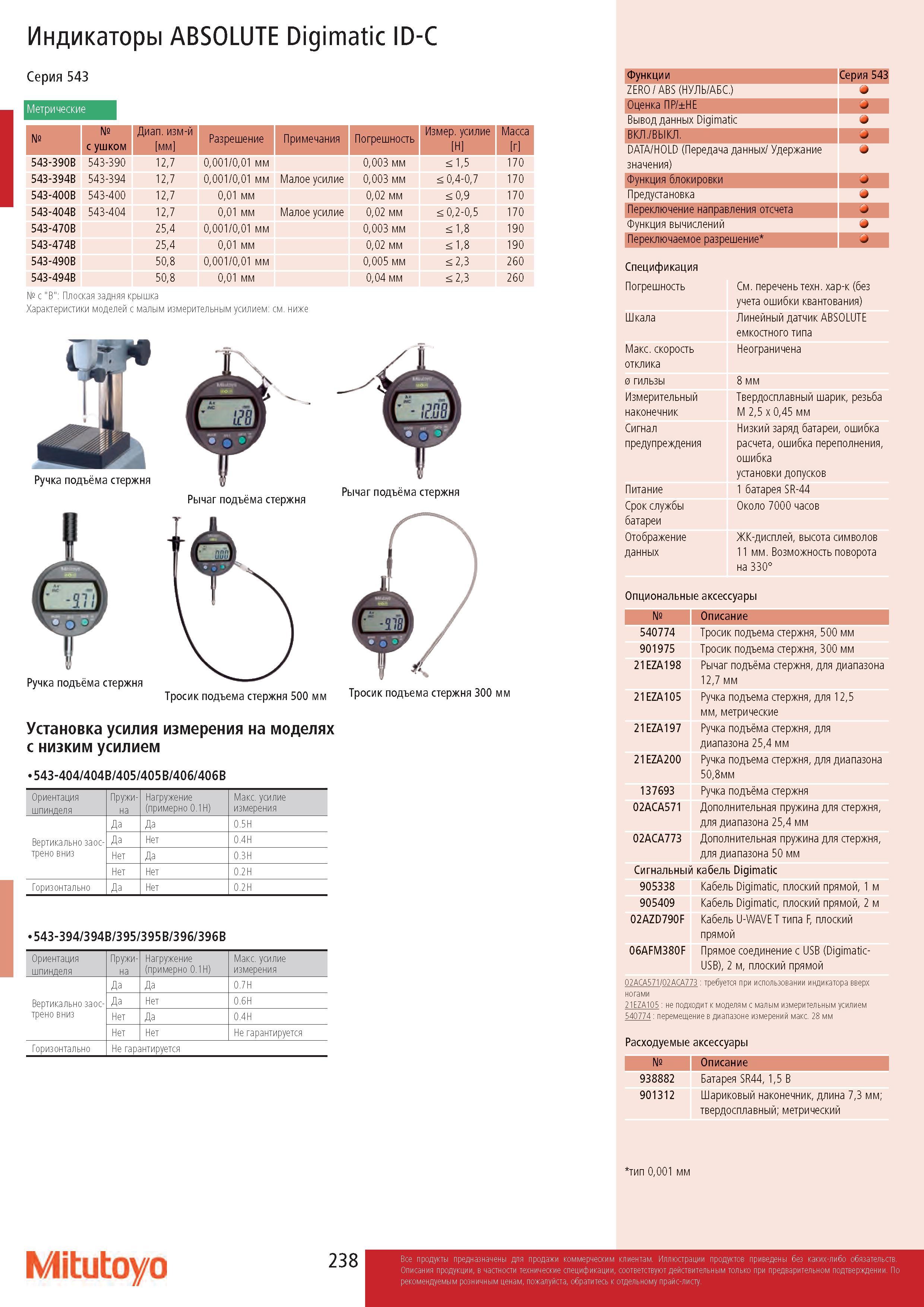

Индикаторы ABSOLUTE Digimatic ID-C Серия 543 Метрические № № с ушком Диапазон измерений мм Разрешение Примечания Погрешность Измерительное усилие Н Масса г 543-390B 543-390 12,7 0,001/0,01 мм 0,003 мм < 1,5 170 543-394B 543-394 12,7 0,001/0,01 мм Малое усилие 0,003 мм < 0,4-0,7 170 543-400B 543-400 12,7 0,01 мм 0,02 мм < 0,9 170 543-404B 543-404 12,7 0,01 мм Малое усилие 0,02 мм < 0,2-0,5 170 543-470B 25,4 0,001/0,01 мм 0,003 мм < 1,8 190 543-474B 25,4 0,01 мм 0,02 мм < 1,8 190 543-490B 50,8 0,001/0,01 мм 0,005 мм < 2,3 260 543-494B 50,8 0,01 мм 0,04 мм < 2,3 260 № с "B": Плоская задняя крышка Характеристики моделей с малым измерительным усилием: см. ниже Ручка подъёма стержня Рычаг подъёма стержня Рычаг подъёма стержня Ручка подъёма стержня Установка усилия измерения на моделях с низким усилием 543-404/404B/405/405B/406/406B Ориентация шпинделя Пружи- на Нагружение (примерно 0.1Н) Макс. усилие измерения Вертикально заострено вниз Да Да 0.5Н Да Нет 0.4Н Нет Да 0.3Н Нет Нет 0.2Н Горизонтально Да Нет 0.2Н 543-394/394B/395/395B/396/396B Ориентация шпинделя Пружи- на Нагружение (примерно 0.1Н) Макс. усилие измерения Вертикально заострено вниз Да Да 0.7Н Да Нет 0.6Н Нет Да 0.4Н Нет Нет Не гарантируется Горизонтально Не гарантируется Функции Серия 543 ZERO / ABS (НУЛЬ/АБС.) Оценка ПР/±НЕ Вывод данных Digimatic ВКЛ./ВЫКЛ. DATA/HOLD (Передача данных/ Удержание значения) Функция блокировки Предустановка Переключение направления отсчета Функция вычислений Переключаемое разрешение Спецификация Погрешность Шкала Макс. скорость отклика Диаметр гильзы Измерительный См. перечень технических характеристик (без учета ошибки квантования) Линейный датчик ABSOLUTE емкостного типа Неограничена 8 мм Твердосплавный шарик, резьба наконечник M 2,5 x 0,45 мм Сигнал Низкий заряд батареи, ошибка предупреждения расчета, ошибка переполнения, ошибка установки допусков Питание 1 батарея SR-44 Срок службы Около 7000 часов батареи Отображение ЖК-дисплей, высота символов данных 11 мм. Возможность поворота на 330° Опциональные аксессуары № Описание 540774 Тросик подъема стержня, 500 мм 901975 Тросик подъема стержня, 300 мм 21EZA198 Рычаг подъёма стержня, для диапазона 12,7 мм 21EZA105 Ручка подъема стержня, для 12,5 мм, метрические 21EZA197 Ручка подъёма стержня, для диапазона 25,4 мм 21EZA200 Ручка подъема стержня, для диапазона 50,8мм 137693 Ручка подъёма стержня 02ACA571 Дополнительная пружина для стержня, для диапазона 25,4 мм 02ACA773 Дополнительная пружина для стержня, для диапазона 50 мм Сигнальный кабель Digimatic 905338 Кабель Digimatic, плоский прямой, 1 м 905409 Кабель Digimatic, плоский прямой, 2 м 02AZD790F Кабель U-WAVE T типа F, плоский прямой 06AFM380F Прямое соединение с USB (Digimatic-USB), 2 м, плоский прямой 02ACA571/02ACA773 : требуется при использовании индикатора вверх ногами 21EZA105 : не подходит к моделям с малым измерительным усилием 540774 : перемещение в диапазоне измерений макс. 28 мм Расходуемые аксессуары № Описание 938882 Батарея SR44, 1,5 В 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический тип 0,001 мм Mitutoyo
