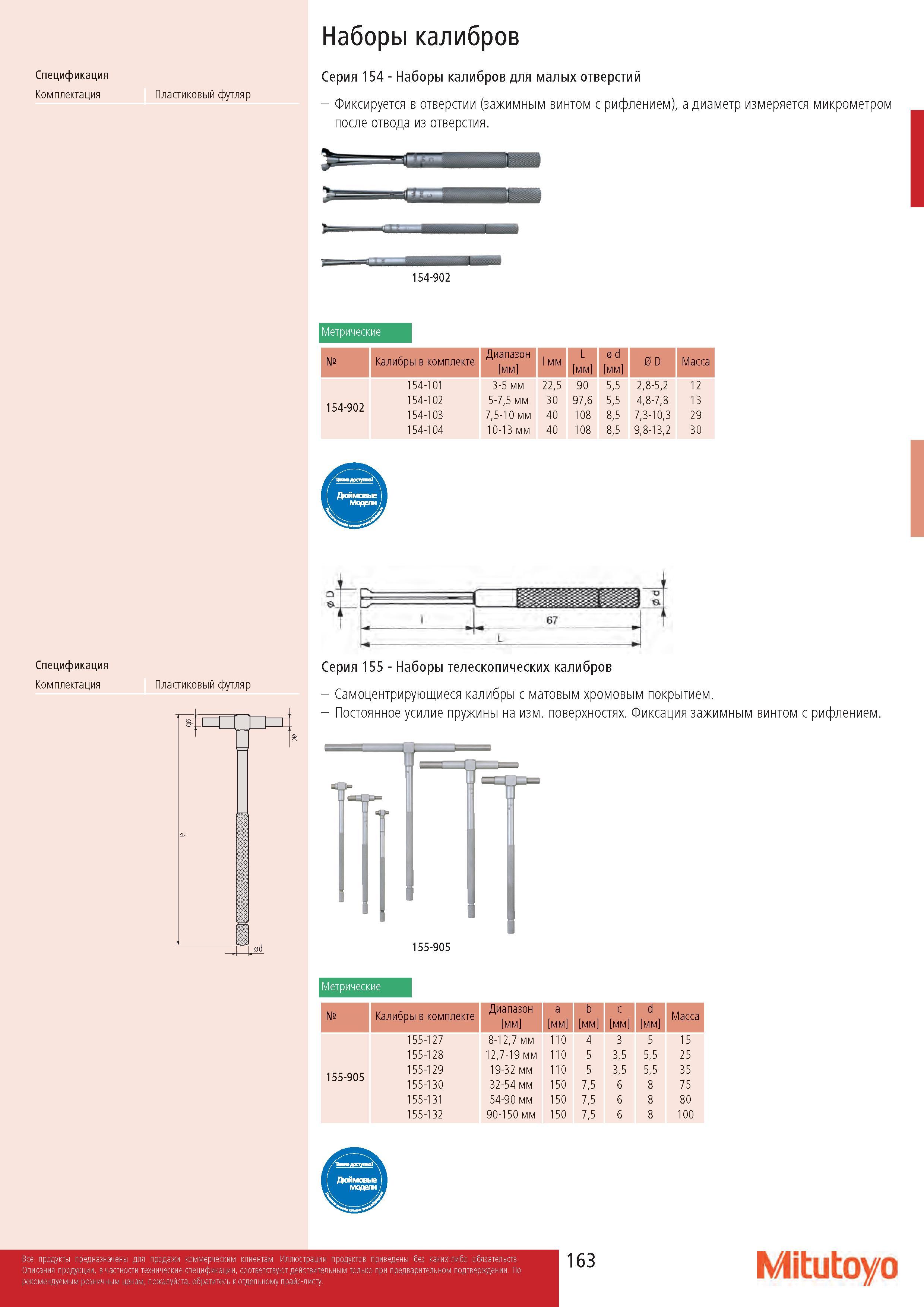

Наборы калибров Спецификация Комплектация Спецификация Комплектация Пластиковый футляр Серия 154 - Наборы калибров для малых отверстий - Фиксируется в отверстии (зажимным винтом с рифлением), а диаметр измеряется микрометром после отвода из отверстия. 154-902 Метрические № Калибры в комплекте Диапазон мм l мм L мм 0 d мм 0 D Масса 154-101 3-5 мм 22,5 90 5,5 2,8-5,2 12 154-902 154-102 5-7,5 мм 30 97,6 5,5 4,8-7,8 13 154-103 7,5-10 мм 40 108 8,5 7,3-10,3 29 154-104 10-13 мм 40 108 8,5 9,8-13,2 30 ь Г> f Ъ тэ L 1 11 1 1 L 1 67 в L i Пластиковый футляр Серия 155 - Наборы телескопических калибров - Самоцентрирующиеся калибры с матовым хромовым покрытием. - Постоянное усилие пружины на изм. поверхностях. Фиксация зажимным винтом с рифлением. 3d Метрические № Калибры в комплекте Диапазон мм a мм b мм с мм d мм Масса 155-127 8-12,7 мм 110 4 3 5 15 155-128 12,7-19 мм 110 5 3,5 5,5 25 155-905 155-129 19-32 мм 110 5 3,5 5,5 35 155-130 32-54 мм 150 7,5 6 8 75 155-131 54-90 мм 150 7,5 6 8 80 155-132 90-150 мм 150 7,5 6 8 100 Mitutoyo
