152 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.152

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 152 0152 Lab2u

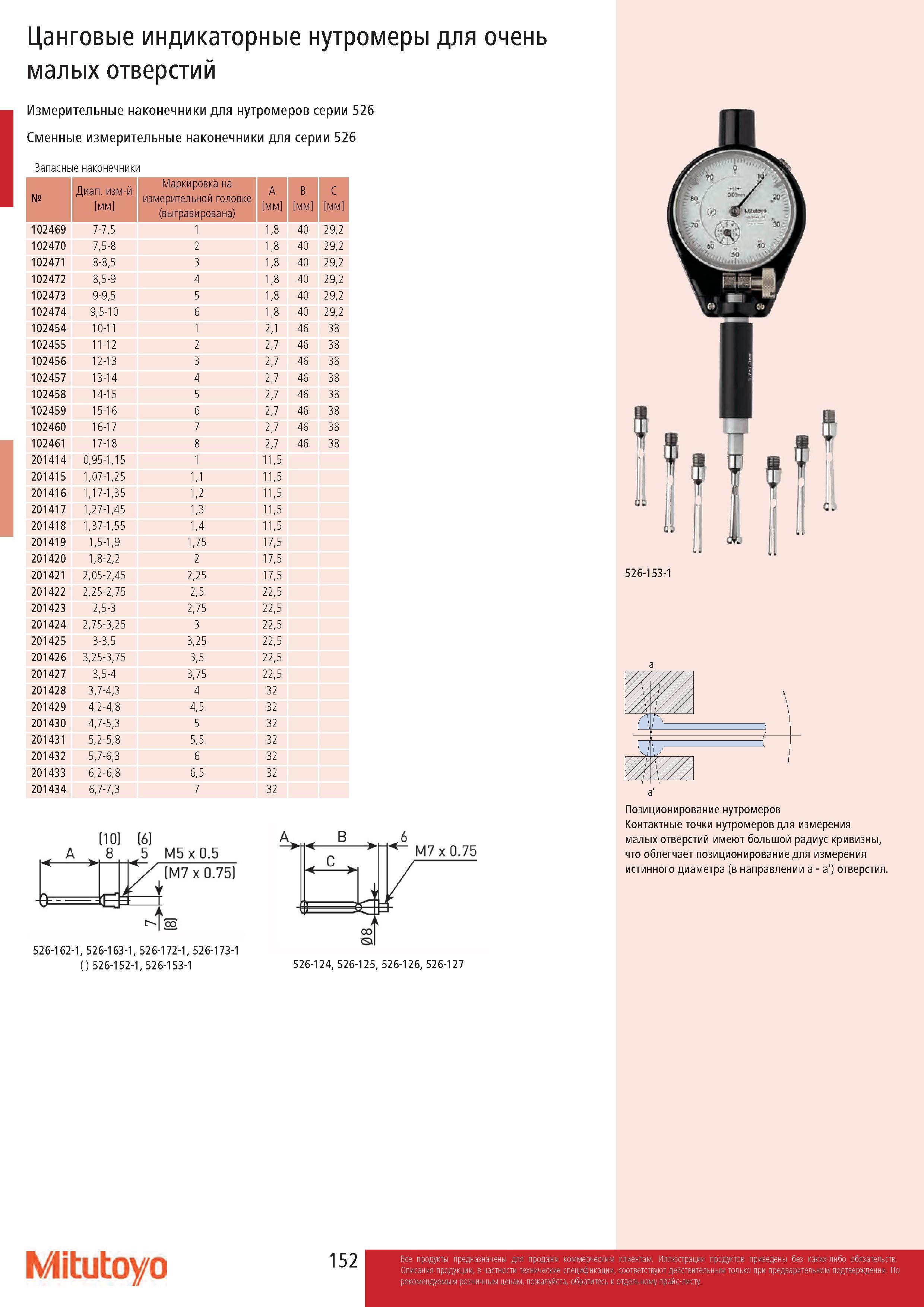

Цанговые индикаторные нутромеры для очень малых отверстий Измерительные наконечники для нутромеров серии 526 Сменные измерительные наконечники для серии 526 Запасные наконечники (10) 8 (6) 5 М5 х 0.5 -в= (М7 х 0.75) № Диапазон измерений мм Маркировка на измерительной головке (выгравирована) A мм B мм C мм 102469 7-7,5 1 1,8 40 29,2 102470 7,5-8 2 1,8 40 29,2 102471 8-8,5 3 1,8 40 29,2 102472 8,5-9 4 1,8 40 29,2 102473 9-9,5 5 1,8 40 29,2 102474 9,5-10 6 1,8 40 29,2 102454 10-11 1 2,1 46 38 102455 11-12 2 2,7 46 38 102456 12-13 3 2,7 46 38 102457 13-14 4 2,7 46 38 102458 14-15 5 2,7 46 38 102459 15-16 6 2,7 46 38 102460 16-17 7 2,7 46 38 102461 17-18 8 2,7 46 38 201414 0,95-1,15 1 11,5 201415 1,07-1,25 1,1 11,5 201416 1,17-1,35 1,2 11,5 201417 1,27-1,45 1,3 11,5 201418 1,37-1,55 1,4 11,5 201419 1,5-1,9 1,75 17,5 201420 1,8-2,2 2 17,5 201421 2,05-2,45 2,25 17,5 201422 2,25-2,75 2,5 22,5 201423 2,5-3 2,75 22,5 201424 2,75-3,25 3 22,5 201425 3-3,5 3,25 22,5 201426 3,25-3,75 3,5 22,5 201427 3,5-4 3,75 22,5 201428 3,7-4,3 4 32 201429 4,2-4,8 4,5 32 201430 4,7-5,3 5 32 201431 5,2-5,8 5,5 32 201432 5,7-6,3 6 32 201433 6,2-6,8 6,5 32 201434 6,7-7,3 7 32 Г I 00 526-162-1, 526-163-1, 526-172-1, 526-173-1 ( ) 526-152-1, 526-153-1 526-153-1 Позиционирование нутромеров Контактные точки нутромеров для измерения малых отверстий имеют большой радиус кривизны, что облегчает позиционирование для измерения истинного диаметра (в направлении a - a') отверстия. a Mitutoyo 152
