122 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.122

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 122 0122 Lab2u

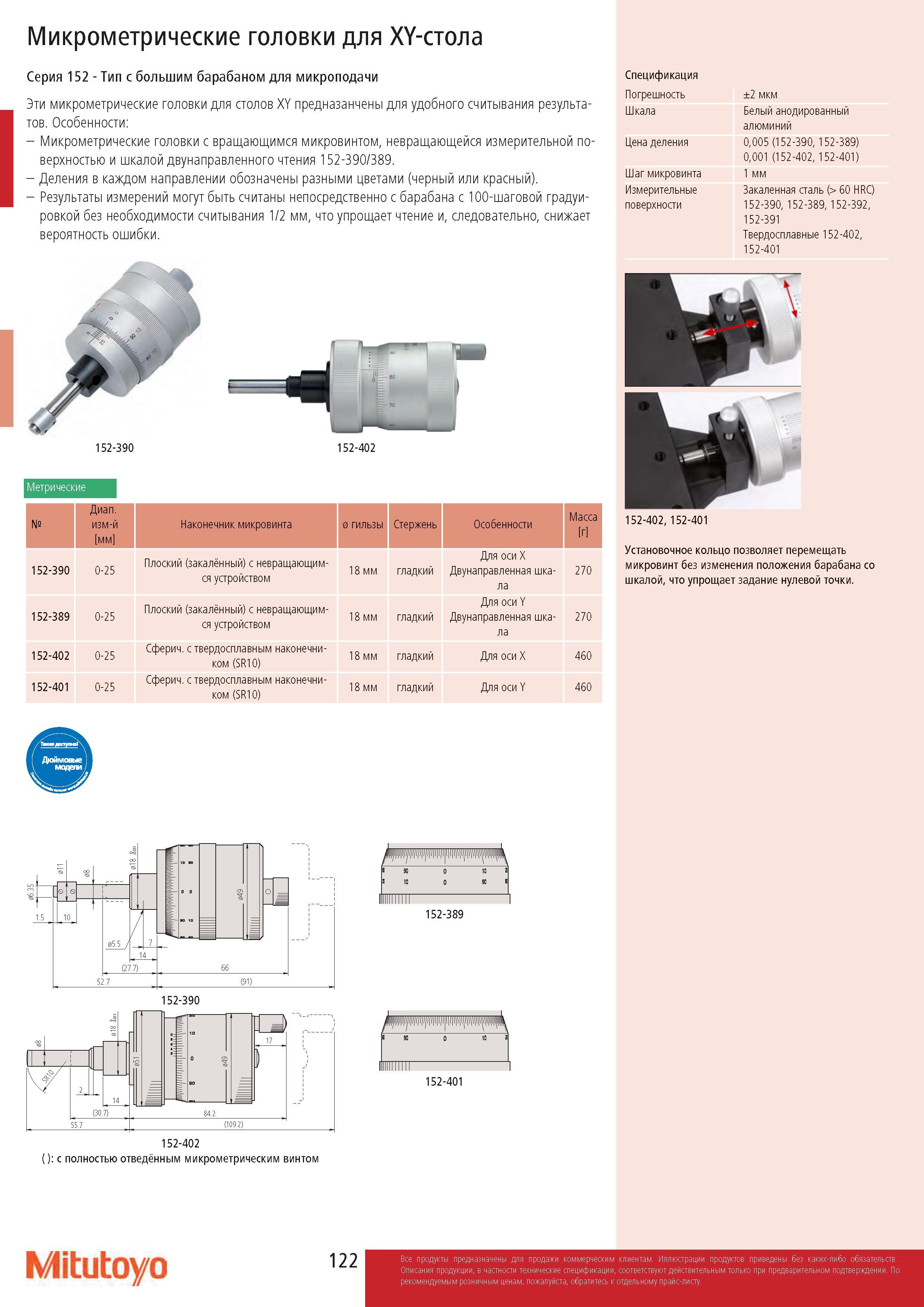

Микрометрические головки для XY-стола Серия 152 - Тип с большим барабаном для микроподачи Эти микрометрические головки для столов XY предназанчены для удобного считывания результатов. Особенности: - Микрометрические головки с вращающимся микровинтом, невращающейся измерительной поверхностью и шкалой двунаправленного чтения 152-390/389. - Деления в каждом направлении обозначены разными цветами (черный или красный). - Результаты измерений могут быть считаны непосредственно с барабана с 100-шаговой градуировкой без необходимости считывания 1/2 мм, что упрощает чтение и, следовательно, снижает вероятность ошибки. Спецификация Погрешность Шкала Цена деления Шаг микровинта Измерительные поверхности ±2 мкм Белый анодированный алюминий 0,005 (152-390, 152-389) 0,001 (152-402, 152-401) 1 мм Закаленная сталь (> 60 HRC) 152-390, 152-389, 1 52-392, 152-391 Твердосплавные 152-402, 152-401 152-390 152-402 Метрические № Диапазон измерений мм Наконечник микровинта Диаметр гильзы Стержень Особенности Масса г 152-390 0-25 Плоский (закалённый) с невращающимся устройством 18 мм гладкий Для оси X Двунаправленная шкала 270 152-389 0-25 Плоский (закалённый) с невращающимся устройством 18 мм гладкий Для оси Y Двунаправленная шкала 270 152-402 0-25 Сферич. с твердосплавным наконечником (SR10) 18 мм гладкий Для оси X 460 152-401 0-25 Сферич. с твердосплавным наконечником (SR10) 18 мм гладкий Для оси Y 460 152-402, 152-401 Установочное кольцо позволяет перемещать микровинт без изменения положения барабана со шкалой, что упрощает задание нулевой точки. ( ): с полностью отведённым микрометрическим винтом 90 О 10 о 152-389 Ьщщщщ IlfllllptpA 1 и 0 10 2 152-401 Mitutoyo
