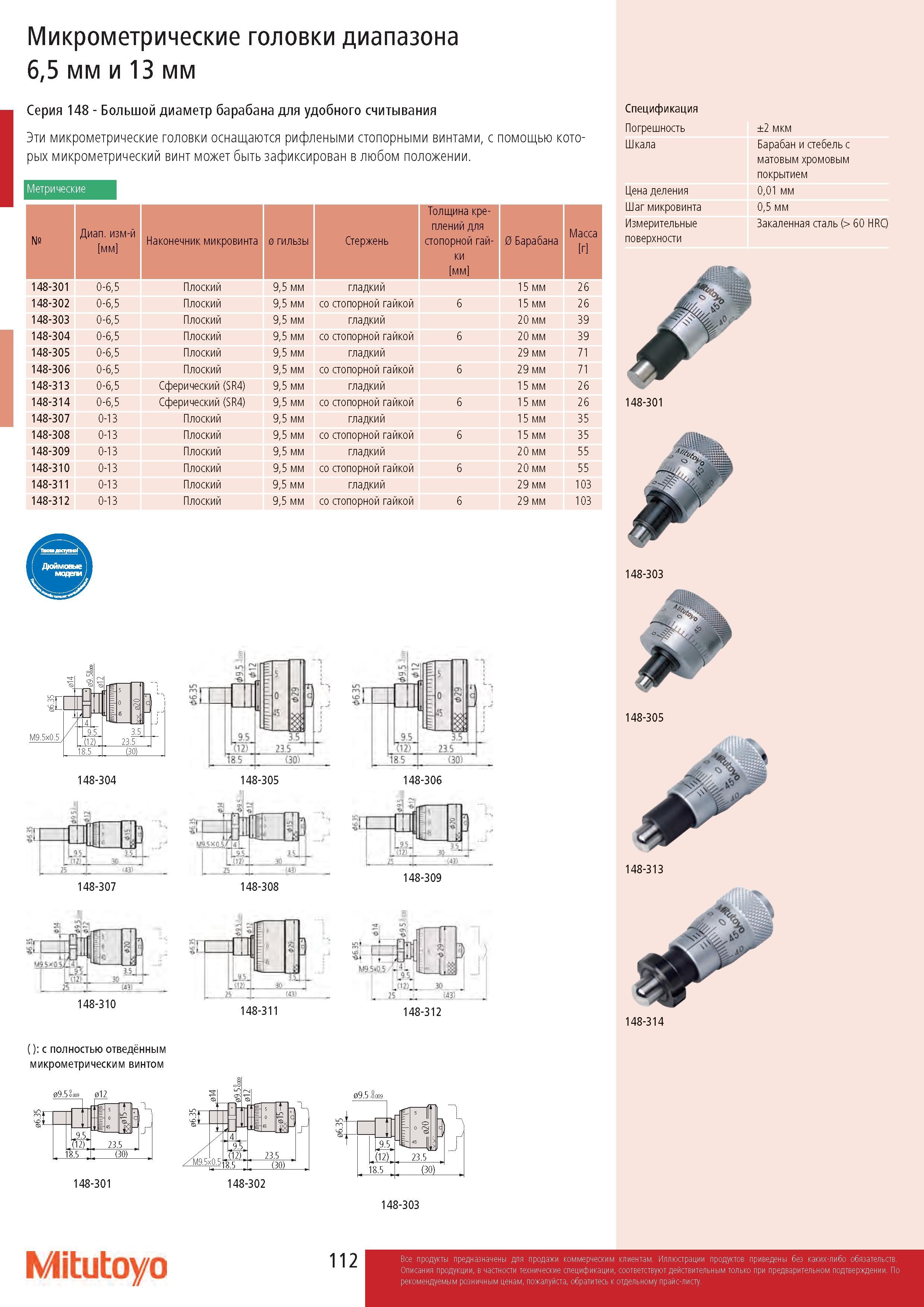

Микрометрические головки диапазона 6,5 мм и 13 мм Серия 148 - Большой диаметр барабана для удобного считывания Эти микрометрические головки оснащаются рифлеными стопорными винтами, с помощью которых микрометрический винт может быть зафиксирован в любом положении. № Диапазон измерений мм Наконечник микровинта Диаметр гильзы Стержень Толщина креплений для стопорной гайки мм 0 Барабана Масса г 148-301 0-6,5 Плоский 9,5 мм гладкий 15 мм 26 148-302 0-6,5 Плоский 9,5 мм со стопорной гайкой 6 15 мм 26 148-303 0-6,5 Плоский 9,5 мм гладкий 20 мм 39 148-304 0-6,5 Плоский 9,5 мм со стопорной гайкой 6 20 мм 39 148-305 0-6,5 Плоский 9,5 мм гладкий 29 мм 71 148-306 0-6,5 Плоский 9,5 мм со стопорной гайкой 6 29 мм 71 148-313 0-6,5 Сферический (SR4) 9,5 мм гладкий 15 мм 26 148-314 0-6,5 Сферический (SR4) 9,5 мм со стопорной гайкой 6 15 мм 26 148-307 0-13 Плоский 9,5 мм гладкий 15 мм 35 148-308 0-13 Плоский 9,5 мм со стопорной гайкой 6 15 мм 35 148-309 0-13 Плоский 9,5 мм гладкий 20 мм 55 148-310 0-13 Плоский 9,5 мм со стопорной гайкой 6 20 мм 55 148-311 0-13 Плоский 9,5 мм гладкий 29 мм 103 148-312 0-13 Плоский 9,5 мм со стопорной гайкой 6 29 мм 103 148-304 148-307 ил) Ш 9.5 (ТУГ 185 23.5 I) (30) 148-305 пшС U5- 148-308 И' И 95 тш 185 3,5 23.5 (30) 148-306 d 2 148-309 I 1 .. 148-310 П= 148-311 U95.0 5 -J-JK (ia ж . „ М3 148-312 ( ): с полностью отведённым микрометрическим винтом 9.5 18.5 J30L 148-301 09.5 irn Mitutoyo 112 09.5-0009 012 ±2 мкм Барабан и стебель с матовым хромовым покрытием 0,01 мм 0,5 мм Закаленная сталь (> 60 HRC) 148-303 148-314 Спецификация Погрешность Шкала Цена деления Шаг микровинта Измерительные поверхности
