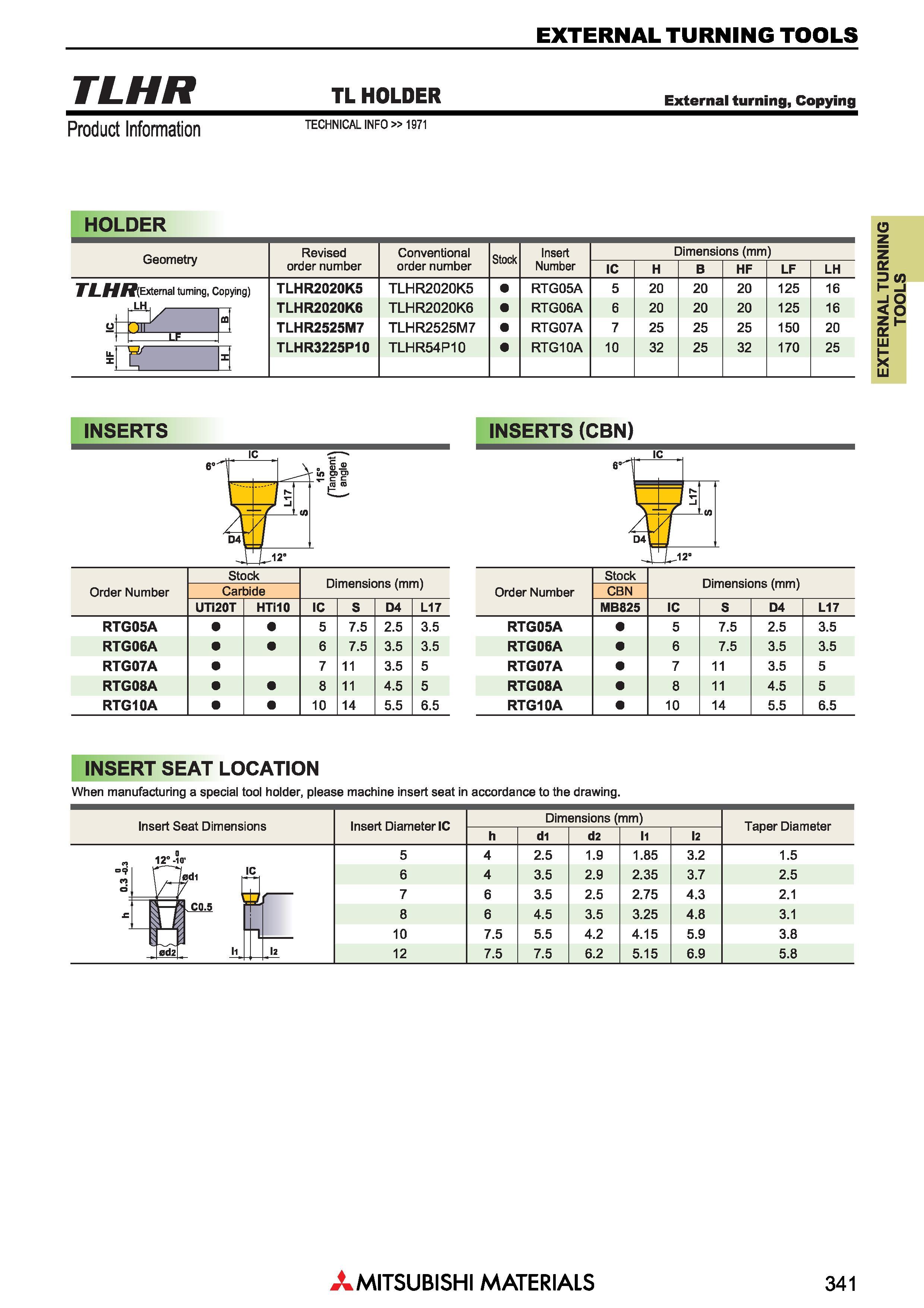

Токарные державки по металлу японской компании Mitsubishi Materials с призматическим хвостовиком EXTERNAL TURNING TOOLS _ TLHR TL HOLDER External turning, Copying Product Information Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 HOLDER Geometry Revised order number Conventional order number Stock Обозначение сменной режущей пластины Insert Number Размеры в мм Dimensions (mm) 1C B HF LF LH TLH f(External turning, Copying) zy nr LF 4 z TLHR2020K5 TLHR2020K6 TLHR2525M7 TLHR3225P10 TLHR2020K5 TLHR2020K6 TLHR2525M7 TLHR54P10 RTG05A RTG06A RTG07A RTG10A 5 6 7 10 20 20 25 32 20 20 25 25 20 20 25 32 125 125 150 170 16 16 20 25 INSERTS INSERTS (CBN) Обозначение Order Number Stock Размеры в мм Dimensions (mm) Carbide UTi20T HTilO IC S D4 L17 RTG05A 5 7.5 2.5 3.5 RTG06A 6 7.5 3.5 3.5 RTG07A 7 11 3.5 5 RTG08A 8 11 4.5 5 RTG10A 10 14 5.5 6.5 Обозначение Order Number Stock Размеры в мм Dimensions (mm) CBN MB825 IC S D4 L17 RTG05A 5 7.5 2.5 3.5 RTG06A 6 7.5 3.5 3.5 RTG07A 7 11 3.5 5 RTG08A 8 11 4.5 5 RTG10A 10 14 5.5 6.5 INSERT SEAT LOCATION When manufacturing a special tool holder, please machine insert seat in accordance to the drawing. Insert Seat Dimensions ic Insert Diameter IC 5 6 7 8 10 12 4 4 6 6 7.5 7.5 Размеры в мм Dimensions (mm) di 2.5 3.5 3.5 4.5 5.5 7.5 d2 1.9 2.9 2.5 3.5 4.2 6.2 M 1.85 2.35 2.75 3.25 4.15 5.15 12 3.2 3.7 4.3 4.8 5.9 6.9 Taper Diameter 1.5 2.5 2.1 3.1 3.8 5.8 Mitsubishi Materials 341 EXTERNAL TURNING TOOLS
