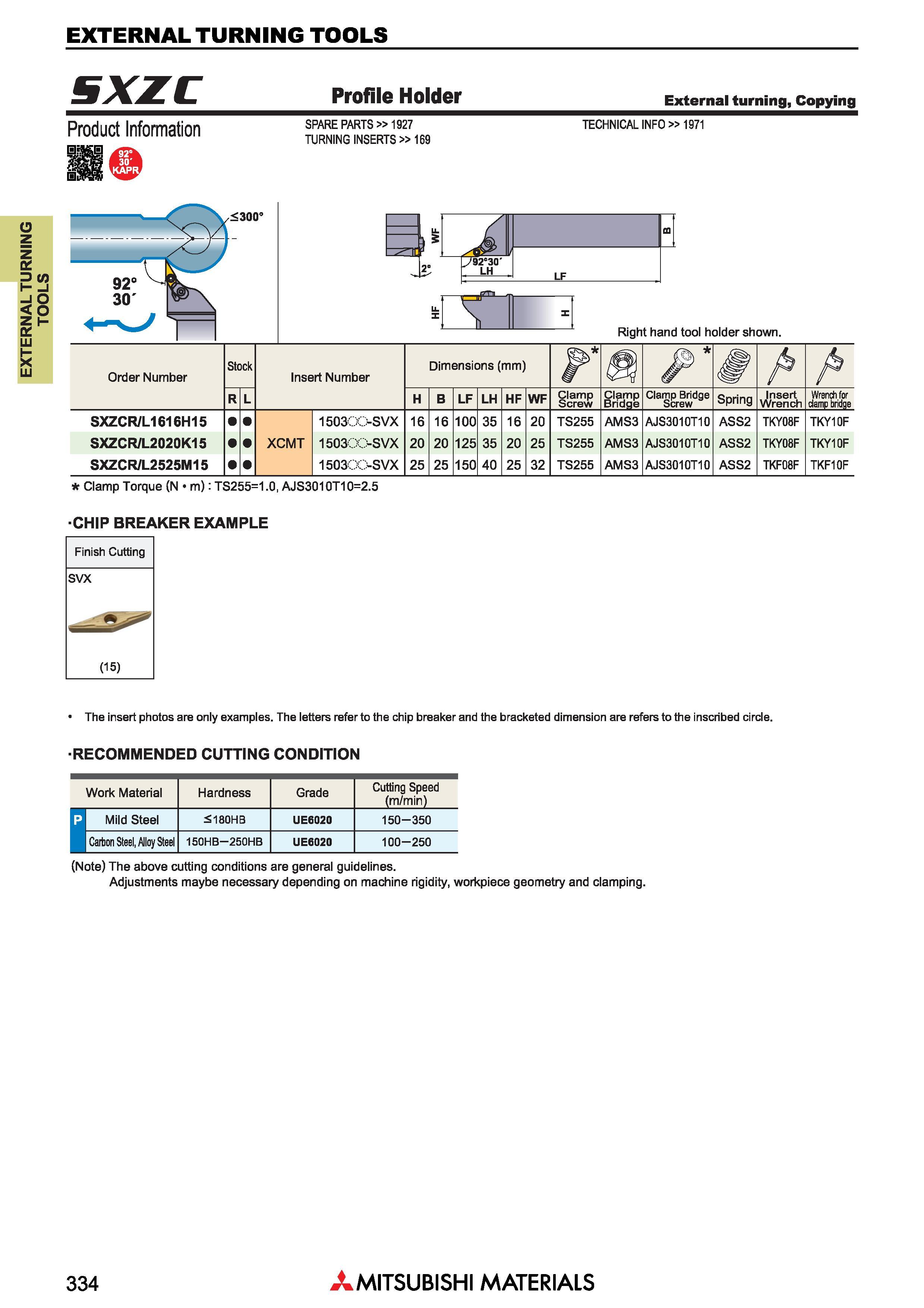

Токарные державки по металлу японской компании Mitsubishi Materials с призматическим хвостовиком EXTERNAL TURNING TOOLS _ SXZC Profile Holder External turning, Copying Product Information 0f3&0 m 03 Запасные части для металлорежущего инструмента SPARE PARTS 1927 TURNING INSERTS 169 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 <300° J92°3a' LH LF Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Обозначение Order Number Stock Обозначение сменной режущей пластины Insert Number Размеры в мм Dimensions (mm) H P R L H B LF LH HF WF Clamp Screw Clamp Bridge Clamp Bridge Screw Spring Insert Wrench Wrench for damp bridge SXZCR/L1616H15 1503. .-SVX 16 16 100 35 16 20 TS255 AMS3 AJS3010T10 ASS2 TKY08F TKY10F SXZCR/L2020K15 XCMT 1503. :>svx 20 20 125 35 20 25 TS255 AMS3 AJS3010T10 ASS2 TKY08F TKY10F SXZCR/L2525M15 1503C. ;>svx 25 25 150 40 25 32 TS255 AMS3 AJS3010T10 ASS2 TKF08F TKF10F Clamp Torque (N m): TS255=1.0, AJS3010T10=2.5 CHIP BREAKER EXAMPLE The Insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. RECOMMENDED CUTTING CONDITION Обрабатываемые материалы Work Material Hardness Grade Скорость резания (м/мин) Cutting Speed (m/min) Mild Steel 180HB UE6020 150-350 Carbon Steel, Alloy Steel 150HB 250HB UE6020 100-250 (Note) The above cutting conditions are general guidelines. Adjustments maybe necessary depending on machine rigidity, workpiece geometry and clamping. 334 Mitsubishi Materials
