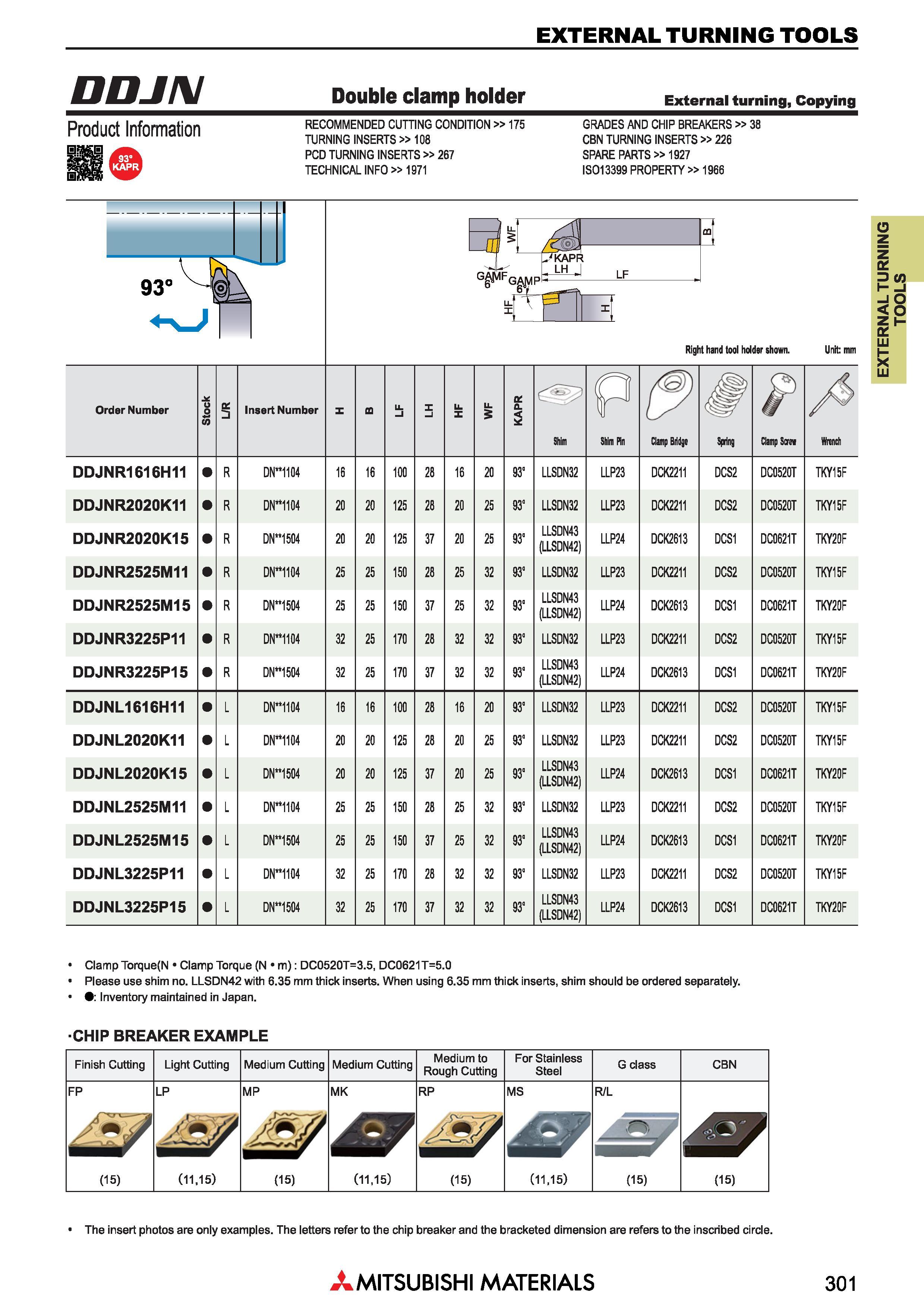

Токарные державки по металлу японской компании Mitsubishi Materials с призматическим хвостовиком EXTERNAL TURNING TOOLS _ DDJIM Double clamp holder External turning, Copying Prnriurt Information recommended cutting condition 175 grades and chip breakers 38 TURNING INSERTS 108 CBN TURNING INSERTS 226 PCD TURNING INSERTS 267 Запасные части для металлорежущего инструмента SPARE PARTS 1927 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ISO 13399 PROPERTY 1966 Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Stock Bt Обозначение сменной режущей пластины Insert Number X a U. -1 z i u. X 1J. 3 KAPR Shim fP Shim Pin l<&) Cluip Bridge Spring Clamp Screw / Wrench DDJNR1616H11 R DN 1104 16 16 100 28 16 20 93" LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNR2020K11 R DN 1104 20 20 125 28 20 25 93" LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNR2020K15 R DN 1504 20 20 125 37 20 25 93" LLSDN43 (LLSDN42) LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNR2525M11 R DN 1104 25 25 150 28 25 32 93" LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNR2525M15 R DN 1504 25 25 150 37 25 32 93" LLSDN43 (LLSDN42) LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNR3225P11 R DN 1104 32 25 170 28 32 32 93" LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNR3225P15 R DN 1504 32 25 170 37 32 32 93" LLSDN43 (LLSDN42) LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNL1616H11 L DN 1104 16 16 100 28 16 20 93" LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNL2020K11 L DN 1104 20 20 125 28 20 25 93" LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNL2020K15 L DN 1504 20 20 125 37 20 25 93" LLSDN43 (LLSDN42) LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNL2525M11 L DN 1104 25 25 150 28 25 32 93" LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNL2525M15 L DN 1504 25 25 150 37 25 32 93" LLSDN43 (LLSDN42) LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNL3225P11 L DN 1104 32 25 170 28 32 32 93" LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNL3225P15 L DN 1504 32 25 170 37 32 32 93" LLSDN43 (LLSDN42) LLP24 DCK2613 DCS1 DC0621T TKY20F Clamp Torque(N Clamp Torque (N m): DC0520T=3.5, DC0621T=5.0 1 Please use shim no. LLSDN42 with 6.35 mm thick inserts. When using 6.35 mm thick inserts, shim should be ordered separately. Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Medium Cutting Medium Cutting Medium to Rough Cutting For Stainless Steel G class CBN FP LP MP MK RP MS R/L (15) (11,15) (15) (11,15) (15) (11,15) (15) (15) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. Mitsubishi Materials 301 EXTERNAL TURNING TOOLS
