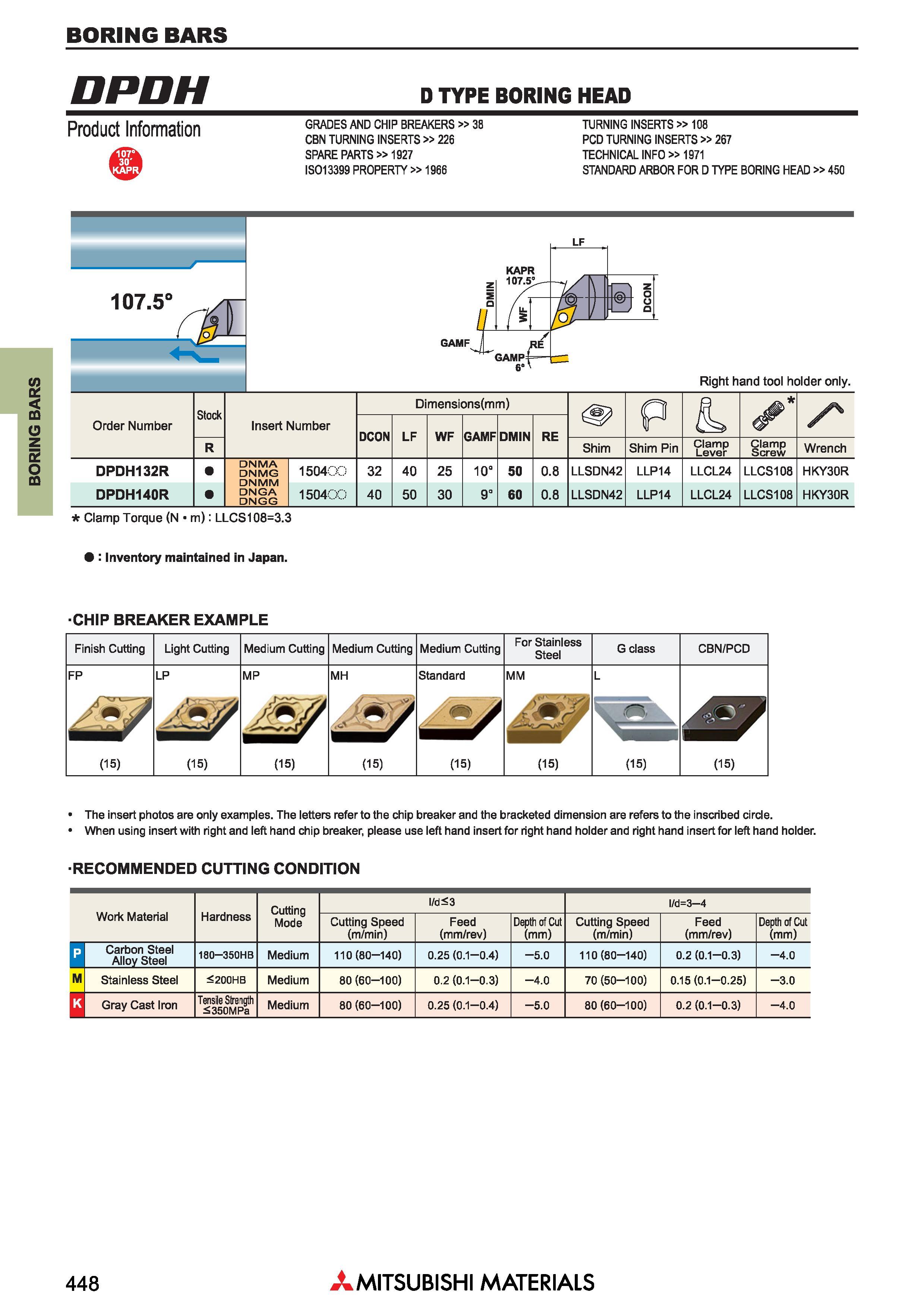

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ DPDH D TYPE BORING HEAD Prnriurt Information grades and chip breakers 38 turning inserts 108 CBN TURNING INSERTS 226 PCD TURNING INSERTS 267 Запасные части для металлорежущего инструмента SPARE PARTS 1927 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ISO 13399 PROPERTY 1966 STANDARD ARBOR FOR D TYPE BORING HEAD 450 LF Right hand tool holder only. Обозначение Order Number Stock Обозначение сменной режущей пластины Insert Number Dimensions(mm) P 1 Z' DCON LF WF GAMF DMIN RE R Shim Shim Pin Clamp Lever Clamp Screw Wrench DPDH132R DNMA DNMG DNMM DNGA DNGG 150400 32 40 25 10° 50 0.8 LLSDN42 LLP14 LLCL24 LLCS108 HKY30R DPDH140R 150400 40 50 30 9° 60 0.8 LLSDN42 LLP14 LLCL24 LLCS108 HKY30R Clamp Torque (N m): LLCS 108=3.3 Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Medium Cutting Medium Cutting Medium Cutting For Stainless Steel G class CBN/PCD FP LP MP MH Standard MM L / J x 'A , m/ (15) (15) v (15) (15) (15) (15) (15) (15) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. RECOMMENDED CUTTING CONDITION Обрабатываемые материалы Work Material Hardness Cutting Mode l/d<3 l/d=3 4 Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) B Carbon Steel Alloy Steel 180 350HB Medium 110(80-140) 0.25 (0.1 0.4) -5.0 110(80-140) 0.2 (0.1 0.3) -4.0 M Stainless Steel <200HB Medium 80 (60-100) 0.2 (0.1 0.3) -4.0 70 (50-100) 0.15 (0.1-0.25) -3.0 B Gray Cast Iron Tensile Strength 350MPa Medium 80 (60-100) 0.25 (0.1 0.4) -5.0 80 (60-100) 0.2 (0.1 0.3) -4.0 448 Mitsubishi Materials
