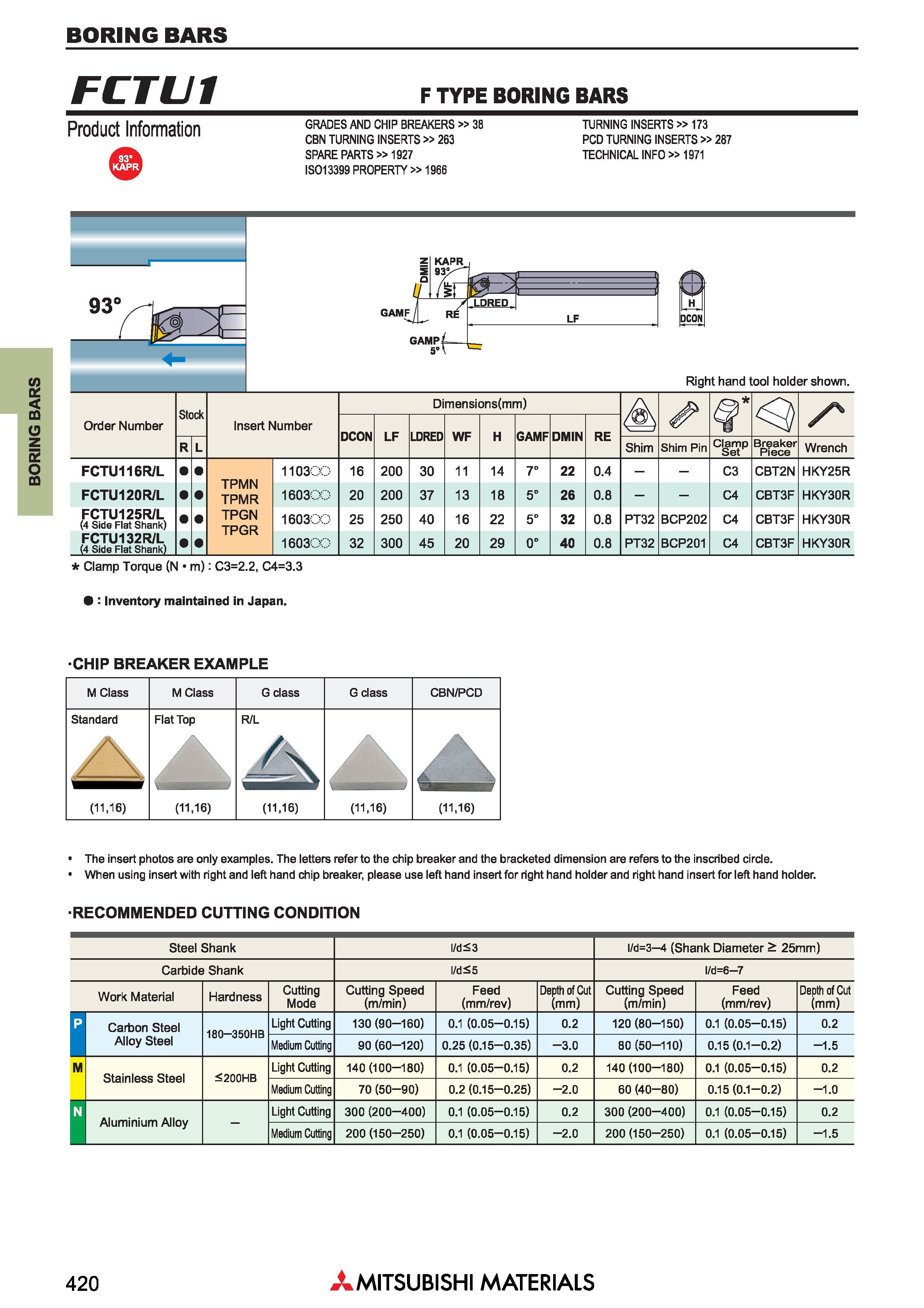

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ FCTU1 F TYPE Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ Prnriurt Infnrmatinn grades and chip breakers 38 turning inserts 173 IIIIUIIIiailUM CBN TURNING INSERTS 263 PCD TURNING INSERTS 287 Запасные части для металлорежущего инструмента SPARE PARTS 1927 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ISO 13399 PROPERTY 1966 Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Обозначение Order Number Stock Обозначение сменной режущей пластины Insert Number Dimensions(mm) /%\ DCON LF LDRED WF H GAMF DMIN RE R L Shim Shim Pin Clamp Set Breaker Piece Wrench FCTU116R/L TPMN TPMR 1103:.:; 16 200 30 11 14 7° 22 0.4 - - C3 CBT2N HKY25R FCTU120R/L 160300 20 200 37 13 18 5° 26 0.8 - - C4 CBT3F HKY30R FCTU125R/L (4 Side Flat Shank) TPGN TPGR 160300 25 250 40 16 22 5° 32 0.8 PT32 BCP202 C4 CBT3F HKY30R FCTU132R/L (4 Side Flat Shank) 160300 32 300 45 20 29 0° 40 0.8 PT32 BCP201 C4 CBT3F HKY30R Clamp Torque (N m): C3=2.2, C4=3.3 Inventory maintained in Japan. CHIP BREAKER EXAMPLE M Class M Class G class (11,16) CBN/PCD (11,16) Standard (11,16) G class (11,16) Flat Top (11,16) The Insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using Insert with right and left hand chip breaker, please use left hand Insert for right hand holder and right hand insert for left hand holder. RECOMMENDED CUTTING CONDITION Steel Shank i/d<3 l/d=3 4 (Shank Diameter 25mm) Carbide Shank i/d 3 5 l/d=6 7 Обрабатываемые материалы Work Material Hardness Cutting Mode Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) g Carbon Steel 180 350HB Light Cutting 130 (90-160) 0.1 (0.05-0.15) 0.2 120(80-150) 0.1 (0.05-0.15) 0.2 Alloy Steel Medium Cutting 90 (60-120) 0.25 (0.15-0.35) -3.0 80 (50-110) 0.15(0.1-0.2) -1.5 M Stainless Steel <200HB Light Cutting 140 (100-180) 0.1 (0.05-0.15) 0.2 140 (100-180) 0.1 (0.05-0.15) 0.2 Medium Cutting 70 (50-90) 0.2 (0.15-0.25) -2.0 60 (40-80) 0.15(0.1-0.2) -1.0 D Aluminium Alloy Light Cutting 300 (200-400) 0.1 (0.05-0.15) 0.2 300 (200-400) 0.1 (0.05-0.15) 0.2 Medium Cutting 200 (150-250) 0.1 (0.05-0.15) -2.0 200 (150-250) 0.1 (0.05-0.15) -1.5 420 Mitsubishi Materials
