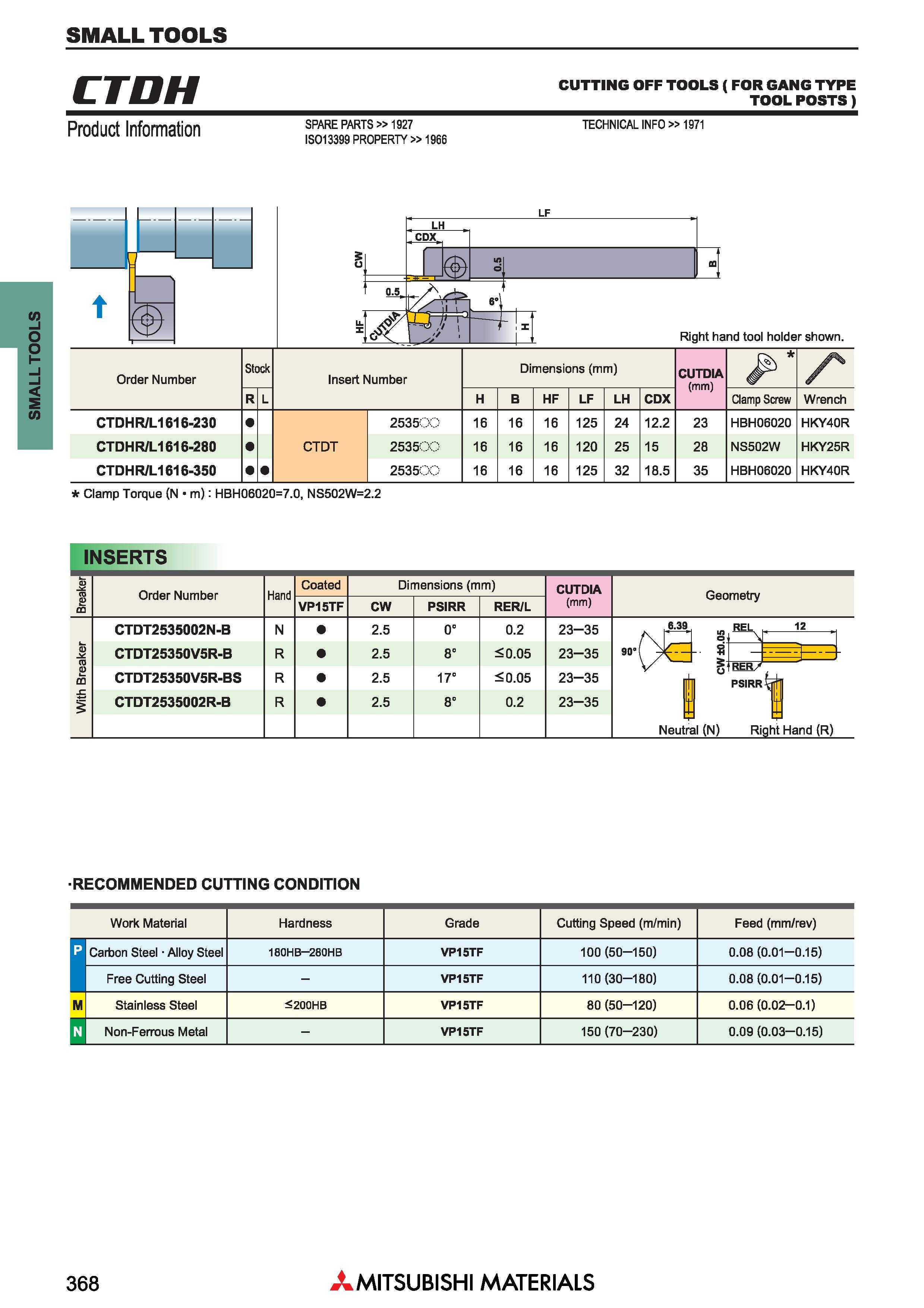

Малоразмерный токарный инструмент Mitsubishi по металлу SMALL TOOLS _ CTDH CUTTING OFF TOOLS ( FOR GANG TYPE TOOL POSTS) Product Information Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 LF LH , CDX II) o m 0.5, 61 1 ht hand tool holder shown. (UfV ... s's 1 i i 1 Ric Обозначение Order Number Stock Обозначение сменной режущей пластины Insert Number Размеры в мм Dimensions (mm) CUTDIA (mm) R L H B HF LF LH CDX Clamp Screw Wrench CTDHR/L1616-230 253500 16 16 16 125 24 12.2 23 HBH06020 HKY40R CTDHR/L1616-280 CTDT 253500 16 16 16 120 25 15 28 NS502W HKY25R CTDHR/L1616-350 2535.:. 16 16 16 125 32 18.5 35 HBH06020 HKY40R Clamp Torque (N m): HBH06020=7.0, NS502W=2.2 INSERTS CD (0 2 00 Обозначение Order Number Hand Coated Размеры в мм Dimensions (mm) CUTDIA (mm) Geometry VP15TF CW PSIRR RER/L k (D <0 GO CTDT2535002N-B N 2.5 0' 0.2 23-35 CTDT25350V5R-B R 2.5 8' <0.05 23-35 " -rer/ CTDT25350V5R-BS R 2.5 17' <0.05 23-35 V gfBER/ H PSIRR % CTDT2535002R-B R 2.5 8' 0.2 23-35 I 1 Neutr al (N) Right Hand (R) RECOMMENDED CUTTING CONDITION Обрабатываемые материалы Work Material Hardness Grade Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Carbon Steel Alloy Steel 180HB 280HB VP15TF 100 (50-150) 0.08 (0.01-0.15) Free Cutting Steel - VP15TF 110 (30-180) 0.08 (0.01-0.15) M Stainless Steel <200HB VP15TF 80 (50-120) 0.06 (0.02-0.1) D Non-Ferrous Metal - VP15TF 150 (70-230) 0.09 (0.03-0.15) 368 Mitsubishi Materials
