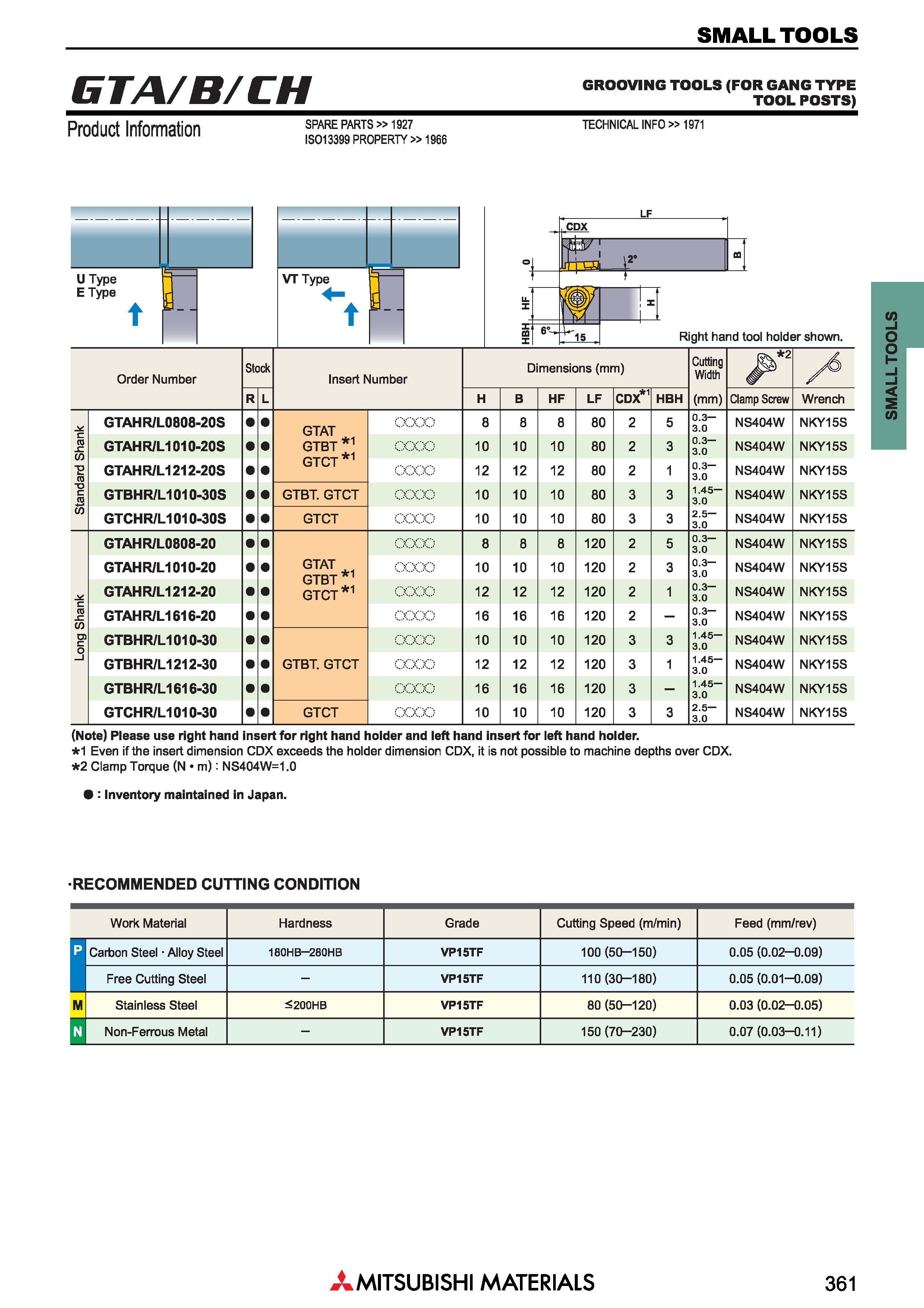

Малоразмерный токарный инструмент Mitsubishi по металлу SMALL TOOLS _ ETA/B/CH GROOVING TOOLS (FOR GANG TYPE TOOL POSTS) Product Information Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 U Type E Type VT Type -t 2 Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Обозначение Order Number Stock Обозначение сменной режущей пластины Insert Number Размеры в мм Dimensions (mm) Cutting Width z6 R L H B HF LF CDX 1 HBH (mm) Clamp Screw Wrench GTAH R/LO808-20S GTAT coco 8 8 8 80 2 5 0.3- 3.0 NS404W NKY15S ro GTAHR/L1010-20S GTBT 1 JU "i rooo 10 10 10 80 2 3 0.3- NS404W NKY15S CO 2 m 3.0 GTAHR/L1212-20S GTCT COOO 12 12 12 80 2 1 0.3- 3.0 NS404W NKY15S T3 c .s GTBHR/L1010-30S GTBT. GTCT COOO 10 10 10 80 3 3 1.45 3.0 NS404W NKY15S co GTCHR/L1010-30S GTCT COCO 10 10 10 80 3 3 2.5- 3.0 NS404W NKY15S GTAH R/L0808-20 COOO 8 8 8 120 2 5 0.3- 3.0 NS404W NKY15S GTAH R/L1010-20 GTAT GTBT 1 GTCT 1 COOO 10 10 10 120 2 3 0.3- 3.0 NS404W NKY15S GTAH R/L1212-20 cooo 12 12 12 120 2 1 0.3- 3.0 NS404W NKY15S co C co U) c GTAH R/L1616-20 cooo 16 16 16 120 2 - 0.3- 3.0 NS404W NKY15S GTBHR/L1010-30 cooo 10 10 10 120 3 3 1.45- 3.0 NS404W NKY15S I GTBHR/L1212-30 GTBT. GTCT cooo 12 12 12 120 3 1 1.45 3.0 NS404W NKY15S GTBHR/L1616-30 cooo 16 16 16 120 3 - 1.45 3.0 NS404W NKY15S GTCHR/L1010-30 GTCT cooo 10 10 10 120 3 3 2.5- 3.0 NS404W NKY15S (Note) Please use right hand insert for right hand holder and left hand insert for left hand holder. 1 Even if the insert dimension CDX exceeds the holder dimension CDX, it is not possible to machine depths over CDX. 2 Clamp Torque (N m): NS404W=1.0 Inventory maintained in Japan. RECOMMENDED CUTTING CONDITION Обрабатываемые материалы Work Material Hardness Grade Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Carbon Steel Alloy Steel 180HB 280HB VP15TF 100 (50-150) 0.05 (0.02-0.09) Free Cutting Steel - VP15TF 110(30-180) 0.05 (0.01-0.09) M Stainless Steel <200HB VP15TF 80 (50-120) 0.03 (0.02-0.05) D Non-Ferrous Metal - VP15TF 150 (70-230) 0.07(0.03-0.11) Mitsubishi Materials 361 SMALL TOOLS
