Фрезы Mitsubishi со сменными режущими пластинами INDEXABLE MILLING

Фрезы Mitsubishi со сменными режущими пластинами INDEXABLE MILLING

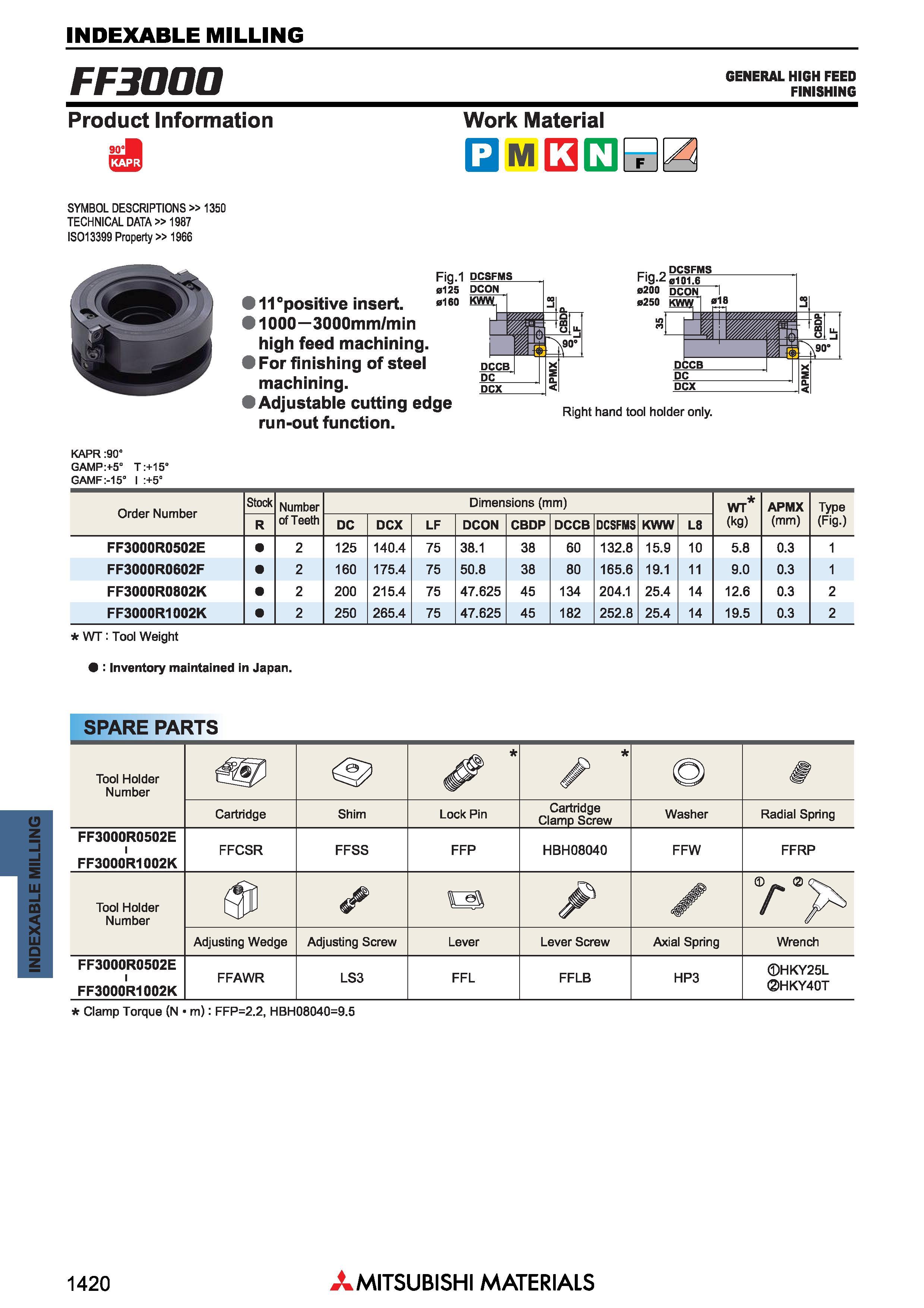

Фрезы Mitsubishi со сменными режущими пластинами INDEXABLE MILLING _ FF3000 GENERAL HIGH FEED FINISHING Product Information 901 Обрабатываемые материалы Work Material QmQOQI SYMBOL DESCRIPTIONS 1350 TECHNICAL DATA 1987 ISO 13399 Property 1966 Fig. 0125 11 “positive insert. 0160 1000 3000mm/min high feed machining. For finishing of steel machining. Adjustable cutting edge run-out function. KAPR :90° GAMPn-5” T :+15° GAMF:-15° I :+5° Обозначение Order Number Stock Количество режущих зубьев Number of Teeth Размеры в мм Dimensions (mm) WT (kg) APMX (mm) Type (Fig.) R DC DCX LF DCON CBDP DCCB DCSFMS KWW L8 FF3000R0502E 2 125 140.4 75 38.1 38 60 132.8 15.9 10 5.8 0.3 1 FF3000R0602F 2 160 175.4 75 50.8 38 80 165.6 19.1 11 9.0 0.3 1 FF3000R0802K 2 200 215.4 75 47.625 45 134 204.1 25.4 14 12.6 0.3 2 FF3000R1002K 2 250 265.4 75 47.625 45 182 252.8 25.4 14 19.5 0.3 2 WT: Tool Weight Inventory maintained in Japan. Запасные части для металлорежущего инструмента SPARE PARTS Tool Holder Number Cartridge Shim Lock Pin Cartridge Clamp Screw Washer Radial Spring FF3000R0502E i FF3000R1002K FFCSR FFSS FFP HBH08040 FFW FFRP Tool Holder Number 4 ra ✓ y> Adjusting Wedge Adjusting Screw Lever Lever Screw Axial Spring Wrench FF3000R0502E i FF3000R1002K FFAWR LS3 FFL FFLB HP3 HKY25L HKY40T Clamp Torque (N m): FFP=2.2, HBH08040=9.5 tool holder only. 1420 Mitsubishi Materials
