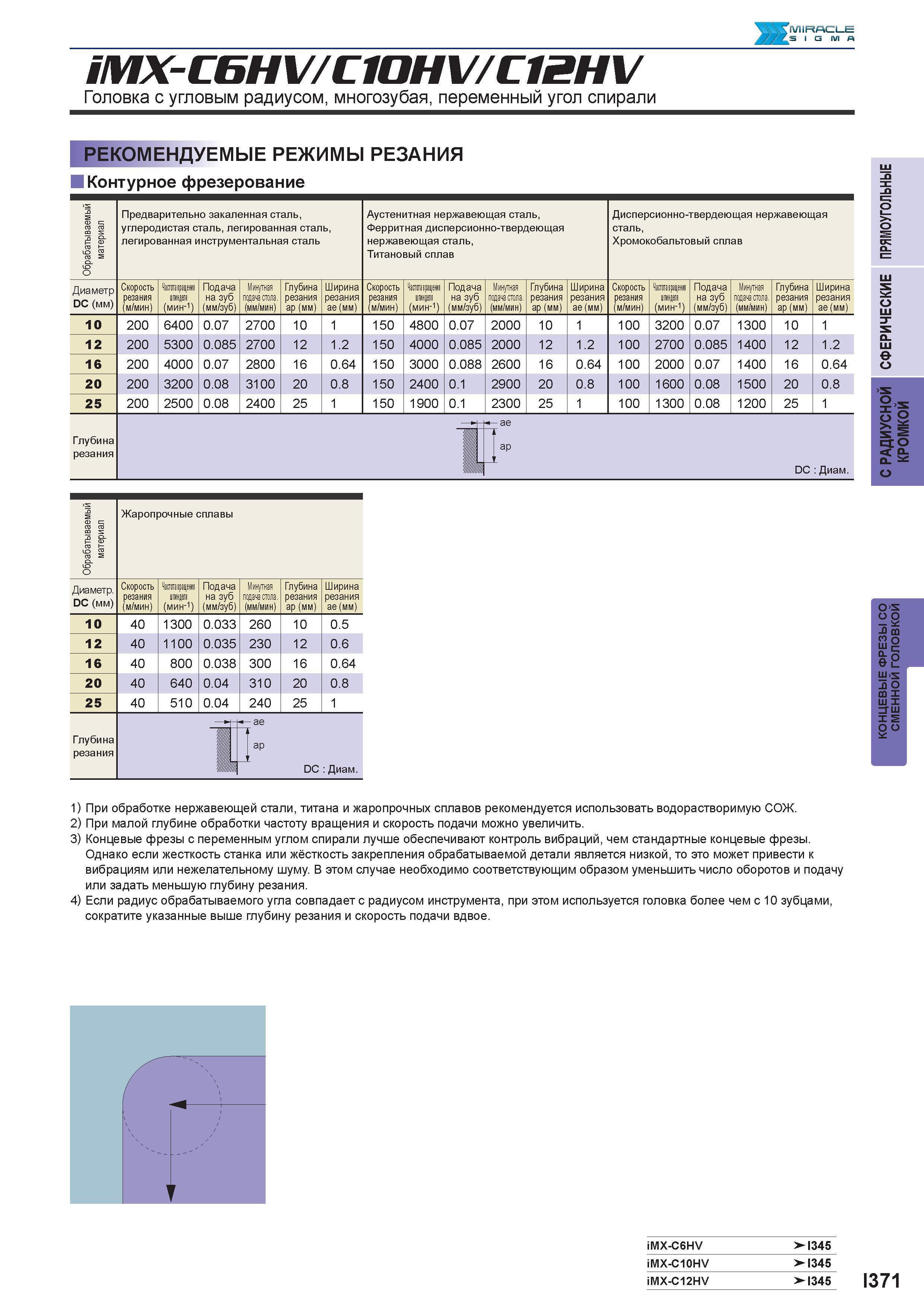

X MIRACLE iMX-C6HV/C10HV/C12HV Головка с угловым радиусом, многозубая, переменный угол спирали Рекомендуемые режимы резания Контурное фрезерование Обрабатываемый материал Предварительно закаленная сталь, углеродистая сталь, легированная сталь, легированная инструментальная сталь Аустенитная нержавеющая сталь, Ферритная дисперсионно-твердеющая нержавеющая сталь, Титановый сплав Дисперсионно-твердеющая нержавеющая сталь, Хромокобальтовый сплав Диаметр DC (мм) Скорость резания (м/мин) Чяиирця 1111(11 (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) Ширина резания ae (мм) Скорость резания (м/мин) Чяшрцяи паря (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) Ширина резания ae (мм) Скорость резания (м/мин) Чяшрцяи паря (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) Ширина резания ae (мм) 10 200 6400 0.07 2700 10 1 150 4800 0.07 2000 10 1 100 3200 0.07 1300 10 1 12 200 5300 0.085 2700 12 1.2 150 4000 0.085 2000 12 1.2 100 2700 0.085 1400 12 1.2 16 200 4000 0.07 2800 16 0.64 150 3000 0.088 2600 16 0.64 100 2000 0.07 1400 16 0.64 20 200 3200 0.08 3100 20 0.8 150 2400 0.1 2900 20 0.8 100 1600 0.08 1500 20 0.8 25 200 2500 0.08 2400 25 1 150 1900 0.1 2300 25 1 100 1300 0.08 1200 25 1 е о р Глубина резания fae - DC Диаметр 40 О Жаропрочные сплавы Диаметр. DC (мм) Скорость резания (м/мин) Чяшрцяи паря (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) Ширина резания ae (мм) 10 40 1300 0.033 260 10 0.5 12 40 1100 0.035 230 12 0.6 16 40 800 0.038 300 16 0.64 20 40 640 0.04 310 20 0.8 25 40 510 0.04 240 25 1 Глубина резания 1 ae 1 ap DC Диаметр O-S 2 £2° 2 rn.s 2 О m х X З'Ш х 1) При обработке нержавеющей стали, титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой, то это может привести к вибрациям или нежелательному шуму. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) Если радиус обрабатываемого угла совпадает с радиусом инструмента, при этом используется головка более чем с 10 зубцами, сократите указанные выше глубину резания и скорость подачи вдвое. iMX-C6HV >-1345 iMX-C10HV >4345 iMX-C12HV >1345 I371
