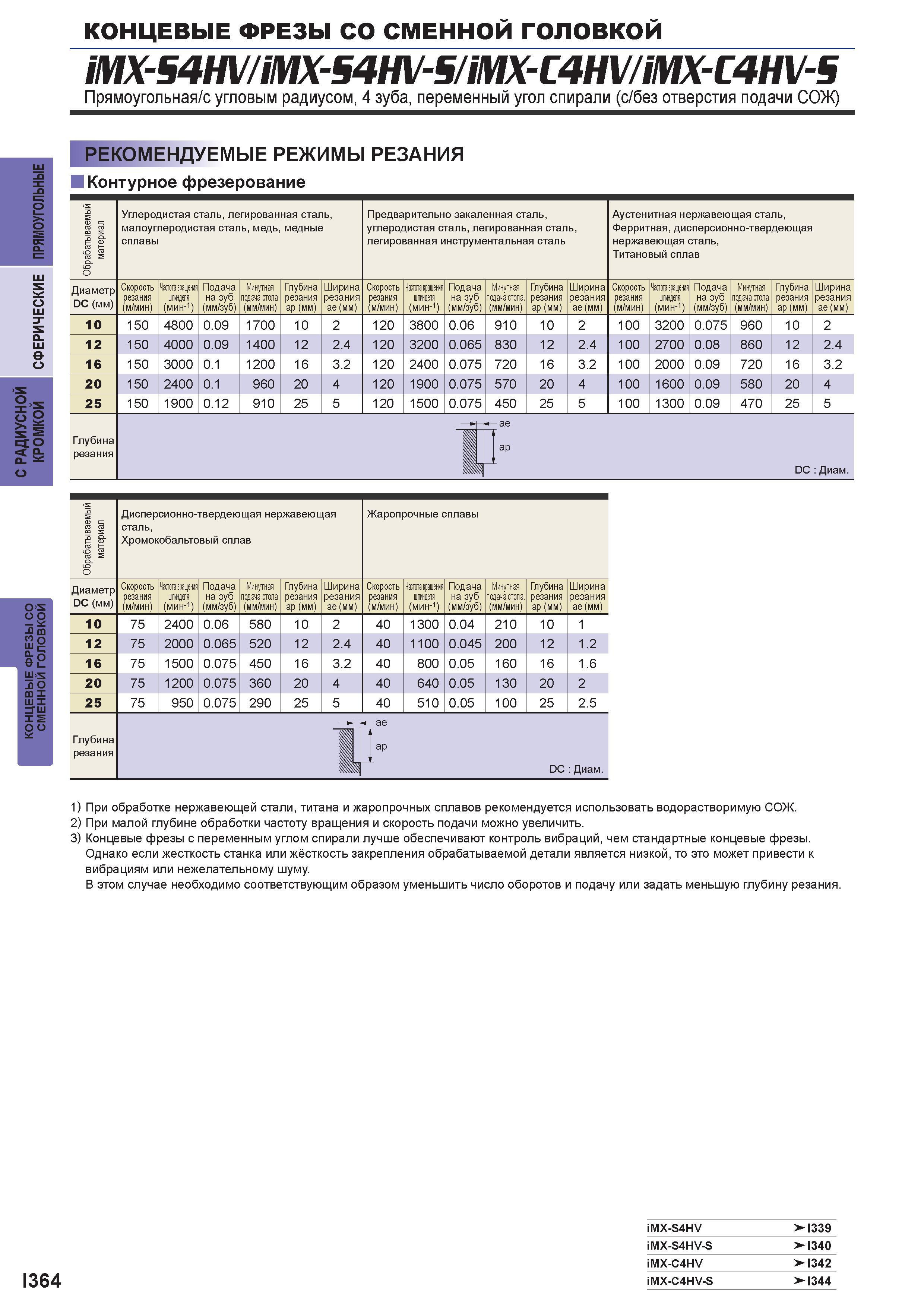

Концевые фрезы со сменной головкой iMX-S4HV/iMX-S4HV-S/iMX-C4HV/iMX-C4HV-S Прямоугольная/с угловым радиусом, 4 зуба, переменный угол спирали (с/без отверстия подачи СОЖ) Рекомендуемые режимы резания Контурное фрезерование е о £ i 40 о Углеродистая сталь, легированная сталь, малоуглеродистая сталь, медь, медные сплавы Предварительно закаленная сталь, углеродистая сталь, легированная сталь, легированная инструментальная сталь Аустенитная нержавеющая сталь, Ферритная, дисперсионно-твердеющая нержавеющая сталь, Титановый сплав Диаметр DC (мм) Скорость резания (м/мин) Частошращения Подача Минутная Глубина Ширина шпинделя на зуб подача стола. резания резания (мин-1) (мм/зуб) (мм/мин) ap (мм) ае(мм) Скорость Частота вращения резания шпинделя (м/мин) (мин-1) Подача на зуб (мм/зуб) Минутная подача стола, (мм/мин) Глубина резания ap (мм) Ширина резания ae (мм) Скорость резания (м/мин) Частота вращения Подача Минутная Глубина Ширина шпинделя на зуб подача стола, резания резания (мин-1) (мм/зуб) (мм/мин) ар(мм) ае(мм) 10 12 16 20 25 150 150 150 150 150 4800 0.09 1700 10 2 4000 0.09 1400 12 2.4 3000 0.1 1200 16 3.2 2400 0.1 960 20 4 1900 0.12 910 25 5 120 3800 120 3200 120 2400 120 1900 120 1500 0.06 0.065 0.075 0.075 0.075 910 830 720 570 450 10 12 16 20 25 2 2.4 3.2 4 5 100 100 100 100 100 3200 0.075 960 10 2 2700 0.08 860 12 2.4 2000 0.09 720 16 3.2 1600 0.09 580 20 4 1300 0.09 470 25 5 Глубина резания fae - DC Диаметр Обрабатываемый материал Дисперсионно-твердеющая нержавеющая сталь, Хромокобальтовый сплав Жаропрочные сплавы Диаметр DC (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола (мм/мин) Глубина резания ap (мм) Ширина резания ae (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола (мм/мин) Глубина резания ap (мм) Ширина резания ae (мм) 10 75 2400 0.06 580 10 2 40 1300 0.04 210 10 1 12 75 2000 0.065 520 12 2.4 40 1100 0.045 200 12 1.2 16 75 1500 0.075 450 16 3.2 40 800 0.05 160 16 1.6 20 75 1200 0.075 360 20 4 40 640 0.05 130 20 2 25 75 950 0.075 290 25 5 40 510 0.05 100 25 2.5 o>s И со а° е° UJ.S 20 m х х З'Ш х Глубина резания ap DC Диаметр ae 1) При обработке нержавеющей стали, титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой, то это может привести к вибрациям или нежелательному шуму. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. iMX-S4HV > 1339 iMX-S4HV-S > 1340 iMX-C4HV > 1342 I364 iMX-C4HV-S >4344
