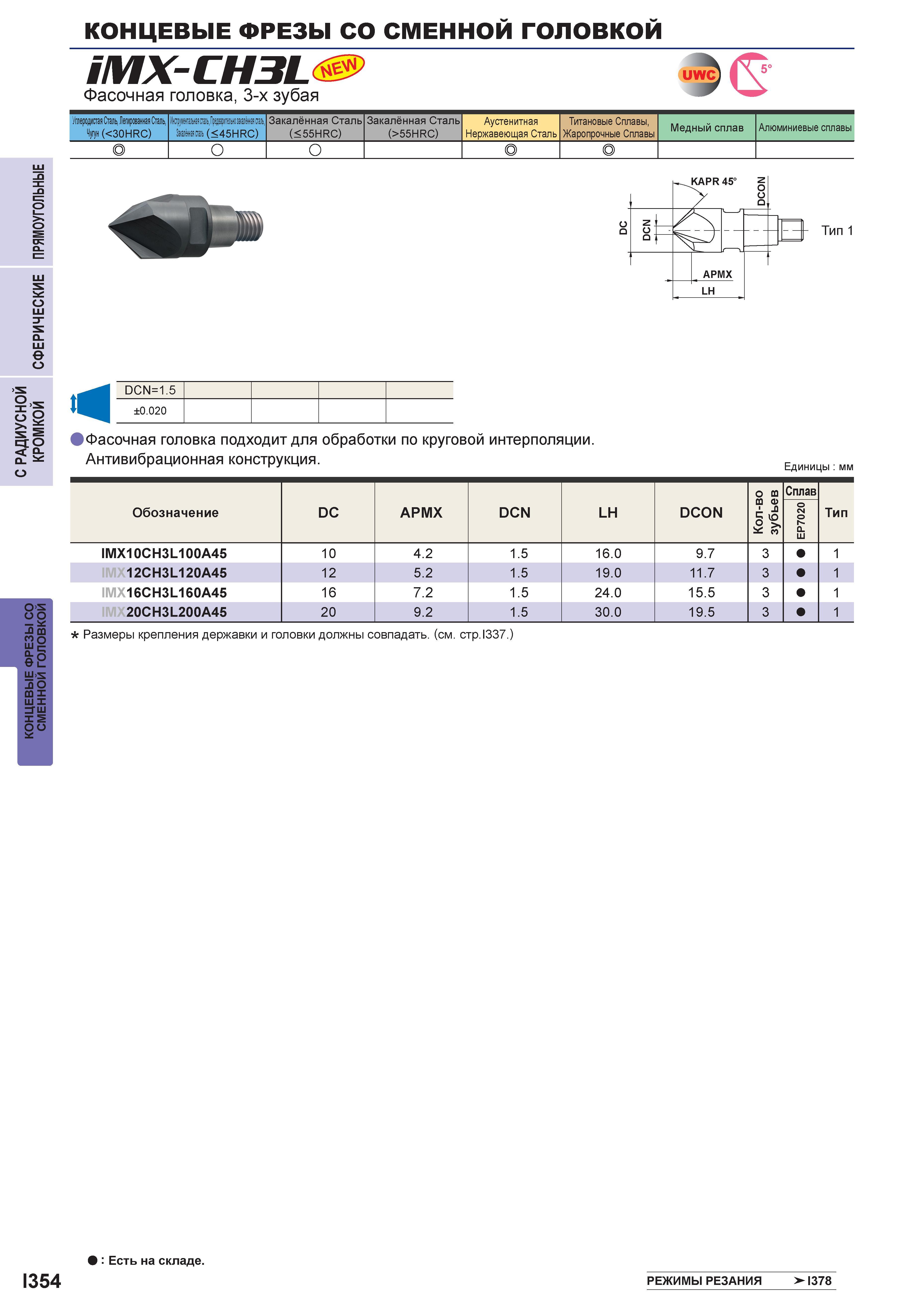

Концевые фрезы со сменной головкой iMX-CH3L Фасочная головка, 3-х зубая UW ( Углеродистая Сталь, Легированная сталь Чугун (<30HRC) Инструментальная сталь, Предварительно закалённая сталь, Закалённая сталь (< 45HRC) Закалённая Сталь (< 55HRC) Закалённая Сталь (>55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы, Жаропрочные Сплавы Медный сплав Алюминиевые сплавы e e e Q Q Тип 1 е о ii CL О DCN=1.5 ±0.020 Фасочная головка подходит для обработки по круговой интерполяции. Антивибрационная конструкция. Единицы мм Обозначение DC APMX DCN LH DCON O OQ ве s£ w Сплав Тип f - CL IMX10CH3L100A45 10 4.2 1.5 16.0 9.7 3 1 IMX12CH3L120A45 12 5.2 1.5 19.0 11.7 3 1 IMX16CH3L160A45 16 7.2 1.5 24.0 15.5 3 1 IMX20CH3L200A45 20 9.2 1.5 30.0 19.5 3 1 0>s .0 са ГОП шс ё2 LJ.S ло тх х х 8° Размеры крепления державки и головки должны совпадать. (см. стр. 337.) Есть на складе. I354 Режимы резания >-1378
