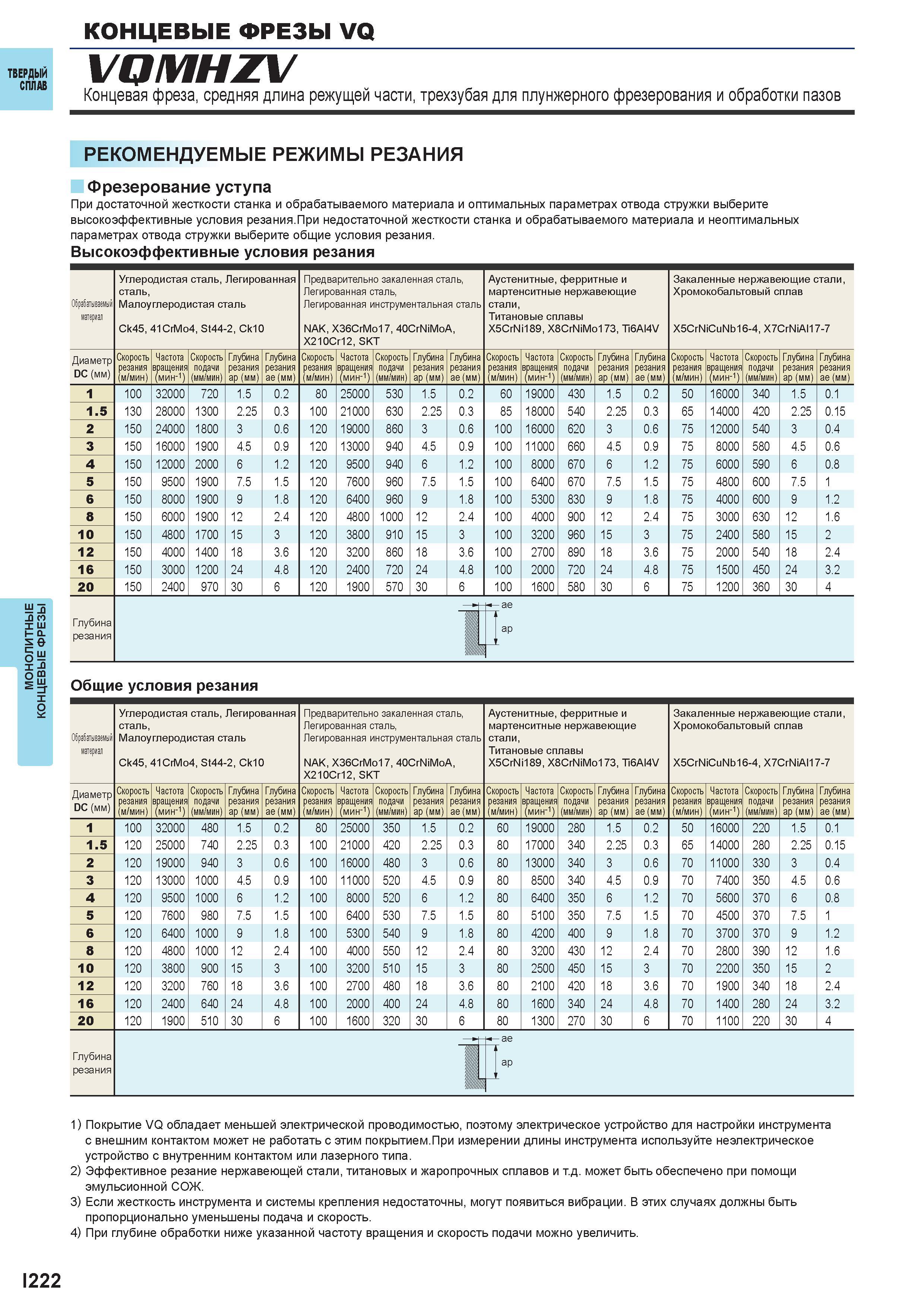

Монолитные концевые фрезы VQ Твердый сплав VQMHZV Концевая фреза, средняя длина режущей части, трехзубая для плунжерного фрезерования и обработки пазов Рекомендуемые режимы резания Фрезерование уступа При достаточной жесткости станка и обрабатываемого материала и оптимальных параметрах отвода стружки выберите высокоэффективные условия резания.При недостаточной жесткости станка и обрабатываемого материала и неоптимальных параметрах отвода стружки выберите общие условия резания. Высокоэффективные условия резания Обрабатываемый матери Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь Ck45, 41CrMo4, St44-2, Ck10 Предварительно закаленная сталь, Легированная сталь, Легированная инструментальная сталь NAK, X36CrMo17, 40CrNiMoA, X210Cr12, SKT Аустенитные, ферритные и мартенситные нержавеющие стали, Титановые сплавы X5CrNi189, X8CrNiMo173, Ti6Al4V Закаленные нержавеющие стали, Хромокобальтовый сплав X5CrNiCuNb16-4, X7CrNiAl17-7 Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 1 100 32000 720 1.5 0.2 80 25000 530 1.5 0.2 60 19000 430 1.5 0.2 50 16000 340 1.5 0.1 1.5 130 28000 1300 2.25 0.3 100 21000 630 2.25 0.3 85 18000 540 2.25 0.3 65 14000 420 2.25 0.15 2 150 24000 1800 3 0.6 120 19000 860 3 0.6 100 16000 620 3 0.6 75 12000 540 3 0.4 3 150 16000 1900 4.5 0.9 120 13000 940 4.5 0.9 100 11000 660 4.5 0.9 75 8000 580 4.5 0.6 4 150 12000 2000 6 12 120 9500 940 6 12 100 8000 670 6 12 75 6000 590 6 0.8 5 150 9500 1900 7.5 1.5 120 7600 960 7.5 1.5 100 6400 670 7.5 1.5 75 4800 600 7.5 1 6 150 8000 1900 9 1.8 120 6400 960 9 1.8 100 5300 830 9 1.8 75 4000 600 9 1.2 8 150 6000 1900 12 2.4 120 4800 1000 12 2.4 100 4000 900 12 2.4 75 3000 630 12 1.6 10 150 4800 1700 15 3 120 3800 910 15 3 100 3200 960 15 3 75 2400 580 15 2 12 150 4000 1400 18 3.6 120 3200 860 18 3.6 100 2700 890 18 3.6 75 2000 540 18 2.4 16 150 3000 1200 24 4.8 120 2400 720 24 4.8 100 2000 720 24 4.8 75 1500 450 24 3.2 20 150 2400 970 30 6 120 1900 570 30 6 100 1600 580 30 6 75 1200 360 30 4 Глубина резания fae Общие условия резания Обрабатываемый матери Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь Ck45, 41CrMo4, St44-2, Ck10 Предварительно закаленная сталь, Легированная сталь, Легированная инструментальная сталь NAK, X36CrMo17, 40CrNiMoA, X210Cr12, SKT Аустенитные, ферритные и мартенситные нержавеющие стали, Титановые сплавы X5CrNi189, X8CrNiMo173, Ti6Al4V Закаленные нержавеющие стали, Хромокобальтовый сплав X5CrNiCuNb16-4, X7CrNiAl17-7 Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 1 100 32000 480 1.5 0.2 80 25000 350 1.5 0.2 60 19000 280 1.5 0.2 50 16000 220 1.5 0.1 1.5 120 25000 740 2.25 0.3 100 21000 420 2.25 0.3 80 17000 340 2.25 0.3 65 14000 280 2.25 0.15 2 120 19000 940 3 0.6 100 16000 480 3 0.6 80 13000 340 3 0.6 70 11000 330 3 0.4 3 120 13000 1000 4.5 0.9 100 11000 520 4.5 0.9 80 8500 340 4.5 0.9 70 7400 350 4.5 0.6 4 120 9500 1000 6 12 100 8000 520 6 12 80 6400 350 6 12 70 5600 370 6 0.8 5 120 7600 980 7.5 1.5 100 6400 530 7.5 1.5 80 5100 350 7.5 1.5 70 4500 370 7.5 1 6 120 6400 1000 9 1.8 100 5300 540 9 1.8 80 4200 400 9 1.8 70 3700 370 9 1.2 8 120 4800 1000 12 2.4 100 4000 550 12 2.4 80 3200 430 12 2.4 70 2800 390 12 1.6 10 120 3800 900 15 3 100 3200 510 15 3 80 2500 450 15 3 70 2200 350 15 2 12 120 3200 760 18 3.6 100 2700 480 18 3.6 80 2100 420 18 3.6 70 1900 340 18 2.4 16 120 2400 640 24 4.8 100 2000 400 24 4.8 80 1600 340 24 4.8 70 1400 280 24 3.2 20 120 1900 510 30 6 100 1600 320 30 6 80 1300 270 30 6 70 1100 220 30 4 w ae Глубина резания 1 ap 1) Покрытие VQ обладает меньшей электрической проводимостью, поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием.При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективное резание нержавеющей стали, титановых и жаропрочных сплавов и т.д. может быть обеспечено при помощи эмульсионной СОЖ. 3) Если жесткость инструмента и системы крепления недостаточны, могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. 4) При глубине обработки ниже указанной частоту вращения и скорость подачи можно увеличить. I222
