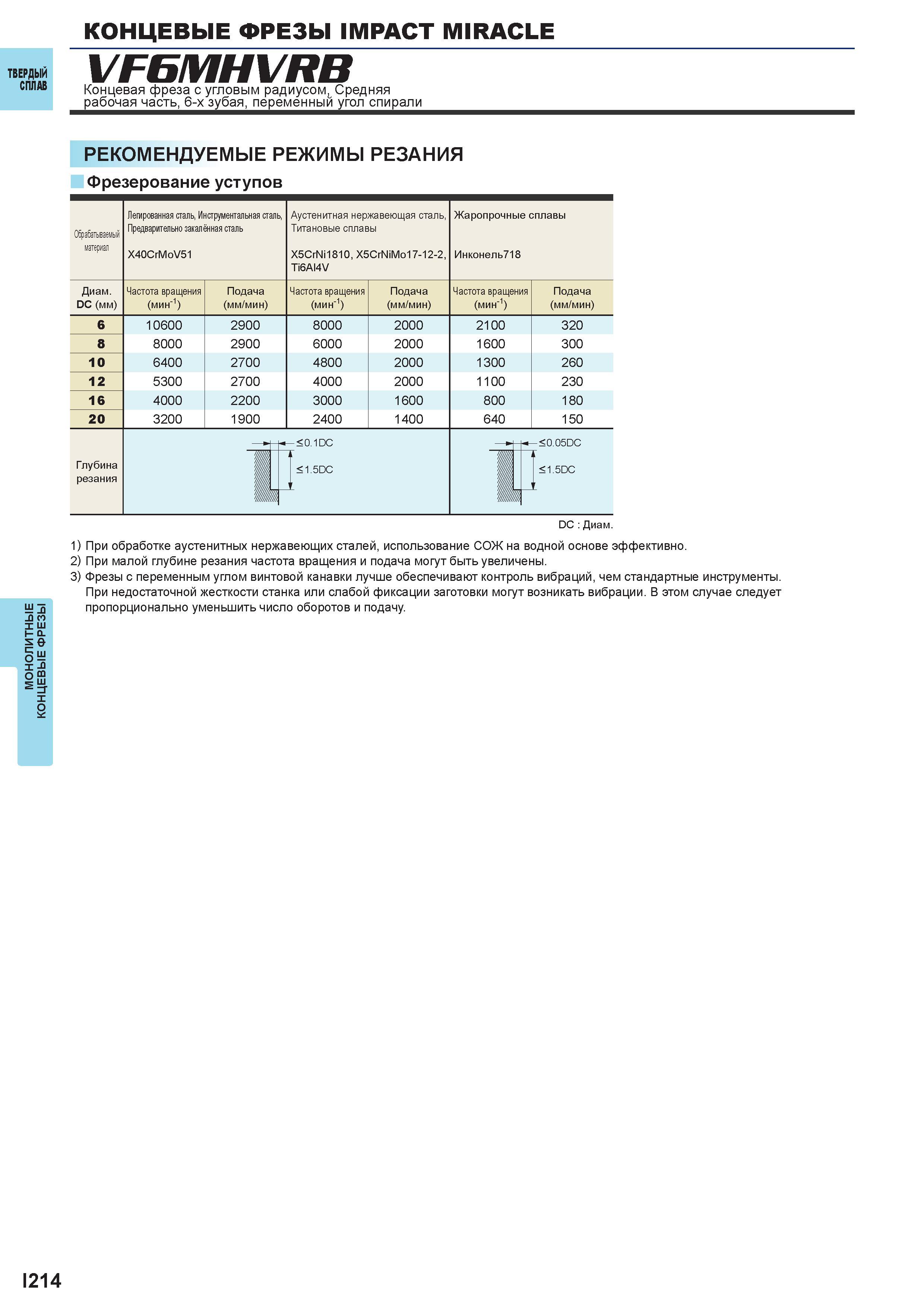

Монолитные концевые фрезы Твердый сплав Концевые фрезы IMPACT MIRACLE VFGMHVRB Концевая фреза с угловым радиусом, Средняя рабочая часть, 6-х зубая, переменный угол спирали Рекомендуемые режимы резания I Фрезерование уступов Обрабатываемый материал Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810, X5CrNiMo17-12-2, Ti6Al4V Жаропрочные сплавы Инконель718 Диаметр Частота вращения Подача Частота вращения Подача Частота вращения Подача DC (мм) (мин-1) (мм/мин) 6 10600 2900 8000 2000 2100 320 8 8000 2900 6000 2000 1600 300 10 6400 2700 4800 2000 1300 260 12 5300 2700 4000 2000 1100 230 16 4000 2200 3000 1600 800 180 20 3200 1900 2400 1400 640 150 Глубина резания < 0.1DC < 1.5DC <0.05DC <1.5DC DC Диаметр 1) При обработке аустенитных нержавеющих сталей, использование СОЖ на водной основе эффективно. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций, чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. I214
