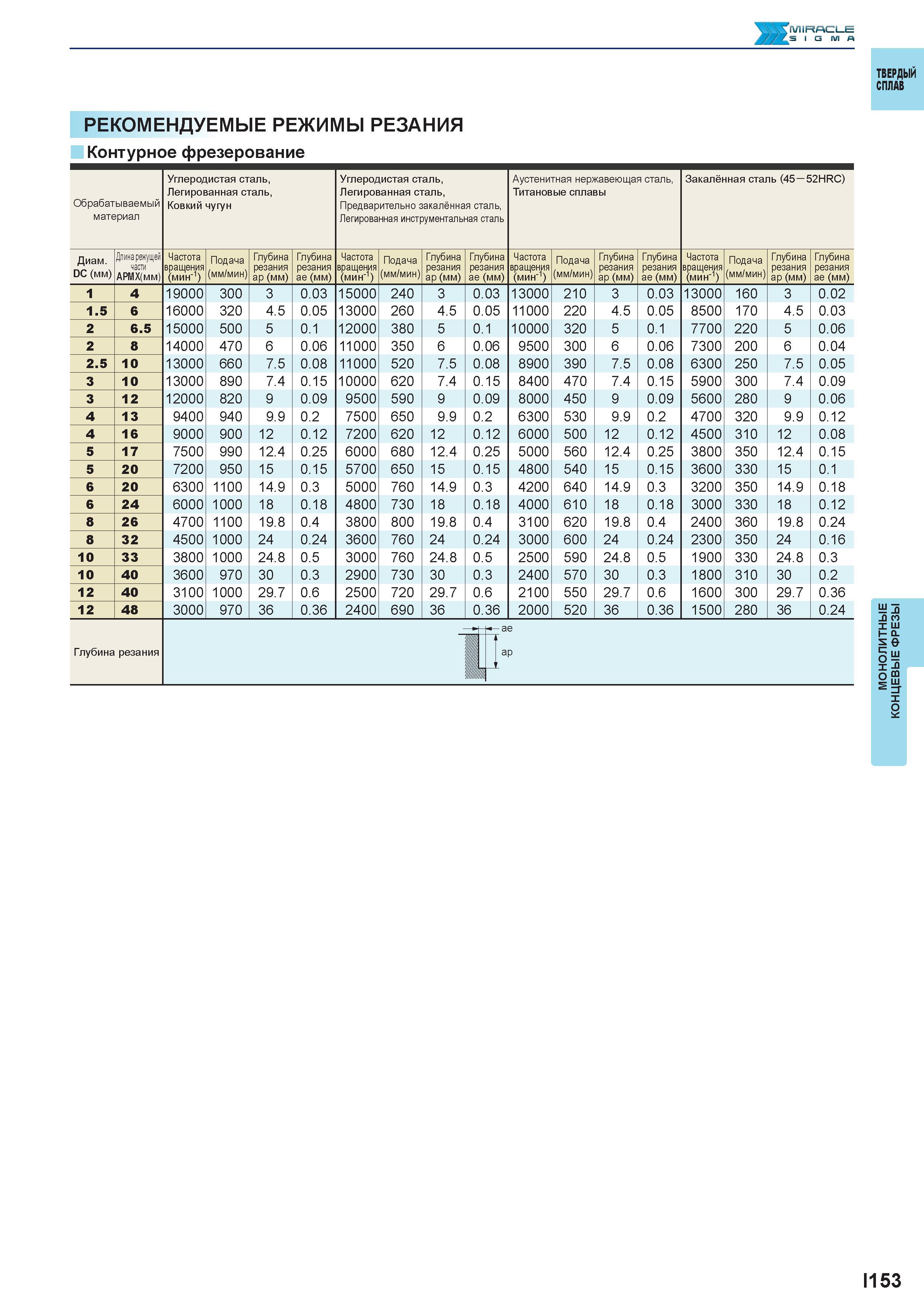

705 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I153

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I153 0705 Lab2u

HTiviiRAcn-e // 7 s I G IV) A Твердый сплав Рекомендуемые режимы резания Контурное фрезерование Обрабатываемый материал Углеродистая сталь, Легированная сталь, Ковкий чугун Углеродистая сталь, Легированная сталь, Предварительно закалённая сталь, Легированная инструментальная сталь Аустенитная нержавеющая сталь, Титановые сплавы Закалённая сталь (45 52HRC) Диаметр DC (мм) Длина режущей части АРМХ(мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 1 4 19000 300 3 0.03 15000 240 3 0.03 13000 210 3 0.03 13000 160 3 0.02 1.5 6 16000 320 4.5 0.05 13000 260 4.5 0.05 11000 220 4.5 0.05 8500 170 4.5 0.03 2 6.5 15000 500 5 0.1 12000 380 5 0.1 10000 320 5 0.1 7700 220 5 0.06 2 8 14000 470 6 0.06 11000 350 6 0.06 9500 300 6 0.06 7300 200 6 0.04 2.5 10 13000 660 7.5 0.08 11000 520 7.5 0.08 8900 390 7.5 0.08 6300 250 7.5 0.05 3 10 13000 890 7.4 0.15 10000 620 7.4 0.15 8400 470 7.4 0.15 5900 300 7.4 0.09 3 12 12000 820 9 0.09 9500 590 9 0.09 8000 450 9 0.09 5600 280 9 0.06 4 13 9400 940 9.9 0.2 7500 650 9.9 0.2 6300 530 9.9 0.2 4700 320 9.9 0.12 4 16 9000 900 12 0.12 7200 620 12 0.12 6000 500 12 0.12 4500 310 12 0.08 5 17 7500 990 12.4 0.25 6000 680 12.4 0.25 5000 560 12.4 0.25 3800 350 12.4 0.15 5 20 7200 950 15 0.15 5700 650 15 0.15 4800 540 15 0.15 3600 330 15 0.1 6 20 6300 1100 14.9 0.3 5000 760 14.9 0.3 4200 640 14.9 0.3 3200 350 14.9 0.18 6 24 6000 1000 18 0.18 4800 730 18 0.18 4000 610 18 0.18 3000 330 18 0.12 8 26 4700 1100 19.8 0.4 3800 800 19.8 0.4 3100 620 19.8 0.4 2400 360 19.8 0.24 8 32 4500 1000 24 0.24 3600 760 24 0.24 3000 600 24 0.24 2300 350 24 0.16 10 33 3800 1000 24.8 0.5 3000 760 24.8 0.5 2500 590 24.8 0.5 1900 330 24.8 0.3 10 40 3600 970 30 0.3 2900 730 30 0.3 2400 570 30 0.3 1800 310 30 0.2 12 40 3100 1000 29.7 0.6 2500 720 29.7 0.6 2100 550 29.7 0.6 1600 300 29.7 0.36 12 48 3000 970 36 0.36 2400 690 36 0.36 2000 520 36 0.36 1500 280 36 0.24 - ae Глубина резания ap I153 Монолитные концевые фрезы
