610 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I058

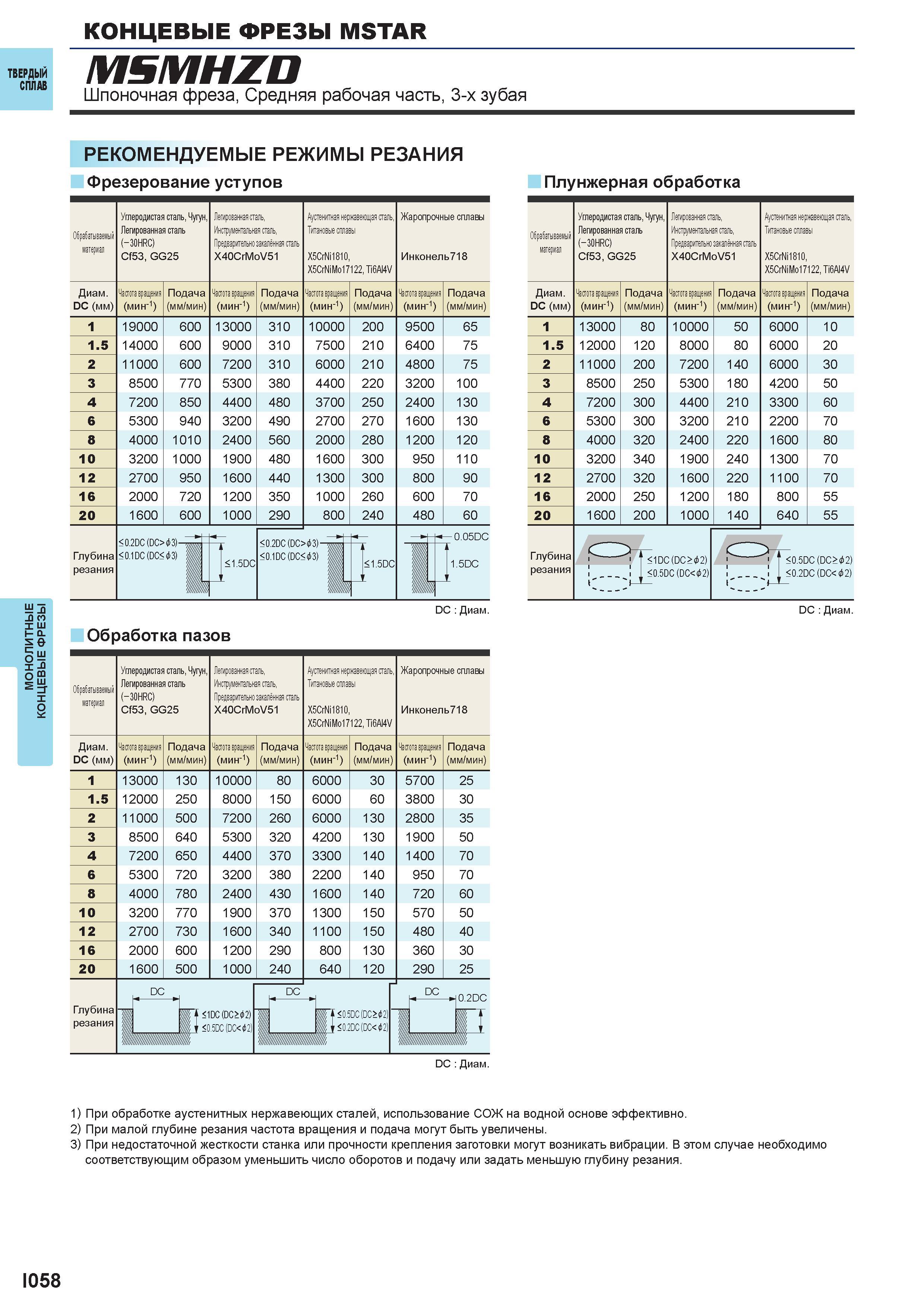

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I058 0610 Lab2u

Монолитные концевые фрезы MSTAR Твердый сплав MSMHZD Шпоночная фреза, Средняя рабочая часть, 3-х зубая Рекомендуемые режимы резания I Фрезерование уступов матери Диаметр DC (мм) Углеродистая сталь, Чугун, Легированная сталь (-30HRC) Cf53, GG25 Подача (мм/мин) (мин-1) сталь, Инструментальная сталь, Предварительно закаленная сталь X40CrMoV51 Подача (мм/мин) (мин-1) Титановые сплавы X5CrNi1810, X5CrNiMo17122, Ti6Al4V Частота вращения (мин-1) Подача (мм/мин) Жаропрочные сплавы Инконель718 (мин-1) Подача (мм/мин) 1.5 2 3 4 6 8 10 12 16 20 19000 14000 11000 8500 7200 5300 4000 3200 2700 2000 1600 600 600 600 770 850 940 1010 1000 950 720 600 13000 9000 7200 5300 4400 3200 2400 1900 1600 1200 1000 310 310 310 380 480 490 560 480 440 350 290 10000 7500 6000 4400 3700 2700 2000 1600 1300 1000 800 200 210 210 220 250 270 280 300 300 260 240 9500 6400 4800 3200 2400 1600 1200 950 800 600 480 65 75 75 100 130 130 120 110 90 70 60 Глубина резания < 0.2DC (DC> 3) < 0.1DC (DC<& 3) <1.5DC <0.2DC (DC>&3)-J4 r <° &3) <1.5DC Willl/lliI 0.05DC 1.5DC DC Диаметр Обработка пазов Обрабатываемый материая Углеродистая сталь, Чугун, Легированная сталь (-30HRC) Cf53, GG25 Легированнаясталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810, X5CrNiMo17122, Ti6Al4V Жаропрочные сплавы Инконель718 Диаметр Частота вращения Подача Частота вращения Подача Частота вращения Подача Частота вращения Подача DC (мм) (мин-1) (мм/мин) 1 13000 130 10000 80 6000 30 5700 25 1.5 12000 250 8000 150 6000 60 3800 30 2 11000 500 7200 260 6000 130 2800 35 3 8500 640 5300 320 4200 130 1900 50 4 7200 650 4400 370 3300 140 1400 70 6 5300 720 3200 380 2200 140 950 70 8 4000 780 2400 430 1600 140 720 60 10 3200 770 1900 370 1300 150 570 50 12 2700 730 1600 340 1100 150 480 40 16 2000 600 1200 290 800 130 360 30 20 1600 500 1000 240 640 120 290 25 DC DC Глубина резания h H И0 . 2DC < 1DC (DC>&2) Ця rt< 5DC (DC>&2) i йП III, i <0 5DC(DC<&2) wl\< 2DC (DC< &2) DC DC Диаметр Плунжерная обработка Обрабатываемый матерная Углеродистая сталь, Чугун, Легированная сталь (-30HRC) Cf53, GG25 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810, X5CrNiMo17122, Ti6Al4V Диаметр Частота вращения Подача Частота вращения Подача Частота вращения Подача DC (мм) (мин-1) (мм/мин) 1 13000 80 10000 50 6000 10 1.5 12000 120 8000 80 6000 20 2 11000 200 7200 140 6000 30 3 8500 250 5300 180 4200 50 4 7200 300 4400 210 3300 60 6 5300 300 3200 210 2200 70 8 4000 320 2400 220 1600 80 10 3200 340 1900 240 1300 70 12 2700 320 1600 220 1100 70 16 2000 250 1200 180 800 55 20 1600 200 1000 140 640 55 Глубина f <1DC(DC>Ф2) £ t <0.5DC (DC>Ф2) резания 1 J 1 <0.5DC(DC<&2) i J 1 <0.2DC (DC< Ф2) DC Диаметр 1) При обработке аустенитных нержавеющих сталей, использование СОЖ на водной основе эффективно. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I058
