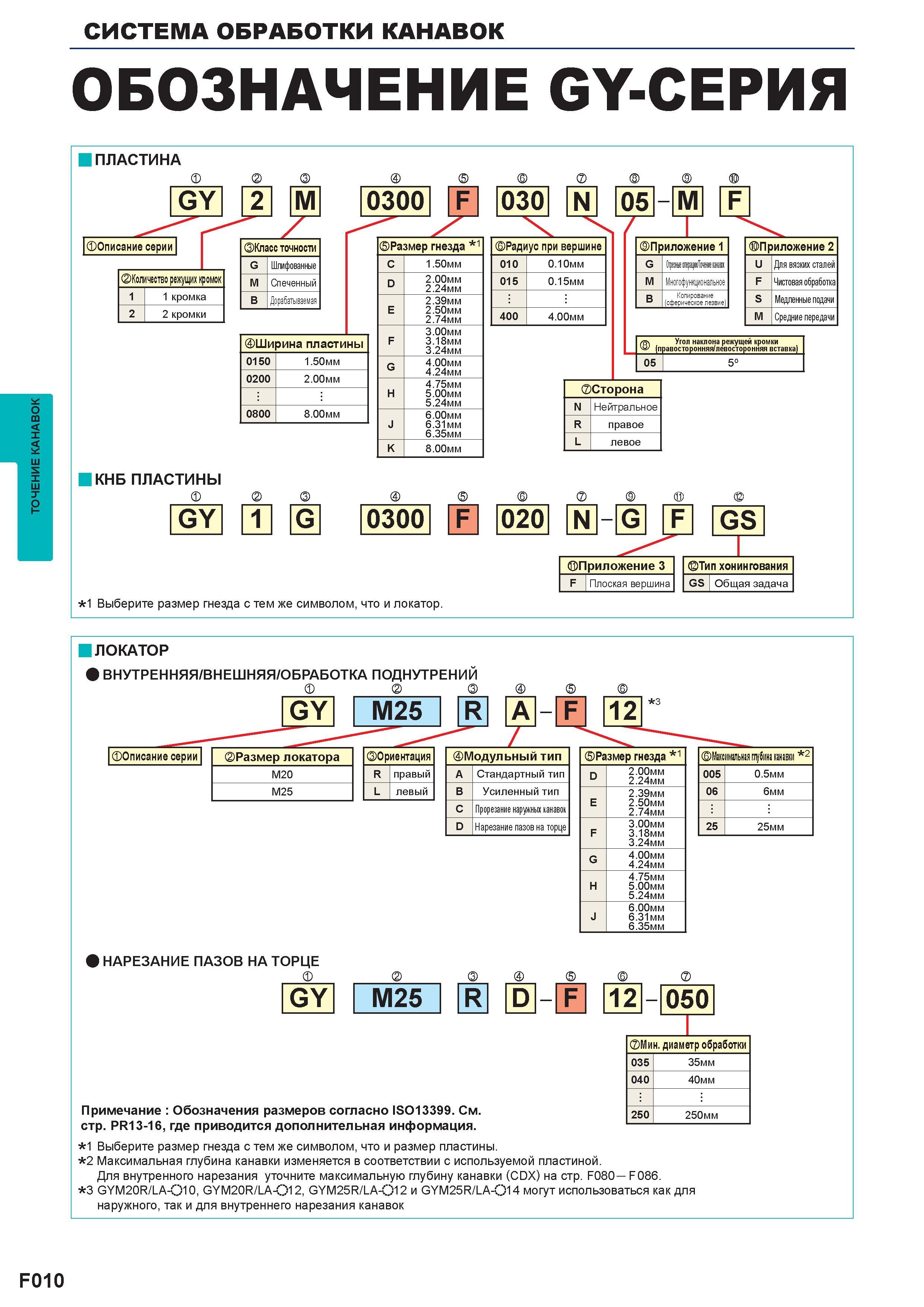

Точение канавок на станке Токарные канавочные резцы ОБОЗНАЧЕНИЕ GY-СЕРИЯ ПЛАСТИНА v GY 2 M 0300 F 030 N 05 M F Количество режущих кромок 1 1 кромка 2 2 кромки Класс точности G Шлифованные M Спеченный B Дорабатываемая Ширина пластины 0150 1.50мм 0200 2.00мм 0800 8.00мм Размер гнезда 1 C 1.50мм D 2.00мм 2.24мм E 2.39мм 2.50мм 2.74мм F 3.00мм 3.18мм 3.24мм G 4.00мм 4.24мм H 4.75мм 5.00мм 5.24мм J 6.00мм 6.31мм 6.35мм K 8.00мм Радиус при вершине 010 0.10мм 015 0.15мм 400 4.00мм Приложение 1 G Ормераркшаи M Многофункциональное B Копирование (сферическое лезвие) Приложение 2 U Для вязких сталей F Чистовая обработка S Медленные подачи M Средние передачи Угол наклона режущей кромки (правосторонняя/левосторонняя вставка) 05 Сторона N Нейтральное R правое L левое 5° КНБ Пластины сменные с v GY 1 G 0300 F 020 N - G F GS 1 Выберите размер гнезда с тем же символом, что и локатор. Приложение 3 Тип хонингования F Плоская вершина GS Общая задача ЛОКАТОР ВНУТРЕННЯЯ/ВНЕШНЯЯ/ОБРАБОТКА ПОДНУТРЕНИЙ v GY M25 R A F 12 Описание серии Размер локатора M20 M25 Ориентация R правый L левый Модульный тип A Стандартный тип B Усиленный тип C Прорезание наружных канавок D Нарезание пазов на торце Размер гнезда 1 D 2.00мм 2.24мм E 2.39мм 2.50мм 2.74мм F 3.00мм 3.18мм 3.24мм G 4.00мм 4.24мм H 4.75мм 5.00мм 5.24мм J 6.00мм 6.31мм 6.35мм Максимальная глубина канавки 2 005 0.5мм 06 6мм 25 25мм НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ x v GY M25 R D F 12 050 Мин. диаметр обработки 035 35мм 040 40мм 250 250мм Примечание Обозначения размеров согласно ISO13399. См. стр. PR13-16, где приводится дополнительная информация. 1 Выберите размер гнезда с тем же символом, что и размер пластины. 2 Максимальная глубина канавки изменяется в соответствии с используемой пластиной. Для внутренного нарезания уточните максимальную глубину канавки (CDX) на стр. F080 F086. 3 GYM20R/LA-010, GYM20R/LA012, GYM25R/LA-012 и GYM25R/LA-014 могут использоваться как для наружного, так и для внутреннего нарезания канавок F010
