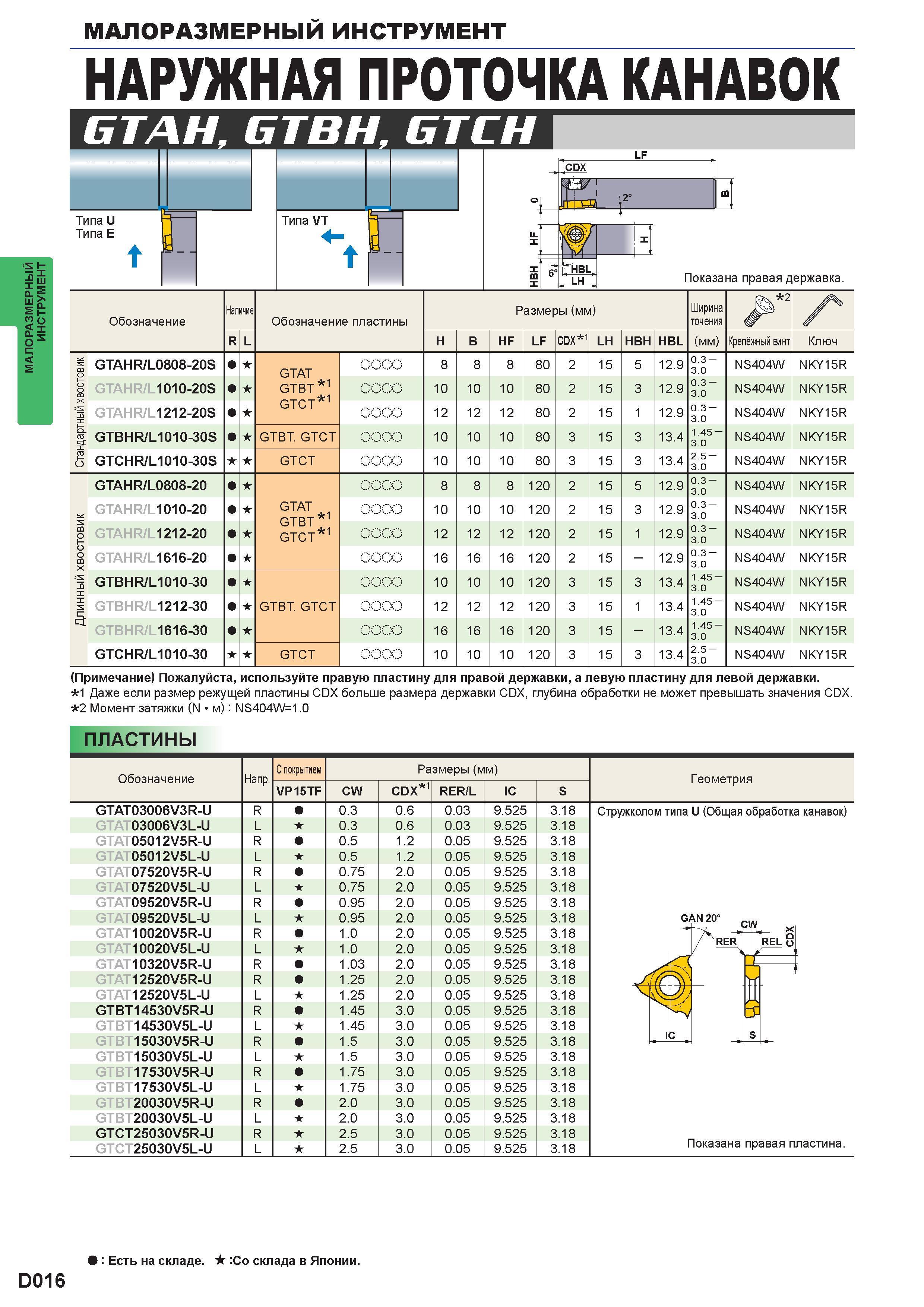

МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ МАЛОРАЗМЕРНЫЙ инструмент НАРУЖНАЯ ПРОТОЧКА КАНАВОК LF DX Я" W 1 2° Показана правая державка. Обозначение Наличие Обозначение пластины Разме ы (мм) Ширина точения J 2 Z4 R L H B HF LF CDX 1 LH HBH HBL (мм) Крепёжный винт Ключ I Стандартный хвостовик GTAHR/L0808-20S GTAT GTBT 1 GTCT 1 8 8 8 80 2 15 5 12.9 0.3 -3.0 NS404W NKY15R GTAHR/L1010-20S 10 10 10 80 2 15 3 12.9 0.3 -3.0 NS404W NKY15R GTAHR/L1212-20S 12 12 12 80 2 15 1 12.9 0.3 -3.0 NS404W NKY15R GTBHR/L1010-30S GTBT GTCT 10 10 10 80 3 15 3 13.4 1.45 -3.0 NS404W NKY15R GTCHR/L1010-30S GTCT 10 10 10 80 3 15 3 13.4 2.5 -3.0 NS404W NKY15R GTAHR/L0808-20 8 8 8 120 2 15 5 12.9 0.3 -3.0 NS404W NKY15R Длинный хвостовик GTAHR/L1010-20 GTAT GTBT 1 GTCT 1 10 10 10 120 2 15 3 12.9 0.3 -3.0 NS404W NKY15R GTAHR/L1212-20 12 12 12 120 2 15 1 12.9 - .3.0 о со NS404W NKY15R GTAHR/L1616-20 16 16 16 120 2 15 - 12.9 - .3.0 о со NS404W NKY15R GTBHR/L1010-30 10 10 10 120 3 15 3 13.4 1.45 -3.0 NS404W NKY15R GTBHR/L1212-30 GTBT GTCT 12 12 12 120 3 15 1 13.4 1.45 -3.0 NS404W NKY15R GTBHR/L1616-30 16 16 16 120 3 15 - 13.4 1.45 -3.0 NS404W NKY15R GTCHR/L1010-30 GTCT 10 10 10 120 3 15 3 13.4 2.5 -3.0 NS404W NKY15R (Примечание) Пожалуйста, используйте правую пластину для правой державки, а левую пластину для левой державки. 1 Даже если размер режущей пластины CDX больше размера державки CDX, глубина обработки не может превышать значения CDX. 2 Момент затяжки (N м): NS404W=1.0 Пластины сменные Обозначение Напр. С покрытием VP15TF Размеры (мм) CW CDX 1 RER/L IC S Геометрия GTAT03006V3R-U GTAT03006V3L-U GTAT05012V5R-U GTAT05012V5L-U GTAT07520V5R-U GTAT07520V5L-U GTAT09520V5R-U GTAT09520V5L-U GTAT10020V5R-U GTAT10020V5L-U GTAT10320V5R-U GTAT12520V5R-U GTAT12520V5L-U GTBT14530V5R-U GTBT14530V5L-U GTBT15030V5R-U GTBT15030V5L-U GTBT17530V5R-U GTBT17530V5L-U GTBT20030V5R-U GTBT20030V5L-U GTCT25030V5R-U GTCT25030V5L-U 0.3 0.3 0.5 0.5 0.75 0.75 0.95 0.95 1.0 1.0 1.03 1.25 1.25 1.45 1.45 1.5 1.5 1.75 1.75 2.0 2.0 2.5 2.5 0.6 0.6 1.2 1.2 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 0.03 0.03 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 Стружколом типа U (Общая обработка канавок) Показана правая пластина. Есть на складе. :Со склада в Японии. D016
