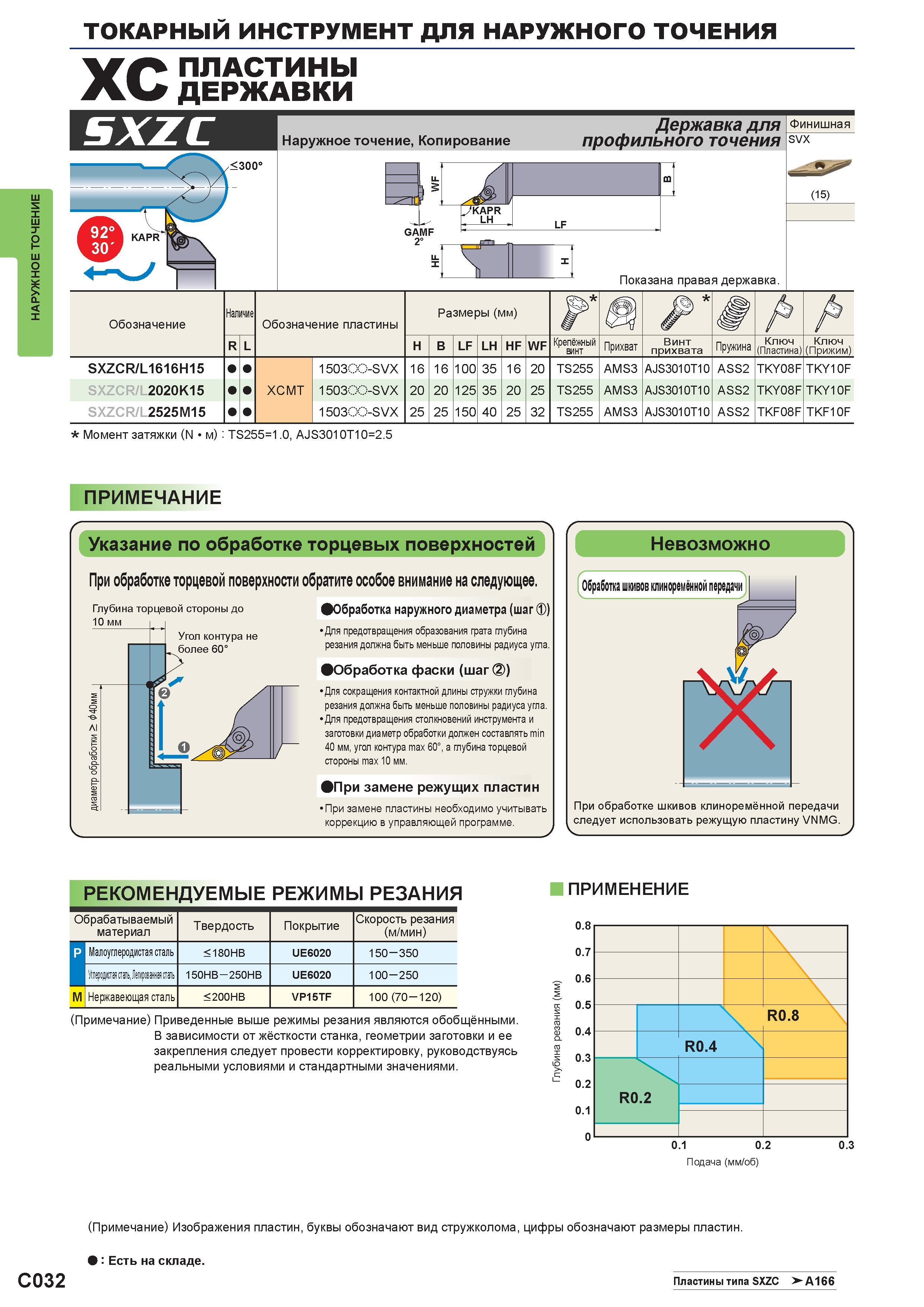

Наружное точение на токарном станке ТОКАРНЫЙ ИНСТРУМЕНТ ДЛЯ НАРУЖНОГО ТОЧЕНИЯ C032 XC SXZC Пластины сменные Державки Наружное точение, Копирование <300° Державка для профильного точения TKAPR LH GAMF 2° LF Показана правая державка. Финишная SVX (15) Обозначение Наличие Обозначение пластины Размеры (мм) Р А А R L H B LF LH HF WF Крепёжный винт Прихват Винт прихвата Пружина Ключ (Пластина) Ключ (Прижим) SXZCR/L1616H15 150300-SVX 16 16 100 35 16 20 TS255 AMS3 AJS3010T10 ASS2 TKY08F TKY10F SXZCR/L2020K15 SXZCR/L2525M15 XCMT 150300-SVX 150300-SVX 20 25 20 25 125 150 35 40 20 25 25 32 TS255 TS255 AMS3 AMS3 AJS3010T10 AJS3010T10 ASS2 ASS2 TKY08F TKF08F TKY10F TKF10F Моментзатяжки (N м) TS255=1.0, AJS3010T10=2.5 ПРИМЕЧАНИЕ Указание по обработке торцевых поверхностей При обработке торцевой поверхности обратите особое внимание на следующее. Глубина торцевой стороны до 10 мм Угол контура не более 60° Обработка наружного диаметра (шаг ) Для предотвращения образования грата глубина резания должна быть меньше половины радиуса угла. Обработка фаски (шаг ) Для сокращения контактной длины стружки глубина резания должна быть меньше половины радиуса угла. Для предотвращения столкновений инструмента и заготовки диаметр обработки должен составлять min 40 мм, угол контура max 60°, а глубина торцевой стороны max 10 мм. фПри замене режущих пластин При замене пластины необходимо учитывать коррекцию в управляющей программе. Рекомендуемые режимы резания Обрабатываемый материал Твердость Покрытие Скорость резания (м/мин) р Малоуглеродистая сталь < 180HB UE6020 150 350 1 Углеродистая сталь, Легирооанная сталь 150HB 250HB UE6020 100 250 M Нержавеющая сталь < 200HB VP15TF 100 (70 120) (Примечание) Приведенные выше режимы резания являются обобщёнными. В зависимости от жёсткости станка, геометрии заготовки и ее закрепления следует провести корректировку, руководствуясь реальными условиями и стандартными значениями. ПРИМЕНЕНИЕ (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. Есть на складе. Пластины типа SXZC >-A166
