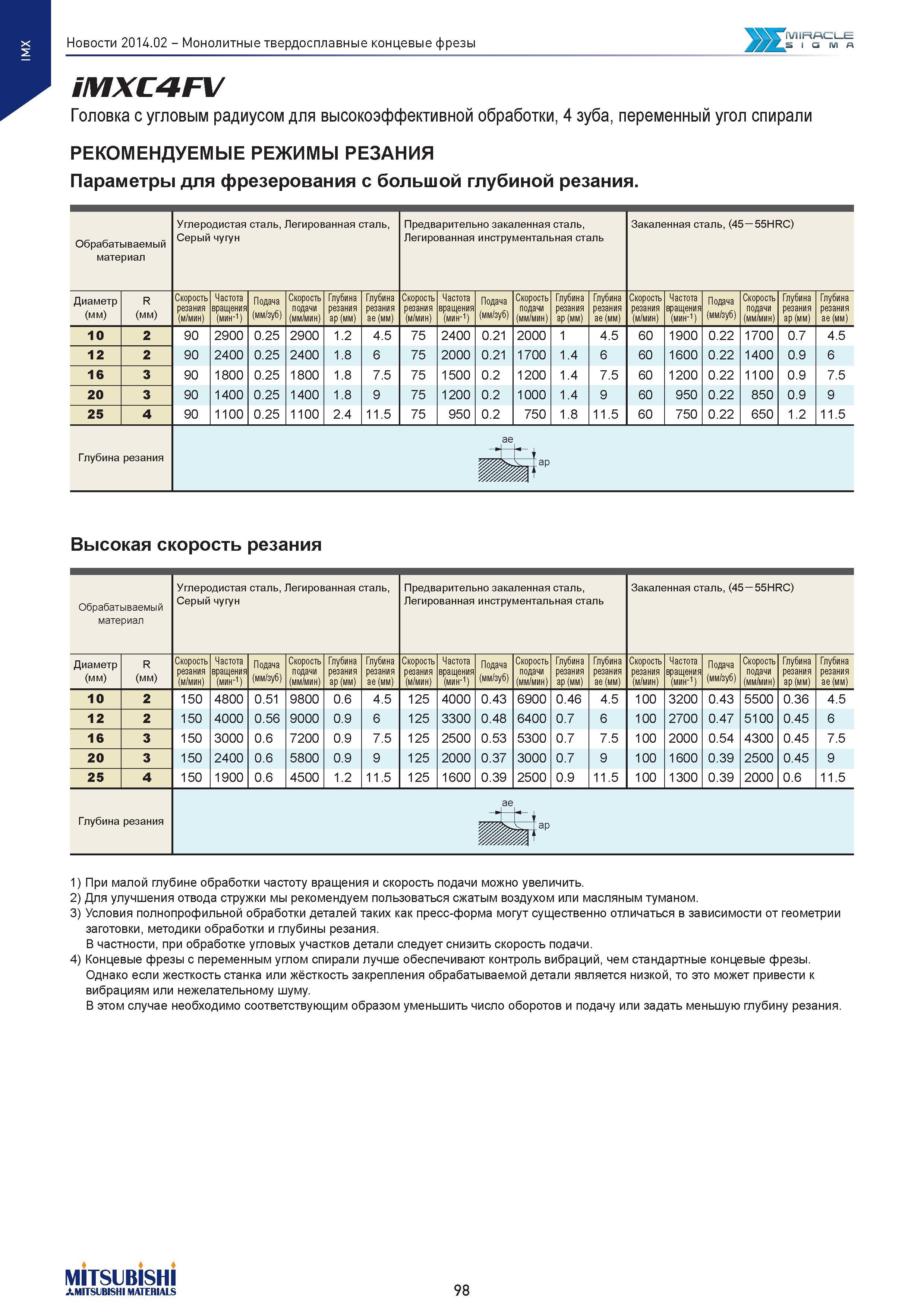

X V Монолитные твердосплавные концевые фрезы .... iMXC4FV Головкасугловым радиусом для высокоэффективной обработки, 4 зуба, переменный угол спирали РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Параметры для фрезерования с большой глубиной резания. Обрабатываемый материал Углеродистая сталь, Легированная сталь, Серый чугун Предварительно закаленная сталь, Легированная инструментальная сталь Закаленная сталь, (45 55HRC) Диаметр (мм) R (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар(мм) Глубина резания ае(мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) 10 2 90 2900 0.25 2900 1.2 4.5 75 2400 0.21 2000 1 4.5 60 1900 0.22 1700 0.7 4.5 12 2 90 2400 0.25 2400 1.8 6 75 2000 0.21 1700 1.4 6 60 1600 0.22 1400 0.9 6 16 3 90 1800 0.25 1800 1.8 7.5 75 1500 0.2 1200 1.4 7.5 60 1200 0.22 1100 0.9 7.5 20 3 90 1400 0.25 1400 1.8 9 75 1200 0.2 1000 1.4 9 60 950 0.22 850 0.9 9 25 4 90 1100 0.25 1100 2.4 11.5 75 950 0.2 750 1.8 11.5 60 750 0.22 650 1.2 11.5 ае Высокая скорость резания Обрабатываемый материал Углеродистая сталь, Легированная сталь, Серый чугун Предварительно закаленная сталь, Легированная инструментальная сталь Закаленная сталь, (45 55HRC) Диаметр (мм) R (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар(мм) Глубина резания ае(мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) 10 2 150 4800 0.51 9800 0.6 4.5 125 4000 0.43 6900 0.46 4.5 100 3200 0.43 5500 0.36 4.5 12 2 150 4000 0.56 9000 0.9 6 125 3300 0.48 6400 0.7 6 100 2700 0.47 5100 0.45 6 16 3 150 3000 0.6 7200 0.9 7.5 125 2500 0.53 5300 0.7 7.5 100 2000 0.54 4300 0.45 7.5 20 3 150 2400 0.6 5800 0.9 9 125 2000 0.37 3000 0.7 9 100 1600 0.39 2500 0.45 9 25 4 150 1900 0.6 4500 1.2 11.5 125 1600 0.39 2500 0.9 11.5 100 1300 0.39 2000 0.6 11.5 Глубина резания ае Йр кЛ ар 1) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 2) Для улучшения отвода стружки мы рекомендуем пользоваться сжатым воздухом или масляным туманом. 3) Условия полнопрофильной обработки деталей таких как пресс-форма могут существенно отличаться в зависимости от геометрии заготовки, методики обработки и глубины резания. В частности, при обработке угловых участков детали следует снизить скорость подачи. 4) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой, то это может привести к вибрациям или нежелательному шуму. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. MITSUBISHI AMITSUBISHI MATERIALS 98
