78 Каталог MITSUBISHI 2014 Новый режущий инструмент для металлообработки 14.2 Стр.78

Каталог MITSUBISHI 2014 Новый режущий инструмент 14.2 Стр. 78 0078 Lab2u

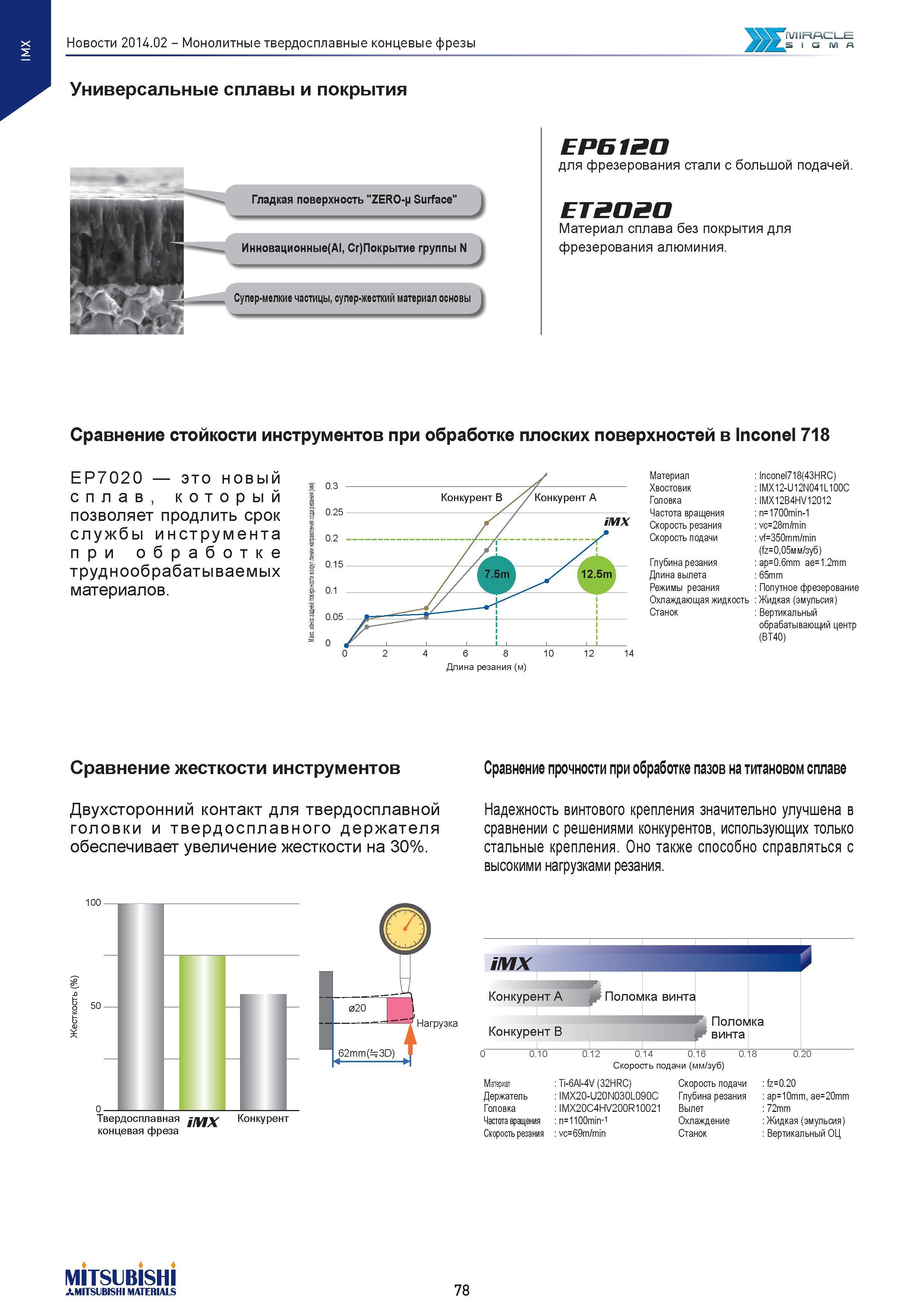

w Монолитные твердосплавные концевые фрезы Универсальные сплавы и покрытия Гладкая поверхность "ZERO- Surface" J Инновационные(А1, Сг)Покрытие группы Супер-мелкие частицы, супер-жесткий материал основы J MIRACLE SIGMA EPG120 для фрезерования стали с большой подачей. ET2020 Материал сплава без покрытия для фрезерования алюминия. Сравнение стойкости инструментов при обработке плоских поверхностей в Inconel 718 ЕР7020 это новый сплав, который позволяет продлить срок службы инструмента при обработке труднообрабатываемых материалов. Материал Хвостовик Головка Частота вращения Скорость резания Скорость подачи Глубина резания Длина вылета Режимы резания Охлаждающая жидкость Станок lnconel718(43HRC) IMX12-U12N041L100C IMX12B4HV12012 n=1700min 1 vc=28m/min vf=350mm/min (fz=0,05MM/3y6) ap=0.6mm ae=1.2mm 65mm Попутное фрезерование Жидкая (эмульсия) Вертикальный обрабатывающий центр (ВТ40) Длина резания (м) Сравнение жесткости инструментов Сравнение прочности при обработке пазов на титановом сплаве Двухсторонний контакт для твердосплавной головки и твердосплавного держателя обеспечивает увеличение жесткости на 30%. Надежность винтового крепления значительно улучшена в сравнении с решениями конкурентов, использующих только стальные крепления. Оно также способно справляться с высокими нагрузками резания. 0.12 0.14 0.16 0.18 Скорость подачи (мм/зуб) Материал Ti-6AI-4V (32HRC) Скорость подачи Держатель IMX20-U20N030L090C Глубина резания Головка IMX20C4HV200R10021 Вылет Частота вращения :n=1100min-1 Охлаждение Скорость резания :vc=69m/min Станок fz=0.20 ap=10mm, ae=20mm 72mm Жидкая (эмульсия) Вертикальный ОЦ MITSUBISHI AMITSUBISHI MATERIALS 78
