905 Каталог MITSUBISHI 2013 Металлорежущий инструмент токарный и вращающийся Стр.K041

Каталог MITSUBISHI 2013 Металлорежущий инструмент Стр. K041 0905 Lab2u

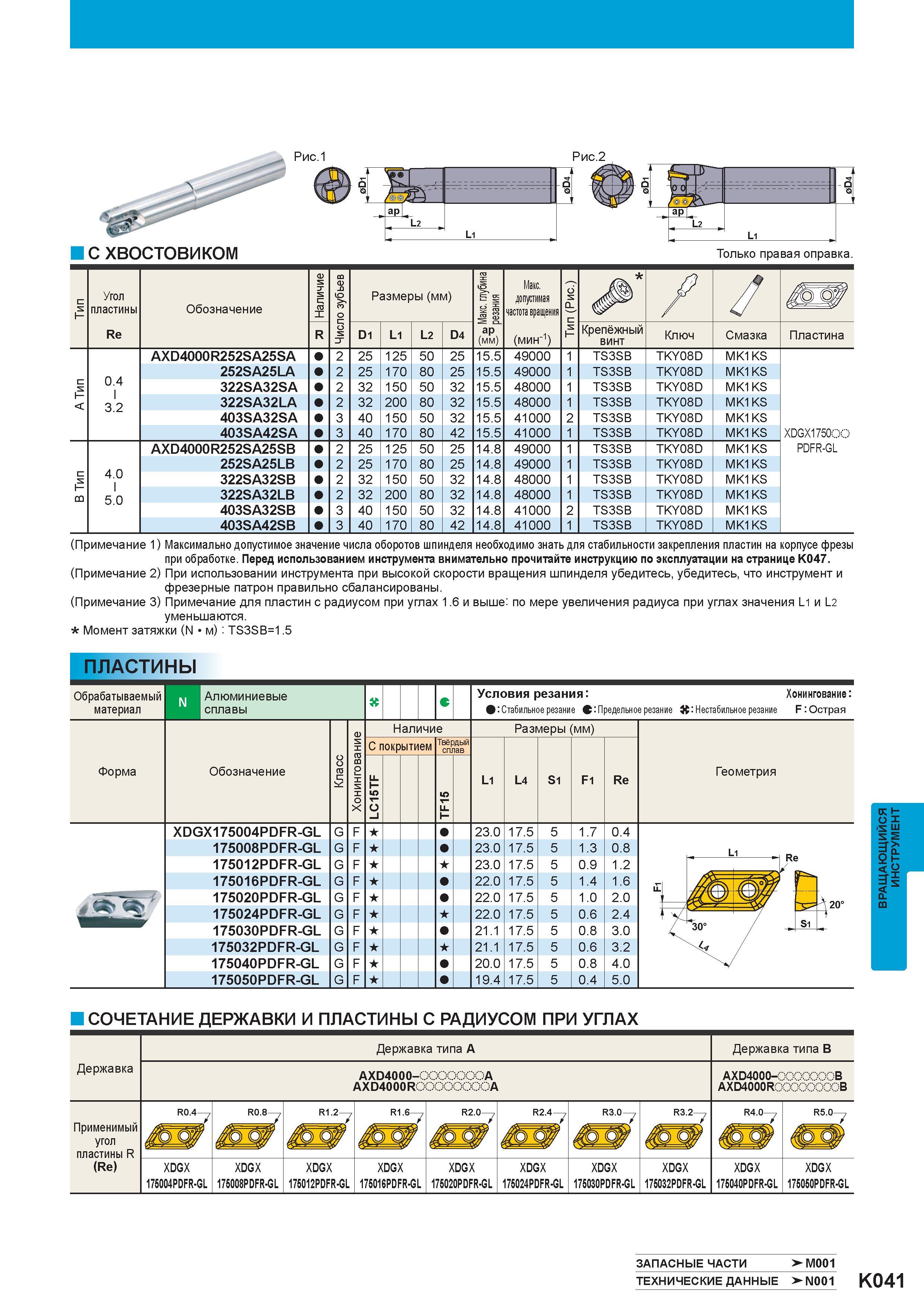

Рис.1 Рис.2 С ХВОСТОВИКОМ и Угол пластины Обозначение Наличие Число зубьев Размеры (мм) Е5 J SS (Ж) Макс. допустимая частота вращения .с s Р( и 1- Re R D1 L1 L2 D4 (мин-1) Крепежный винт Ключ Смазка Пластина AXD4000R252SA25SA 2 25 125 50 25 15.5 49000 1 TS3SB TKY08D MK1KS (N 0. 3. 252SA25LA 2 25 170 80 25 15.5 49000 1 TS3SB TKY08D MK1KS A Тип 322SA32SA 2 32 150 50 32 15.5 48000 1 TS3SB TKY08D MK1KS 322SA32LA 2 32 200 80 32 15.5 48000 1 TS3SB TKY08D MK1KS 403SA32SA 3 40 150 50 32 15.5 41000 TS3SB TKY08D MK1KS 403SA42SA 3 40 170 80 42 15.5 41000 1 TS3SB TKY08D MK1KS XDGX1750GG AXD4000R252SA25SB 2 25 125 50 25 14.8 49000 1 TS3SB TKY08D MK1KS PDFR-GL B Тип 4.0 1 5.0 252SA25LB 2 25 170 80 25 14.8 49000 1 TS3SB TKY08D MK1KS 322SA32SB 2 32 150 50 32 14.8 48000 1 TS3SB TKY08D MK1KS 322SA32LB 2 32 200 80 32 14.8 48000 1 TS3SB TKY08D MK1KS 403SA32SB 3 40 150 50 32 14.8 41000 2 TS3SB TKY08D MK1KS 403SA42SB 3 40 170 80 42 14.8 41000 1 TS3SB TKY08D MK1KS (Примечание 1) Максимально допустимое значение числа оборотов шпинделя необходимо знать для стабильности закрепления пластин на корпусе фрезы при обработке. Перед использованием инструмента внимательно прочитайте инструкцию по эксплуатации на странице K047. (Примечание 2) При использовании инструмента при высокой скорости вращения шпинделя убедитесь убедитесь что инструмент и фрезерные патрон правильно сбалансированы. (Примечание 3) Примечание для пластин с радиусом при углах 1.6 и выше по мере увеличения радиуса при углах значения L1 и L2 уменьшаются. Момент затяжки (N м) TS3SB1.5 ПЛАСТИНЫ Обрабатываемый материал Алюминиевые сплавы Форма Обозначение х Наличие С покрытием ТЖй о Условия резания Хонингование 0 Стабильное резание С Предельное резание Нестабильное резание F Острая Размеры (мм) L1 L4 Si F1 Re Геометрия XDGX175004PDFR-GL 175008PDFR-GL 175012PDFR-GL 175016PDFR-GL 175020PDFR-GL 175024PDFR-GL 175030PDFR-GL 175032PDFR-GL 175040PDFR-GL 175050PDFR-GL 23.0 23.0 23.0 22.0 22.0 22.0 21.1 21.1 20.0 19.4 17.5 17.5 17.5 17.5 17.5 17.5 17.5 17.5 17.5 17.5 1.7 1.3 0.9 1.4 1.0 0.6 0.8 0.6 0.8 0.4 0.4 0.8 1.2 1.6 2.0 2.4 3.0 3.2 4.0 5.0 20 АНИЕ ДЕРЖАВКИ И ПЛАСТИНЫ С РАДИУСОМ ПРИ УГЛАХ Державка Державка типа А Державка типа В AXD4000- A AXD4000R A AXD4000-GGGGGGGB AXD4000R B Применимый угол пластины R (Re) R0.4 R0.8 R1.2 R1.6- R2.0 R2.4- R3.0- R3.2 R4.0- R5.0 7 АШ fa b XDGX 175004PDFR-GL XDGX 175008PDFR-GL XDGX 175012PDFR-GL XDGX 175016PDFR-GL XDGX 175020PDFR-GL XDGX 175024PDFR-GL XDGX 175030PDFR-GL XDGX 175032PDFR-GL XDGX 175040PDFR-GL XDGX 175050PDFR-GL Комплектующие и запасные части Mitsubishi для режущего инструмента -M001 Краткое руководство Mitsubishi по металлообработке на станках -N001 N K041 ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ
