322 Каталог MITSUBISHI 2013 Металлорежущий инструмент токарный и вращающийся Стр.F002

Каталог MITSUBISHI 2013 Металлорежущий инструмент Стр. F002 0322 Lab2u

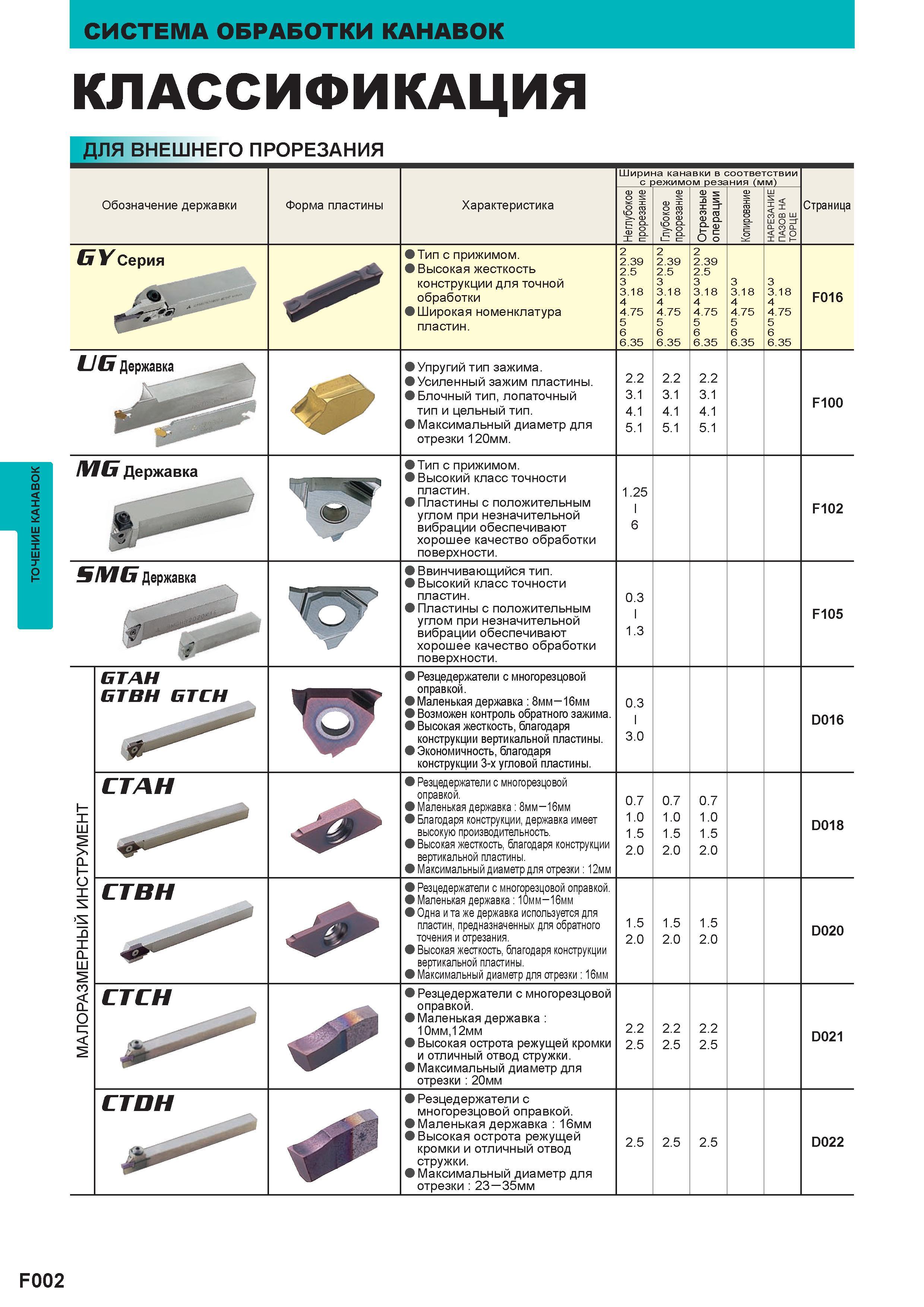

ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК КЛАССИФИКАЦИЯ ДЛЯ ВНЕШНЕГО ПРОРЕЗАНИЯ Обозначение державки Форма пластины Характеристика Ширина канавки в соответствии с режимом резания (мм) Страница GY Серия Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. 2 2.39 2.5 3 3.18 4 4.75 5 6 6.35 2 2.39 2.5 3 3.18 4 4.75 5 6 6.35 2 2.39 2.5 3 3.18 4 4.75 5 6 6.35 3 3.18 4 4.75 5 6 6.35 3 3.18 4 4.75 5 6 6.35 F016 UG Державка 0 Упругий тип зажима. Усиленный зажим пластины. Блочный тип лопаточный тип и цельный тип. Максимальный диаметр для отрезки 120мм. 2.2 3.1 4.1 5.1 2.2 3.1 4.1 5.1 2.2 3.1 4.1 5.1 F100 MG Державка Тип с прижимом. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. 1.25 1 6 F102 SIVIG Державка Ввинчивающийся тип. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. 0.3 1 1.3 F105 Малоразмерный инструмент Mitsubishi БТЛН БТВН БТСН Резцедержатели с многорезцовой оправкой. Маленькая державка 8мм- 16мм Возможен контроль обратного зажима. Высокая жесткость благодаря конструкции вертикальной пластины. Экономичность благодаря конструкции 3-х угловой пластины. 0.3 1 3.0 D016 СТАН Резцедержатели с многорезцовой оправкой. Маленькая державка 8мм- 16мм Благодаря конструкции державка имеет высокую производительность. Высокая жесткость благодаря конструкции вертикальной пластины. Максимальный диаметр для отрезки :12мм 0.7 1.0 1.5 2.0 0.7 1.0 1.5 2.0 0.7 1.0 1.5 2.0 D018 СТВН Резцедержатели с многорезцовой оправкой. Маленькая державка 10мм- 16мм Одна и та же державка используется для пластин предназначенных для обратного точения и отрезания. Высокая жесткость благодаря конструкции вертикальной пластины. Максимальный диаметр для отрезки 16мм 1.5 2.0 1.5 2.0 1.5 2.0 D020 СТСН Резцедержатели с многорезцовой оправкой. Маленькая державка 10мм12мм Высокая острота режущей кромки и отличный отвод стружки. Максимальный диаметр для отрезки 20мм 2.2 2.5 2.2 2.5 2.2 2.5 D021 СТОН 4 Резцедержатели с многорезцовой оправкой. Маленькая державка 16мм Высокая острота режущей кромки и отличный отвод стружки. Максимальный диаметр для отрезки 23 35мм 2.5 2.5 2.5 D022 F002 Неглубокое прорезание Глубокое прорезание Отрезные операции Копирование НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ
