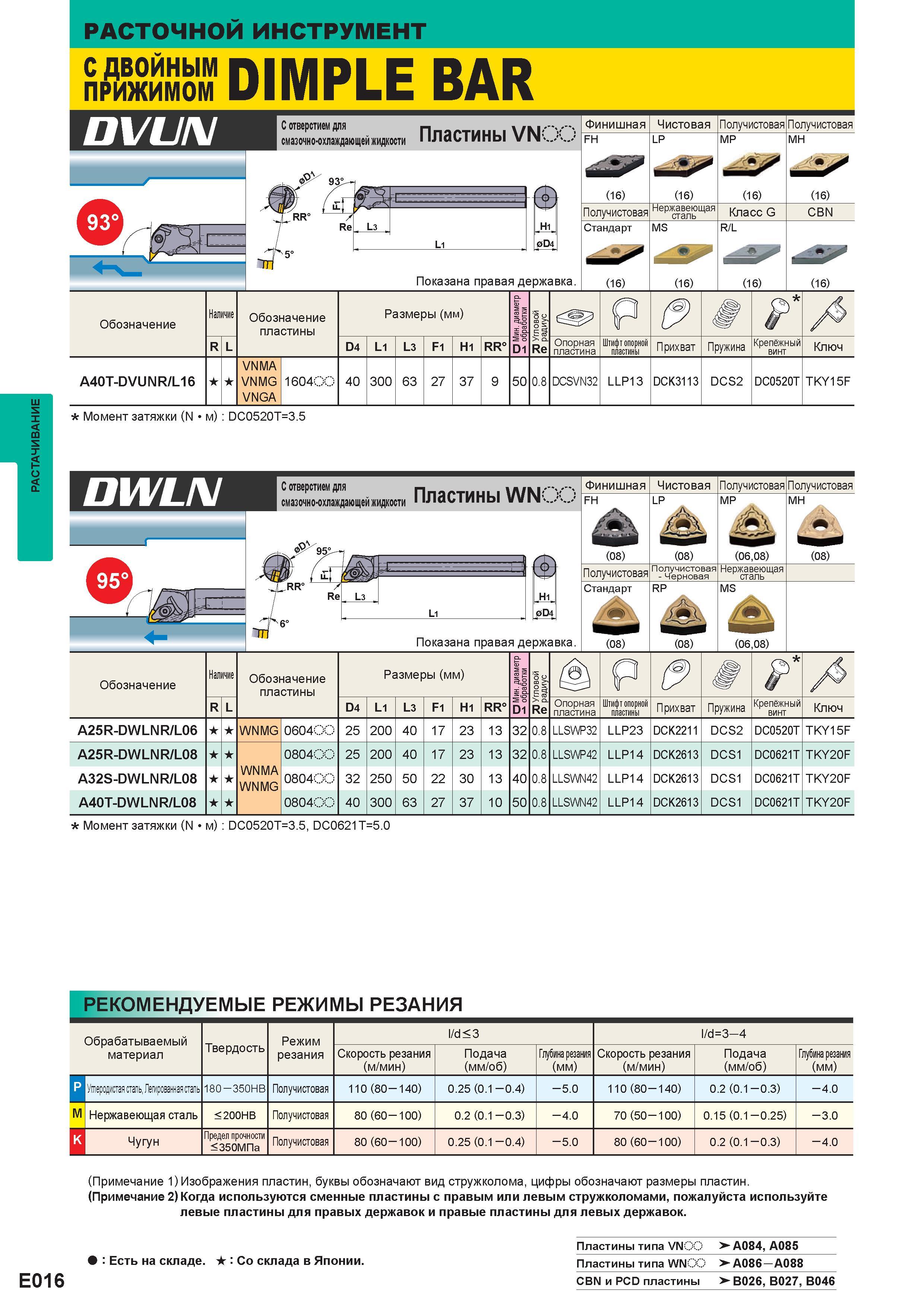

Расточной инструмент Mitsubishi для растачивания на станках пРИжиМом DIMPLE BAR DVUN С отверстием для смазочно-охлаждающей жидкости О 1 uF JRR j Re L P5 Пластины VNOO Показана правая державка Финишная FH (16) Получистовая Стандарт (16) Чистовая LP (16) Нержавеющая сталь MS (16) Получистовая MP (16) Класс G R L (16) Получистовая MH (16) CBN (16) Обозначение Наличие Обозначение пластины Размеры (мм) Hi s tji -с S S о D1 5 о Eg d Re Р (в R L D4 L1 L3 F1 H1 RR Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ A40T-DVUNR L16 VNMA VNMG VNGA 1604OO 40 300 63 27 37 9 50 0.8 DCSVN32 LLP13 DCK3113 DCS2 DC0520T TKY15F Момент затяжки (N м) DC0520T3.5 DWLN Гэ5 С отверстием для смазочно-охлаждающей жидкости Пластины WNOO RR X Re L3 Hi 0D4 Показана правая державка Финишная Чистовая Получистовая Получистовая FH LP MP MH t (08) (08) (0608) (08) Получистовая Получистовая Черновая Нержавеющая сталь Стандарт RP MS (08) (08) (0608) Обозначение Наличие Обозначение пластины Размеры (мм) и 1S S о D1 d Re Р j ) А R L D4 L1 L3 F1 H1 RR Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ A25R-DWLNR L06 WNMG 0604С.Ю 25 200 40 17 23 13 32 0.8 LLSWP32 LLP23 DCK2211 DCS2 DC0520T TKY15F A25R-DWLNR L08 WNMA WNMG 0804С.Ю 25 200 40 17 23 13 32 0.8 LLSWP42 LLP14 DCK2613 DCS1 DC0621T TKY20F A32S-DWLNR L08 0804OO 32 250 50 22 30 13 40 0.8 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F A40T-DWLNR L08 0804OO 40 300 63 27 37 10 50 0.8 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F Момент затяжки (N м) DC0520T3.5 DC0621T5.0 Рекомендуемые режимы резания Обрабатываемый Твердость Режим d 3 d3 4 материал резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) p Углеродистая сталь Легированная сталь 180 - 350HB Получистовая 110 (80 -140) 0.25(0.1 - 0.4) - 5.0 110 (80 -140) 0.2 (0.1 -0.3) - 4.0 M Нержавеющая сталь 200HB Получистовая 80 (60 -100) 0.2 (0.1 -0.3) - 4.0 70 (50 -100) 0.15 (0.1 -0.25) - 3.0 K Чугун Предел прочности 350МПа Получистовая 80 (60 -100) 0.25(0.1 - 0.4) - 5.0 80 (60 -100) 0.2 (0.1 -0.3) - 4.0 (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. E016 Есть на складе. Со склада в Японии. Пластины типа VNOO -A084 A085 Пластины типа WNOO -A086 A088 CBN и PCD пластины B026 B027 B046
