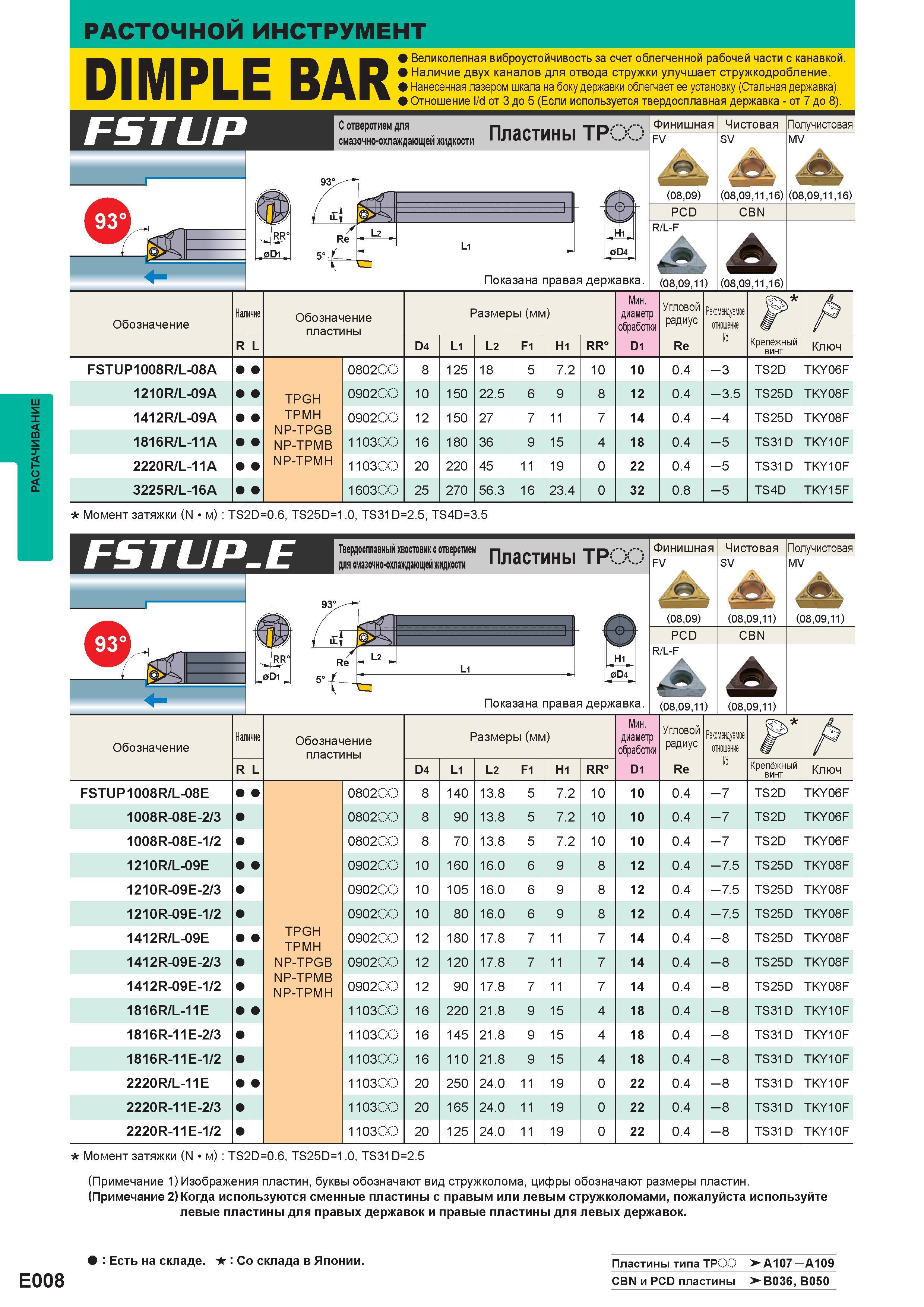

РАСТАЧИВАНИЕ E008 РАСТОЧНОЙ инструмент DIMPLE BAR Великолепная виброустойчивость за счет облегченной рабочей части с канавкой. Наличие двух каналов для отвода стружки улучшает стружкодробление. Нанесенная лазером шкала на боку державки облегчает ее установку (Стальная державка). Отношение d от 3 до 5 (Если используется твердосплавная державка - от 7 до 8). FSTUP С отверстием для смазочно-охлаждающей жидкости Пластины TPC 93 "- Re 5jL L2 L1 Показана правая державка Финишная FV (0809) PCD R L-F JL (080911) Чистовая SV (08091116) CBN (08091116) Получистовая MV (08091116) Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки Угловой радиус Рекомендуемое отношение d J А R L D4 L1 L2 F1 H1 RR D1 Re Крепёжный винт Ключ FSTUP1008R L-08A 080200 8 125 18 5 7.2 10 10 0.4 - 3 TS2D TKY06F 1210R L-09A TPGH 090200 10 150 22.5 6 9 8 12 0.4 .5 3. - TS25D TKY08F 1412R L-09A TPMH NP-TPGB NP-TPMB 090200 12 150 27 7 11 7 14 0.4 - 4 TS25D TKY08F 1816R L-11A 110300 16 180 36 9 15 4 18 0.4 - 5 TS31D TKY10F 2220R L-11A NP-TPMH 110300 20 220 45 11 19 0 22 0.4 - 5 TS31D TKY10F 3225R L-16A 160300 25 270 56.3 16 23.4 0 32 0.8 - 5 TS4D TKY15F Момент затяжки (N м) TS2D0.6 TS25D1.0 TS31D2.5 TS4D3.5 FSTUP.E для смазочно-охлаждающей жидкости Пластины TPOO Показана правая державка Финишная Чистовая Получистовая FV J&-. SV А MV (0809) (080911) (080911) PCD CBN R L-F s. Ss. (080911) (080911) Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки Угловой радиус Рекомендуемое отношение d J R L D4 L1 L2 F1 H1 RR D1 Re Крепёжный винт Ключ FSTUP 1008R L-08E 080200 8 140 13.8 5 7.2 10 10 0.4 - 7 TS2D TKY06F 1008R-08E-2 3 080200 8 90 13.8 5 7.2 10 10 0.4 - 7 TS2D TKY06F 1008R-08E-1 2 080200 8 70 13.8 5 7.2 10 10 0.4 - 7 TS2D TKY06F 1210R L-09E 090200 10 160 16.0 6 9 8 12 0.4 .5 7. - TS25D TKY08F 1210R-09E-2 3 090200 10 105 16.0 6 9 8 12 0.4 - 7.5 TS25D TKY08F 1210R-09E-1 2 090200 10 80 16.0 6 9 8 12 0.4 - 7.5 TS25D TKY08F 1412R L-09E TPGH TPMH 090200 12 180 17.8 7 11 7 14 0.4 - 8 TS25D TKY08F 1412R-09E-2 3 NP-TPGB 090200 12 120 17.8 7 11 7 14 0.4 - 8 TS25D TKY08F 1412R-09E-1 2 NP-TPMB NP-TPMH 090200 12 90 17.8 7 11 7 14 0.4 - 8 TS25D TKY08F 1816R L-11E 110300 16 220 21.8 9 15 4 18 0.4 - 8 TS31D TKY10F 1816R-11E-2 3 110300 16 145 21.8 9 15 4 18 0.4 - 8 TS31D TKY10F 1816R-11E-1 2 110300 16 110 21.8 9 15 4 18 0.4 - 8 TS31D TKY10F 2220R L-11E 110300 20 250 24.0 11 19 0 22 0.4 - 8 TS31D TKY10F 2220R-11E-2 3 110300 20 165 24.0 11 19 0 22 0.4 - 8 TS31D TKY10F 2220R-11E-1 2 110300 20 125 24.0 11 19 0 22 0.4 - 8 TS31D TKY10F Момент затяжки (N м) TS2D0.6 TS25D1.0 TS31D2.5 (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Есть на складе. S Со склада в Японии. Пластины типа TP00 -Л107 - A109 CBN и PCD пластины -B036 B050
