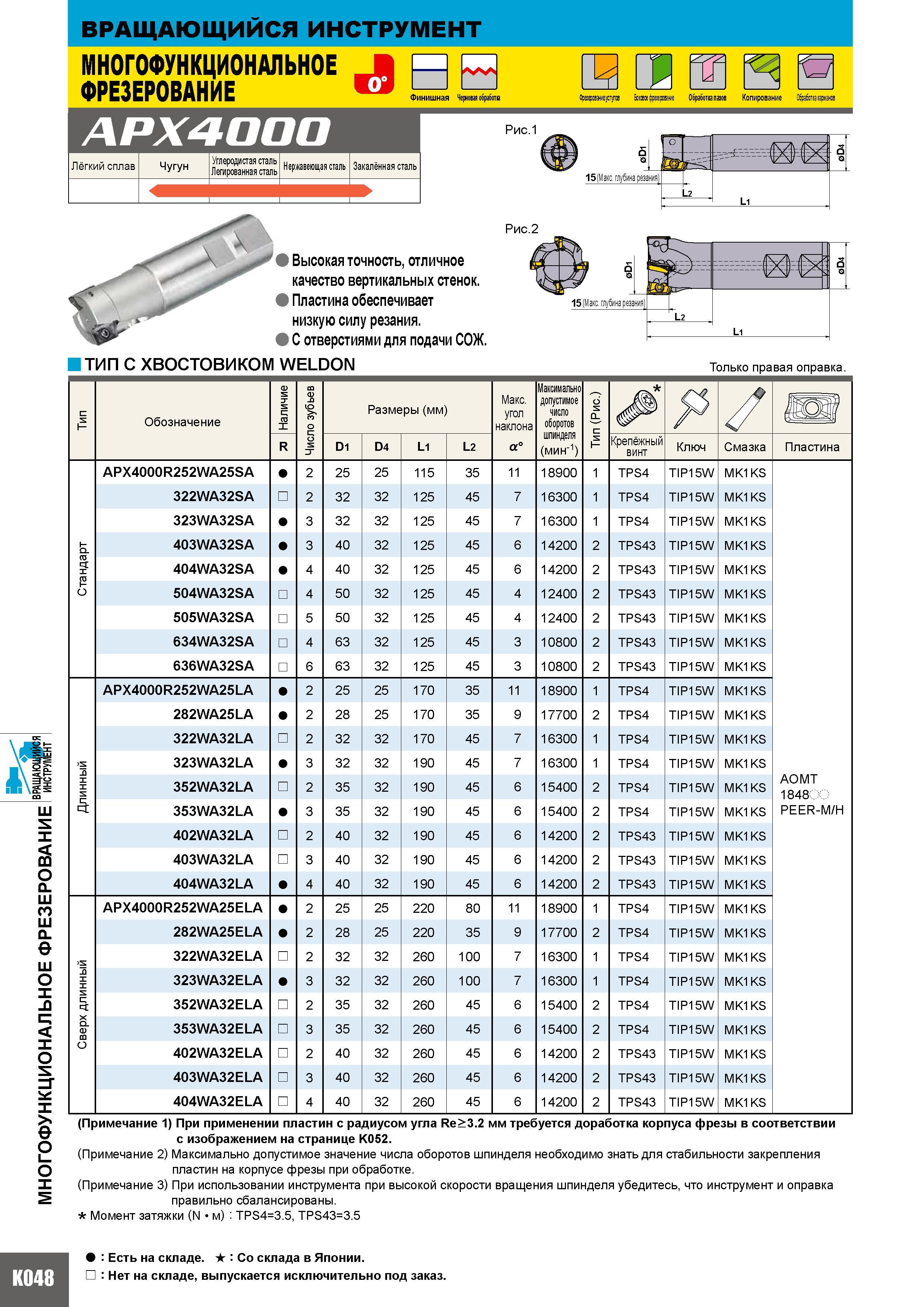

МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ 1 APX4000 Финишная Черновая обработка Рис.1 Лёгкий сплав Чугун Углеродистая сталь Легированная сталь Нержавеющая сталь Закалённая сталь Рис.2 f Высокая точность отличное качество вертикальных стенок. Пластина обеспечивает низкую силу резания. С отверстиями для подачи СОЖ. ТИП С ХВОСТОВИКОМ WELDON 1 у' W Фрезерование уступов Боксеое фрезерование Обработка пазов Копирование о -f. V'; а О 15 (Максимальная глубина резания) 2 L1 Только правая оправка. и Т Обозначение Наличие Число зубьев Размеры (мм) Макс. угол наклона Максимально допустимое число оборотов .с и (Р и Т R D1 D4 L1 L2 а шпинделя (мин-1) Крепёжный винт Ключ Смазка Пластина APX4000R252WA25S A 2 25 25 115 35 11 18900 1 TPS4 TIP15W MK1KS 322WA32SA 2 32 32 125 45 7 16300 1 TPS4 TIP15W MK1KS 323WA32SA 3 32 32 125 45 7 16300 1 TPS4 TIP15W MK1KS Стандарт 403WA32SA 3 40 32 125 45 6 14200 2 TPS43 TIP15W MK1KS 404WA32SA 4 40 32 125 45 6 14200 2 TPS43 TIP15W MK1KS 504WA32SA 4 50 32 125 45 4 12400 2 TPS43 TIP15W MK1KS 505WA32SA 5 50 32 125 45 4 12400 2 TPS43 TIP15W MK1KS 634WA32SA 4 63 32 125 45 3 10800 2 TPS43 TIP15W MK1KS 636WA32SA 6 63 32 125 45 3 10800 2 TPS43 TIP15W MK1KS APX4000R252WA25 LA 2 25 25 170 35 11 18900 1 TPS4 TIP15W MK1KS 282WA25LA 2 28 25 170 35 9 17700 2 TPS4 TIP15W MK1KS 322WA32LA 2 32 32 170 45 7 16300 1 TPS4 TIP15W MK1KS Длинный 323WA32LA 3 32 32 190 45 7 16300 1 TPS4 TIP15W MK1KS T0 M O A 352WA32LA 2 35 32 190 45 6 15400 2 TPS4 TIP15W MK1KS 353WA32LA 3 35 32 190 45 6 15400 2 TPS4 TIP15W MK1KS PEER-M H 402WA32LA 2 40 32 190 45 6 14200 2 TPS43 TIP15W MK1KS 403WA32LA 3 40 32 190 45 6 14200 2 TPS43 TIP15W MK1KS 404WA32LA 4 40 32 190 45 6 14200 2 TPS43 TIP15W MK1KS APX4000R252WA25 E LA 2 25 25 220 80 11 18900 1 TPS4 TIP15W MK1KS 282WA25ELA 2 28 25 220 35 9 17700 2 TPS4 TIP15W MK1KS и х р е в С 322WA32ELA 2 32 32 260 100 7 16300 1 TPS4 TIP15W MK1KS 323WA32ELA 3 32 32 260 100 7 16300 1 TPS4 TIP15W MK1KS 352WA32ELA 2 35 32 260 45 6 15400 2 TPS4 TIP15W MK1KS 353WA32ELA 3 35 32 260 45 6 15400 2 TPS4 TIP15W MK1KS 402WA32ELA 2 40 32 260 45 6 14200 2 TPS43 TIP15W MK1KS 403WA32ELA 3 40 32 260 45 6 14200 2 TPS43 TIP15W MK1KS 404WA32ELA 4 40 32 260 45 6 14200 2 TPS43 TIP15W MK1KS (Примечание 1) При применении пластин с радиусом угла Re 3.2 мм требуется доработка корпуса фрезы в соответствии с изображением на странице K052. (Примечание 2) Максимально допустимое значение числа оборотов шпинделя необходимо знать для стабильности закрепления пластин на корпусе фрезы при обработке. (Примечание 3) При использовании инструмента при высокой скорости вращения шпинделя убедитесь что инструмент и оправка правильно сбалансированы. Момент затяжки (N/м) TPS43.5 TPS433.5 Есть на складе. S Со склада в Японии. Нет на складе выпускается исключительно под заказ.
